带同步轮输出端的方形步进电机结构

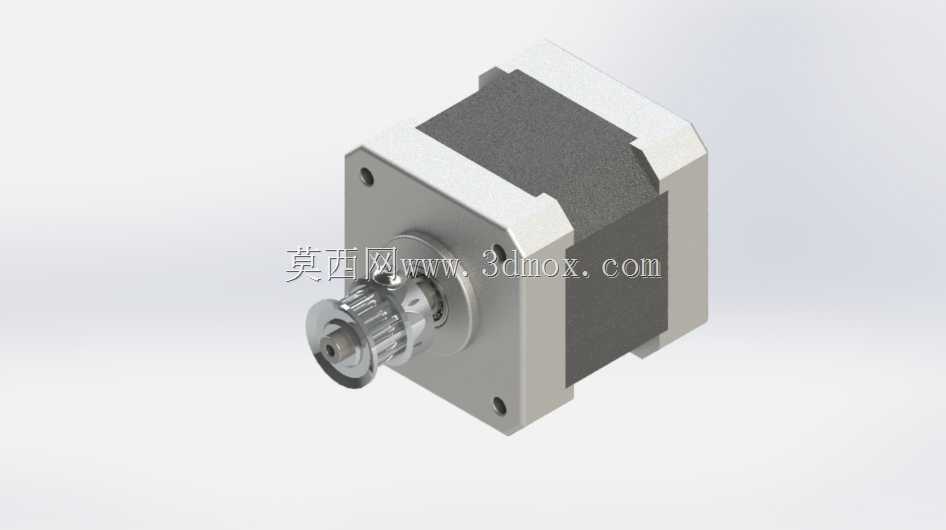

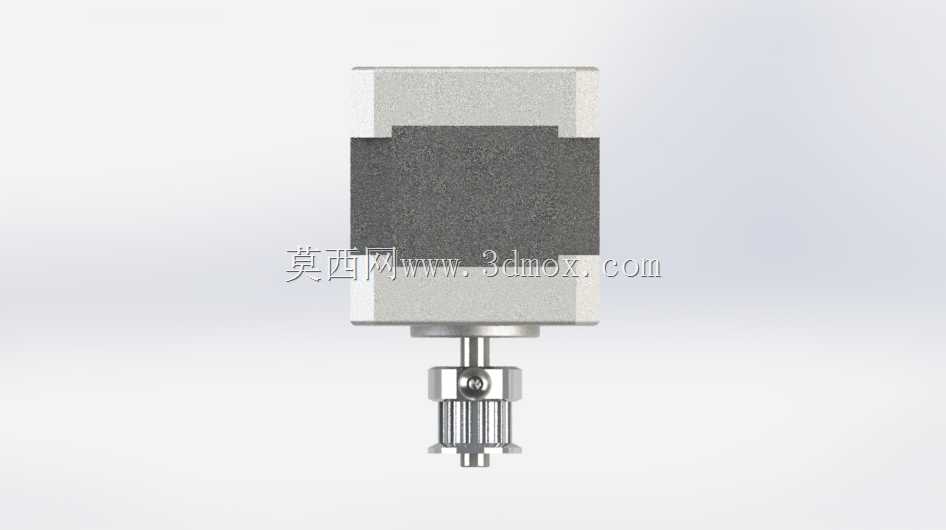

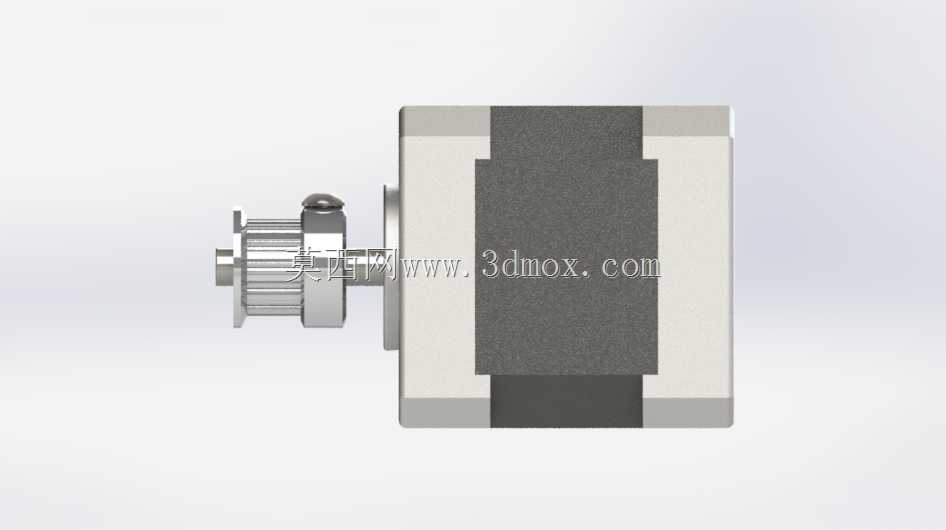

　　日常做非标设备选型时，这类带前置同步轮的方形步进电机是点位传动场景里的常用件，不像伺服电机带编码器反馈做高精度闭环，步进电机的开环控制特性刚好适配那些对成本敏感、定位精度要求在0.1mm级别的工位，比如小型皮带线的驱动、点胶机的轴系进给、3D打印设备的运动轴传动，甚至是小型分拣机构的摆臂驱动，都能见到这类结构的身影。从实际使用的角度看，这款电机的输出端直接预装了同步带轮，省去了设计人员单独选型匹配轮系、校核轴径配合公差的步骤，轮和电机输出轴的配合采用顶丝锁紧结构，装配时不需要额外做轴上的键槽加工，对于小负载的传动场景来说，这种锁紧方式足够传递额定扭矩，也方便后期维护时快速拆卸更换轮系或者调整同步带的张紧度。

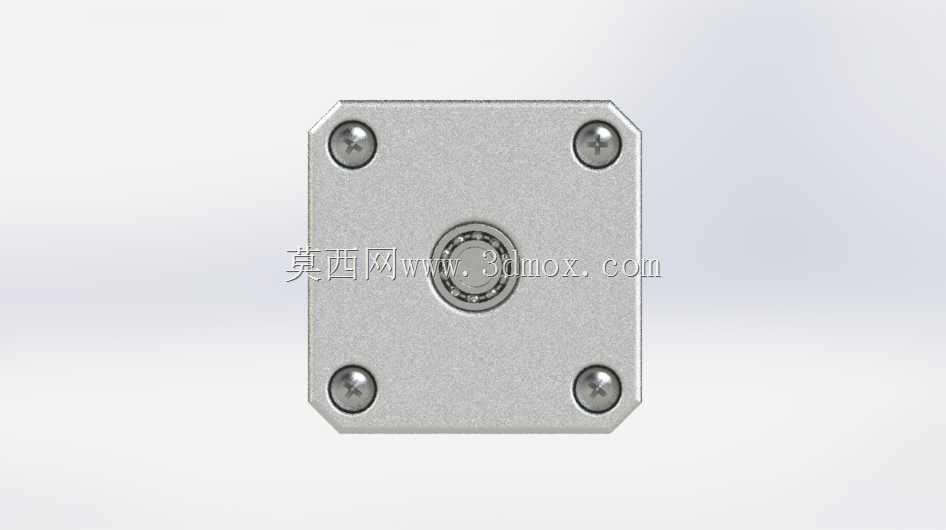

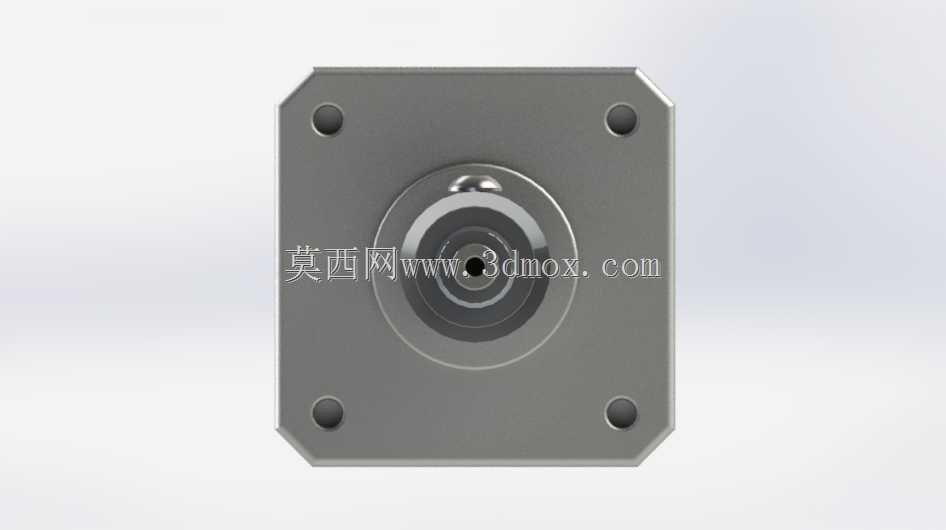

　　电机本体采用方形端盖的结构设计，和圆形机座的步进电机相比，方形安装面的四个安装孔位定位更稳，安装时不需要额外做抱箍固定件，直接通过端面上的四个通孔就能把电机锁在设备的安装立板或者型材支架上，端盖的安装孔距遵循行业通用的安装尺寸规范，替换同规格的其他品牌电机时不需要重新加工安装板的孔位，能大幅缩短设备改型的装配周期。设计这类电机的三维模型时，首先要确认的是安装边界的尺寸约束，比如机座的截面边长、机身的总长度，这两个尺寸直接决定了设备安装位需要预留的空间大小，尤其是在做紧凑型设备布局时，电机尾部不能和设备内部的走线槽、其他传动部件产生干涉，输出端同步轮的外径、伸出长度也要提前核算，避免同步带安装后和电机端盖产生摩擦。从功能特性上来说，

　　这类步进电机的扭矩输出特性是低速段扭矩充足，随着转速升高扭矩会逐步下降，所以选型搭配同步轮的时候，要结合负载的转动惯量、需要的运行转速来匹配减速比，不要让电机长期在过高的转速区间运行，否则容易出现失步、丢转的问题。模型里的机身外壳采用拉铝型材的结构，表面做了氧化处理，既可以保证机身的结构强度，也能在电机运行时通过铝型材外壳散出绕组产生的热量，端盖部分采用镀锌钢板冲压成型，和铝型材机身的配合公差控制在0.05mm以内，保证定子和转子的同轴度，避免运行时出现扫膛的问题。输出轴的材质采用调质处理的45号钢，表面做防锈处理，和同步轮配合的轴段公差采用h7的精度等级，既能保证装配时轮体能顺利套入，也不会因为配合间隙过大导致传动时出现晃动。

　　在实际做设备结构设计时，还要考虑电机的走线空间，电机尾部的出线方向要和设备内部的走线方向匹配，避免线缆弯折半径过小导致内部线芯断裂，这款模型的出线位置在机身尾部的侧面，布局时可以把线缆沿着安装板的线槽布置，不会和尾部的其他部件产生干涉。另外，同步轮的齿型要和选用的同步带齿型匹配，模型里的同步轮采用常见的MXL齿型，适配小负载的高速传动场景，如果是传递更大扭矩的场景，也可以在这个模型基础上替换成S2M或者GT2齿型的轮体，不需要改动电机本体的安装尺寸。很多刚入行的结构设计人员在布局这类电机的时候，容易忽略同步带的张紧结构预留空间，其实在电机安装位附近要设计腰型安装孔或者张紧轮的安装位，方便装配时调整同步带的张紧力，避免皮带过松导致传动打滑，或者过紧导致电机轴承承受额外的径向力，缩短轴承的使用寿命。从模型的细节来看，端面上的安装孔是沉头孔设计，装配时内六角螺丝的头部可以完全沉入沉孔内，不会突出电机安装端面，避免螺丝头部和同步轮或者皮带产生干涉，这个细节在实际设计中很重要，很多新手容易把安装孔做成通孔，导致螺丝装完后突出端面，后续装配时才发现干涉问题，需要重新返工加工安装板。电机的前后端盖内部都预装了深沟球轴承，支撑输出轴的转动，轴承的选型要匹配输出轴的轴径，同时能承受同步带传动带来的径向载荷，保证电机长期运行时的轴系稳定性。
