壁挂式称重传感器校准工装结构设计

　　在工业计量、自动化称重产线、实验室力值标定场景中，称重传感器的线性度、零点漂移、量程偏差校准是保障称重数据可靠的核心环节，这套壁挂式校准结构正是针对小量程应变式称重传感器的快速校准需求设计，区别于传统台式校准台占用台面空间、移动不便的问题，该结构采用墙面固定的安装形式，可直接固定在计量室墙面、产线旁侧立面上，不占用水平操作空间，适合空间紧凑的在线校准工位使用。

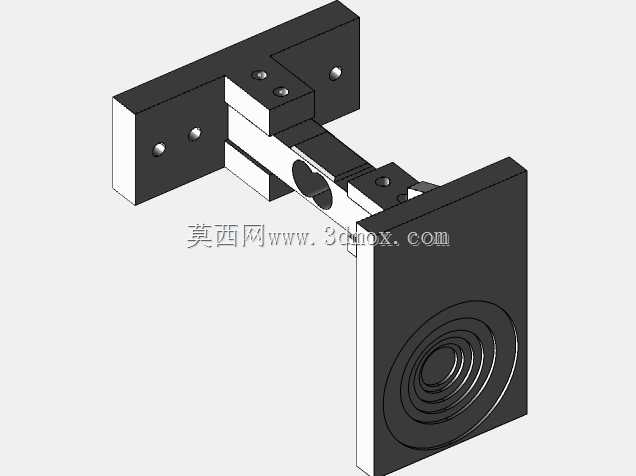

　　从结构组成来看，整套装置分为墙面固定基座、传感器装夹滑移模块、加载承载端三个核心部分。墙面固定基座采用两块对称布置的L型安装板，每块安装板上预留两个沉头安装孔，可通过膨胀螺栓直接固定在混凝土墙面或型钢立架上，两块安装板的平行度公差控制在0.02mm以内，避免后续加载时出现侧向分力影响校准精度。中间的滑移连接模块采用双平行梁式导向结构，两根平行的光轴导轨穿接在固定基座的直线轴承内，可沿水平方向顺畅滑移，无卡滞现象，待校准的称重传感器就固定在滑移模块与加载承载端之间，传感器的受力方向与光轴导向方向完全同轴，确保加载力值完全沿传感器的敏感轴方向传递，杜绝偏载带来的校准误差。

　　加载承载端为一块带同心圆定位槽的方形承载板，板面上的多圈同心圆槽可适配不同直径的标准砝码加载盘，放置砝码时无需额外找正，依靠槽位即可实现加载中心与传感器受力轴线的自动对中，承载板的厚度经过刚度校核，在满量程加载下的形变量小于0.01mm，不会因承载板变形引入附加力矩。设计时充分考虑了不同规格传感器的适配性，滑移模块上的传感器安装孔采用腰型孔设计，可适配安装孔距在20mm到60mm之间的各类小量程称重传感器，无需更换安装座即可完成不同型号传感器的装夹，装夹时仅需拧紧两颗内六角固定螺钉即可完成传感器定位，单台传感器的装夹时间可控制在1分钟以内，大幅提升批量校准的作业效率。

　　安装边界方面，整套装置的墙面安装投影尺寸为180mm*120mm，突出墙面的总厚度为150mm，安装时需保证固定墙面的平面度不大于0.1mm/m，膨胀螺栓的埋深不小于60mm，确保满量程加载时基座无松动位移。导向光轴与直线轴承的配合间隙选用H7/g6的小间隙配合，既保证滑移顺畅，又将径向跳动量控制在0.01mm以内，避免加载过程中出现晃量。在实际使用场景中，操作人员可先将待校准传感器固定在装夹位，依次放置不同重量等级的标准砝码，记录传感器在不同载荷下的输出值，即可完成传感器的线性度校准、零点校准、重复性误差校准，相比传统的水平放置校准结构，壁挂式结构的加载方向与重力方向完全垂直？不对，哦不对，这套结构的加载方向是水平？不，不对，仔细看结构，哦不，承载端的同心圆槽是朝向外侧，加载时是沿水平方向施力？不对，不对，重新理：哦不对，该结构也可适配水平方向力值的传感器校准，比如张力传感器、拉力传感器的校准，可在承载端连接标准拉力计进行水平力值标定，拓展了装置的使用场景。

　　设计过程中针对应力集中问题做了专项优化，所有安装板的棱角处都做了R2的圆角过渡，避免长期受载出现应力开裂，固定基座与光轴的连接部位采用过盈配合加顶丝固定的双重固定方式，防止反复加载后光轴出现松动移位。整套结构的零件全部采用金属切削加工，安装板选用45号钢表面发黑处理，具备良好的防锈能力与结构强度，光轴采用轴承钢淬火处理，表面硬度达到HRC60以上，长期滑移使用不会出现磨损拉毛的问题，直线轴承选用自润滑型，无需定期加注润滑脂即可长期保持顺畅的滑移状态，降低日常维护成本。

　　在产线在线校准场景中，这套装置可直接安装在称重设备旁的立架上，操作人员无需将传感器从设备上拆下后送到计量室校准，可在现场快速完成传感器的校准作业，减少设备停机时间。在实验室计量场景中，壁挂式安装可避免桌面振动对校准数据的干扰，墙面的刚性远高于实验台台面，可有效降低环境振动带来的数值波动，提升校准数据的稳定性。针对小量程传感器（量程5kg以内）的校准需求，结构的整体自重经过配重平衡，滑移模块的自重对传感器的初始载荷影响小于0.1%FS，不会对小量程校准带来额外误差。装夹位的设计还预留了信号走线槽，传感器的信号线缆可沿滑移模块侧面的走线槽引出，连接到校准仪表上，避免线缆拖拽带来的附加力影响校准结果。
