平行轴交流减速电机结构设计方案

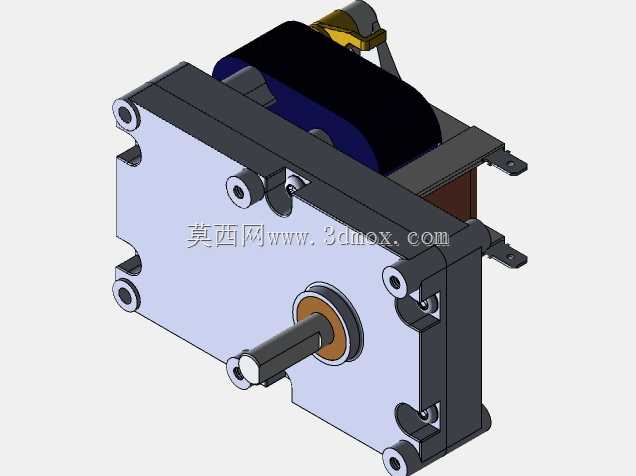

　　在小型自动化输送线、商用售货机驱动模块、智能家电传动单元这类对安装空间有严格限制的场景里，平行轴结构的交流减速电机一直是选型清单里的高频选项，这类产品不需要额外搭配独立减速箱，动力输出端与电机本体的轴系平行布置，能在有限的设备安装腔体内完成动力匹配，避免了同轴减速结构带来的轴向尺寸过长问题，也不会像蜗轮蜗杆结构那样存在传动效率偏低、长期运行发热量大的短板。从实际装配的角度看，这类电机的壳体采用一体化压铸成型的结构，安装法兰面预留了四个对称布置的通孔，孔位公差按照IT7级精度控制，能直接适配常规设备的安装基面，不需要额外加工转接板，输出轴的轴伸端做了标准的键槽加工，轴径尺寸匹配常用的联轴器、同步带轮安装公差，

　　现场装配时不需要二次修配就能完成传动连接。设计这类平行轴交流电机时，首先要平衡的是减速比与输出扭矩的匹配关系，GF系列的齿轮组采用直齿圆柱齿轮平行排布，每一级齿轮的啮合间隙控制在0.02-0.05mm之间，既不会因为间隙过大导致传动回程超差，也不会因为间隙过小出现齿轮卡滞、运行噪音超标的问题，齿轮材质选用粉末冶金一次成型，齿面做了硬化处理，在额定负载下的使用寿命能满足常规工业设备8000小时以上的运行要求。电机本体的电磁部分与减速腔做了物理分隔，中间设置了密封挡圈，能避免减速腔内部的润滑脂渗入电机绕组，也能阻挡外部环境的粉尘、水汽进入电机内部，防护等级可以达到IP40，满足一般室内工业场景的使用要求。从安装边界来看，

　　这类电机的整体外形呈方正结构，壳体侧面没有突出的接线端子或者冗余结构，接线部位设置在电机尾部的上方，出线方向可以根据安装需求调整90度或者180度，不会和周边的设备结构件产生干涉，整机的重心靠近安装法兰面，设备运行时的振动量更小，不需要额外做加强固定结构。实际选型过程中，很多工程师容易忽略输出轴的径向负载参数，这类平行轴结构的输出轴支撑采用两个深沟球轴承跨距布置，能承受的径向负载比同功率的同轴减速电机高30%左右，适合直接驱动辊筒、小型传送带轮这类存在一定径向力的负载，不需要额外增加支撑轴承座，能进一步简化设备的整体结构。在三维建模过程中，这类电机的内部齿轮传动链需要按照实际啮合关系做装配约束，每一级齿轮的传动比要和实际参数匹配，

　　方便工程师在做设备整体装配仿真时，直接模拟动力传递路径，校验运动过程中是否存在干涉，壳体上的安装孔位、轴伸尺寸、接线盒位置都按照实物1:1还原，能直接导出工程图用于安装板的开孔设计、周边结构的避让设计，减少选型阶段的尺寸核对工作量。不同于开式传动结构的电机，这类集成减速箱的平行轴交流电机在出厂时已经在减速腔内预填了长效润滑脂，日常使用过程中不需要定期补充润滑，维护成本更低，适合用在不方便频繁拆解维护的设备内部，比如自动售货机的货道驱动、小型包装设备的送膜机构、办公设备的走纸传动单元，这类场景对电机的运行噪音有一定要求，平行轴直齿传动经过齿形修形后，运行噪音能控制在55分贝以内，不会对使用场景造成噪音干扰。从结构设计的细节来看，电机尾部的散热筋沿着壳体轴向布置，能在电机运行时通过自然对流带走绕组产生的热量，不需要额外加装散热风扇，进一步缩小了整机的体积，也避免了风扇运行带来的额外噪音和粉尘吸附问题，端盖与壳体的连接采用内六角螺钉沉头布置，螺钉头部不会突出壳体表面，安装时不会和周边结构产生刮擦，整体外观更规整。
