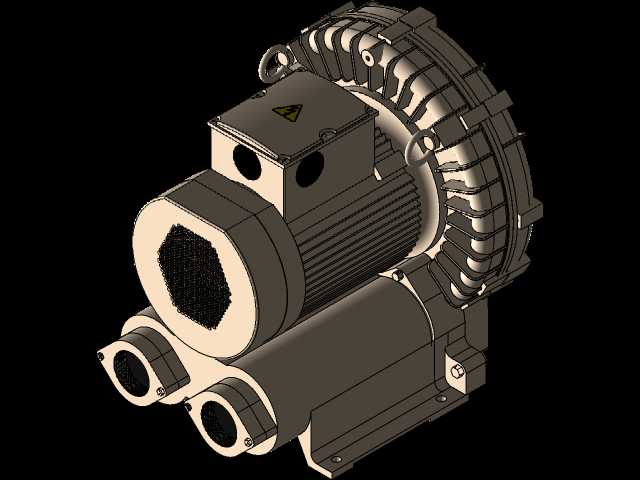

富士VFZ801A-7W高压旋涡气泵结构设计

这款高压旋涡气泵的三维结构设计，主要面向工业场景中的气源供给需求，可广泛应用于印刷机械的纸张吸附输送、污水处理的曝气增氧、包装设备的真空吸附固定、水产养殖的水体增氧、工业除尘的负压集尘、风刀吹干的高压送风等多个场景，能够稳定提供无油洁净的高压气源，适配对气源洁净度有要求的生产环节，避免油气污染加工物料或生产环境。从实际用途来看，该设备属于侧流式风机范畴，依靠叶轮旋转时的离心效应将空气在泵腔内加速增压，最终形成稳定的高压气流输出，既可以作为正压气源完成吹气送风作业，也可作为负压源完成真空吸附、抽气作业，一机两用能够适配不同工位的气源需求，减少生产现场的设备配置种类。在功能特性设计上，这款气泵采用了一体式的泵头与电机直连结构，省去了传统皮带传动的冗余结构，整体传动效率更高，运行过程中的机械损耗更低，同时泵体的散热筋采用环形周向排布设计，能够在设备运行过程中通过空气流动快速带走泵体与电机产生的热量，避免长时间高负荷运行出现过热问题，延长设备连续运行时长；进出气口采用多接口并列设计，可根据实际安装需求选择不同口径的管路连接，适配不同流量的管路布设要求，泵体侧面预留的安装吊环结构，方便设备在安装过程中的吊装移位，降低现场安装的操作难度。在设计思路层面，整体结构优先考虑运行稳定性与安装便捷性，电机部分与泵腔部分采用密封隔离结构，避免泵腔内的高压气体窜入电机腔影响电机绝缘性能，同时叶轮与泵腔之间采用极小的间隙配合设计，在保证叶轮无接触摩擦运行的前提下，最大化压缩气体泄漏路径，提升泵体的增压效率，降低运行过程中的能耗；接线盒设置在电机顶部位置，采用倾斜防护结构，能够避免现场作业时的水滴、灰尘落入接线端子，提升电气部分的防护等级，适配多粉尘、潮湿的工业作业环境。从外形尺寸与安装边界来看，该款气泵采用底部卧式安装脚座设计，安装脚座上预留了标准的螺栓固定孔位，可直接固定在设备机架或混凝土安装基础上，安装时需要预留足够的侧面散热空间，保证进出气方向无遮挡，避免气流循环不畅导致散热效率下降；整体外形结构紧凑，径向尺寸与轴向尺寸经过优化，能够适配狭小空间内的设备集成安装，进出气口的位置高度经过统一设计，可与常规工业管路的布设高度匹配，减少安装过程中的管路弯折，降低管路气流阻力。
