二级5.7真空电机结构设计方案

　　在商用清洁设备、工业负压吸尘工位、小型物料真空输送系统的动力选型中，这类二级结构的真空电机是核心动力发生部件，和普通驱动电机不同，它的核心功能不是输出轴扭矩带动传动机构，而是直接在进风侧形成稳定负压，靠气流压差实现吸尘、轻量物料吸附输送、工位负压除尘的实际作用。从结构设计逻辑来看，这款电机采用两级叶轮串联的气动布局，第一级叶轮负责大流量进气初压提升，第二级叶轮进一步压缩气流提升负压值，相比单级真空电机，同等功率下能获得更高的真空度，适配需要更高吸附力的应用场景，比如地毯深层清洁、工业设备缝隙积尘清理、小型电子元器件的真空取料工位。

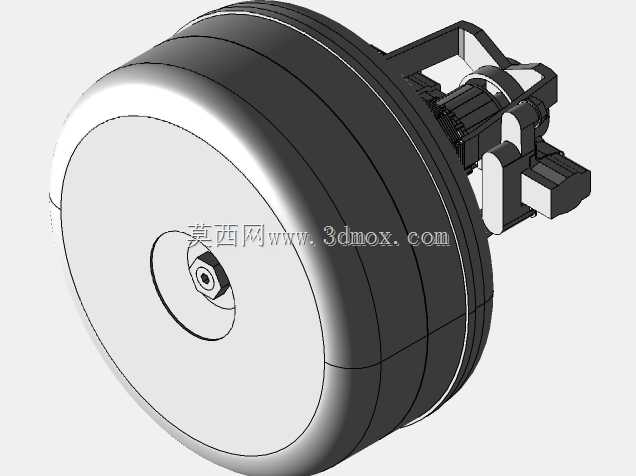

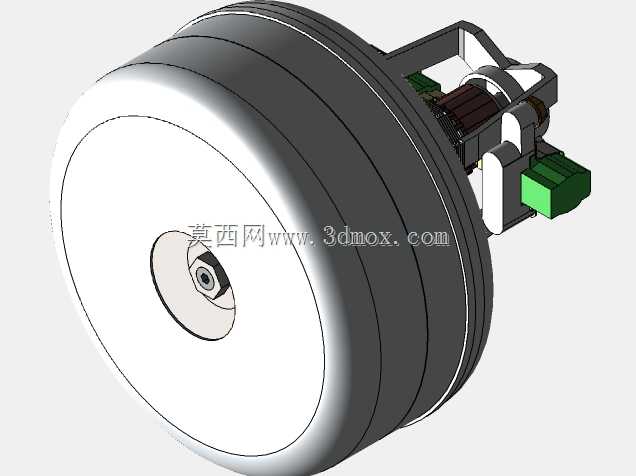

　　从外形与安装边界来看，整机采用圆盘式主体结构，最大外径适配常规清洁设备的动力舱安装尺寸，轴向长度控制紧凑，不会占用过多设备内部空间，安装时可通过外圈的环形定位止口与设备壳体配合，尾部的接线端预留了标准接插位置，不需要额外做走线改造就能直接适配常规控制电路。设计过程中，气动流道的顺滑过渡是核心考量点，叶轮与壳体之间的间隙控制在极小范围，避免气流回流损失负压，同时电机的定转子组件做了同轴度优化，高速运转时的动平衡精度控制在G2.5级以内，长时间运行不会出现异常振动，降低设备工作时的噪音水平。

　　实际应用中，这类电机的进风侧直接对接吸尘管路或者吸附工作面，出风侧可对接设备的过滤排风结构，运行时气流从进风端被两级叶轮逐级加压后从尾部排出，在进风侧形成持续稳定的负压。和外置真空泵的负压方案相比，这种集成式真空电机不需要额外搭配泵体、管路连接组件，整体集成度更高，安装维护更简便，适合在小型化清洁设备、便携负压装置上使用。结构设计上，电机的外壳采用多层结构，外层为结构支撑壳体，内层设置导风通道，既能引导气流顺畅排出，也能通过气流带走电机运转产生的热量，实现自散热效果，不需要额外加装散热风扇，进一步压缩了整机的体积与重量。

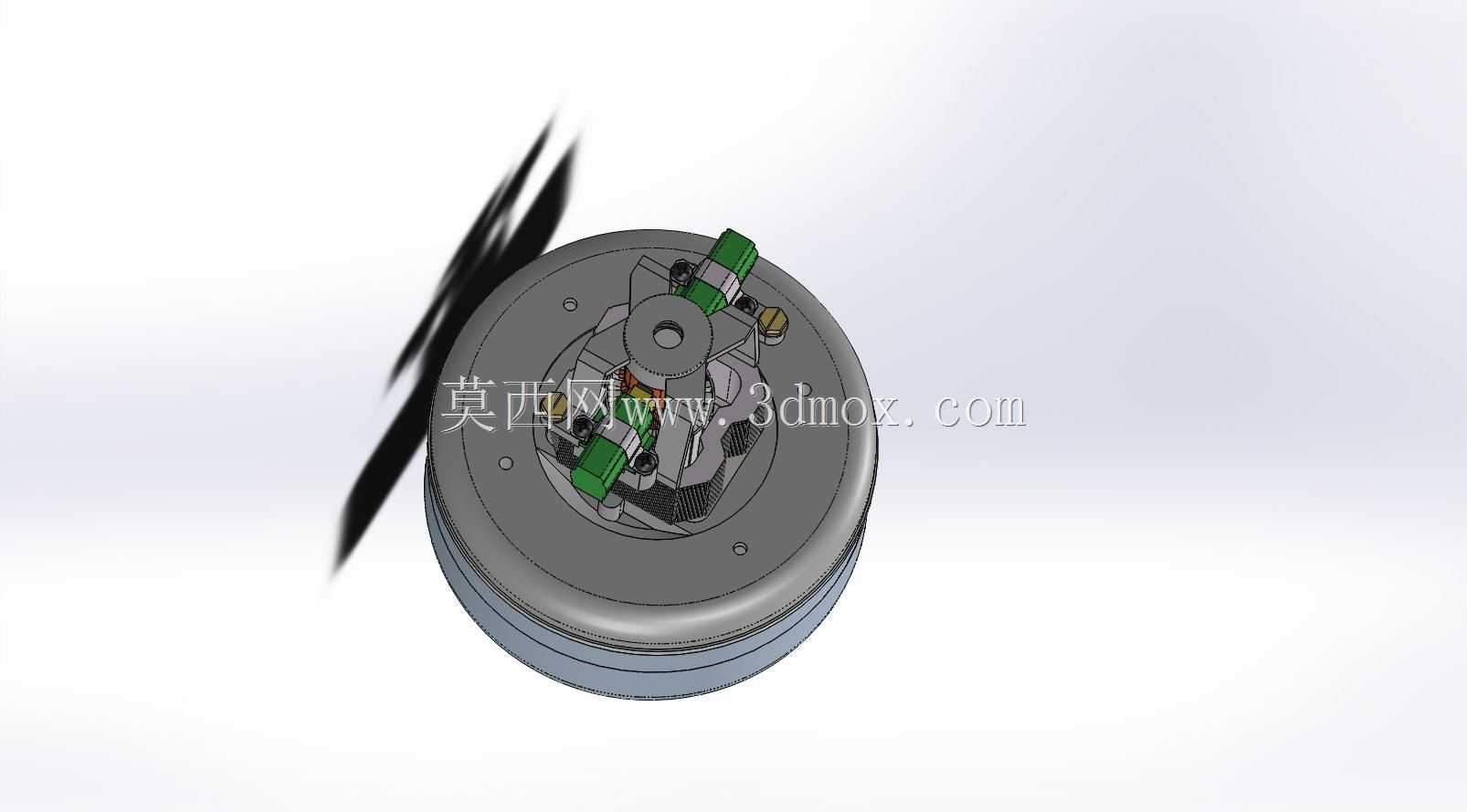

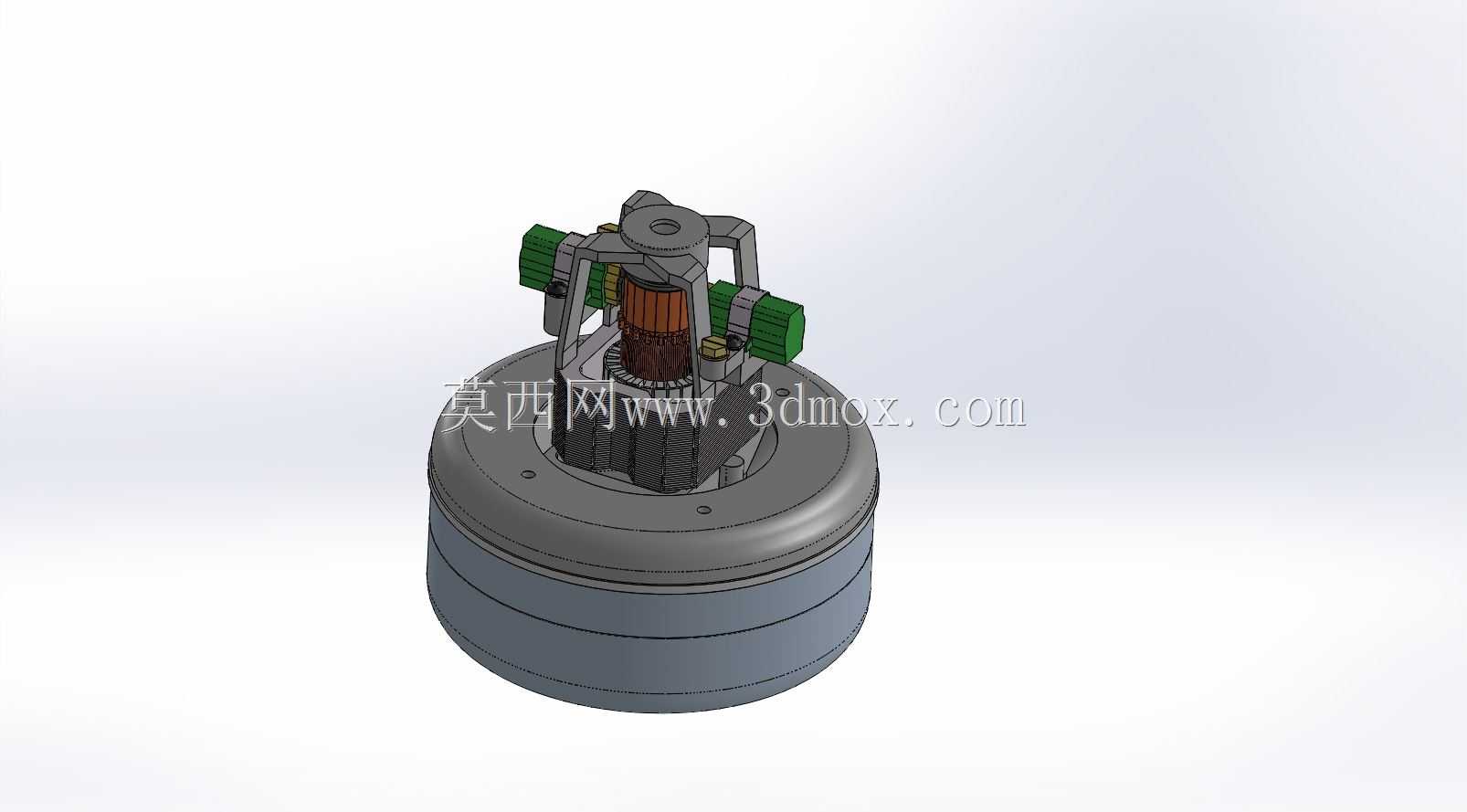

　　在部件配合层面，尾部的碳刷组件与换向器的接触压力做了适配优化，能适配真空环境下的运转需求，避免碳粉在腔体内堆积影响绝缘性能，两端的轴承采用密封式深沟球轴承，既能承受高速运转的径向载荷，也能阻挡灰尘进入轴承滚道，延长整机的使用寿命。对于结构设计从业者来说，这类模型可以直接参考其安装定位尺寸、流道设计逻辑，在做清洁设备、小型负压装置的结构开发时，能快速匹配动力部件的安装空间，避免反复调整动力舱结构；对于设备选型人员来说，可以通过模型直观了解其接口位置、外形轮廓，提前评估设备内部的走线、过滤组件的布局空间，减少选型适配的试错成本。建模过程中，叶轮的曲面造型、壳体的同轴配合关系、接线端的安装位置都做了还原，能清晰看到内部定转子、换向组件、叶轮组件的装配关系，方便理解二级真空电机的工作原理与结构组成。
