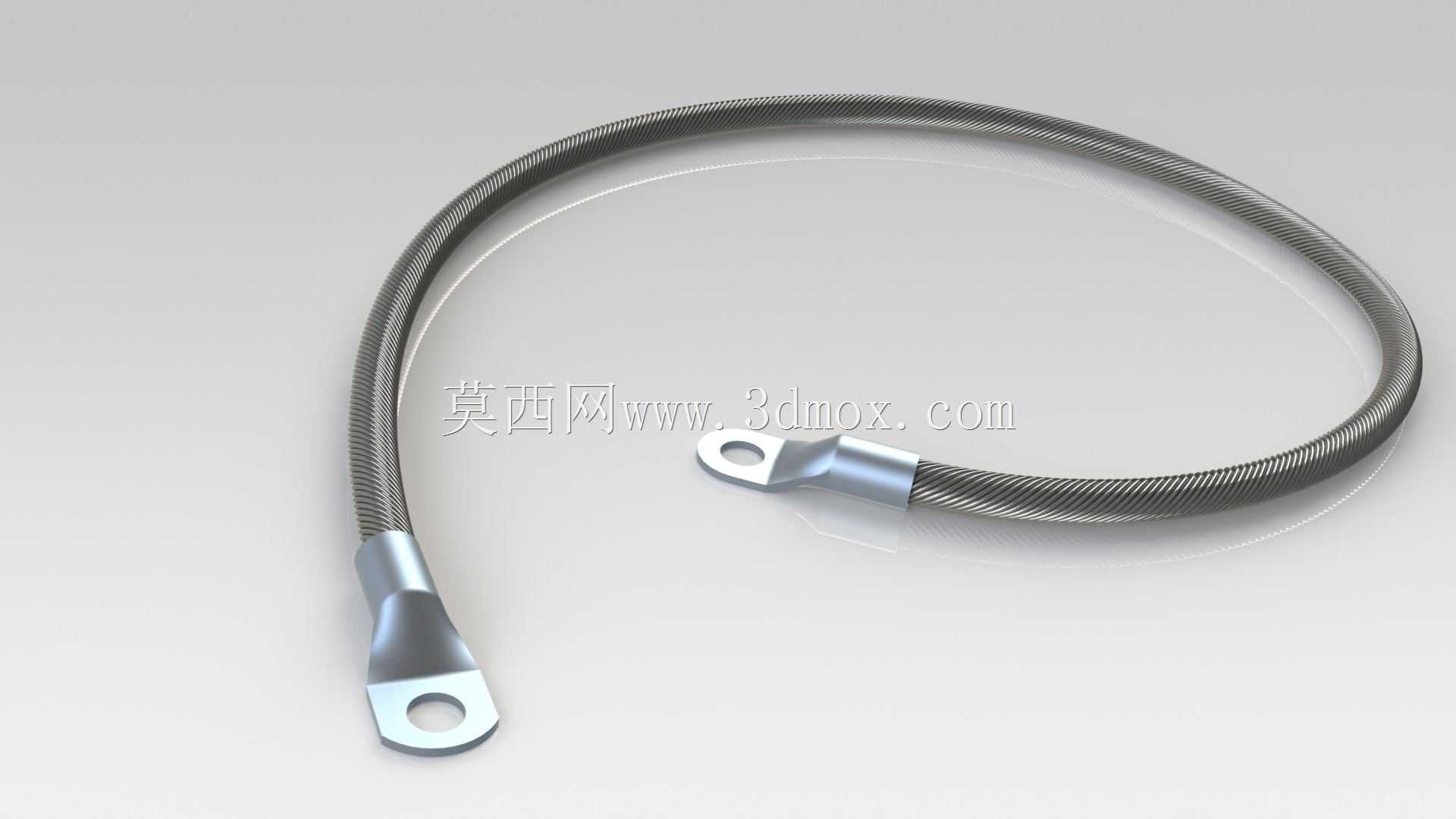

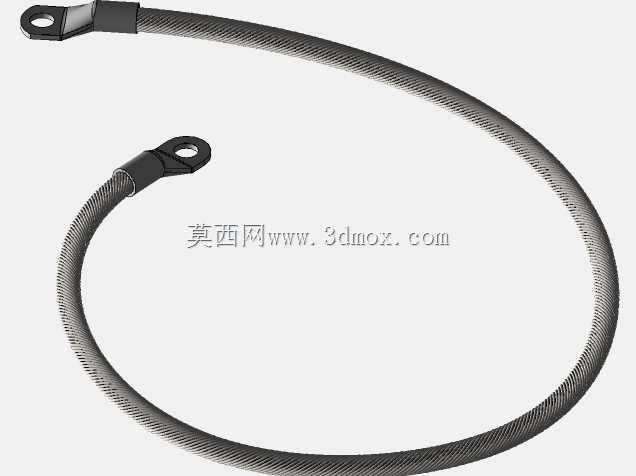

带压接端子环形钢丝绳连接构件

　　日常做设备结构设计时，这类带压接端子的钢丝绳构件，是很容易被忽略但又直接影响设备运行可靠性的小部件，很多新手建模时往往只做个示意，忽略了实际安装和受力的细节，最后出工程图或者做装配验证时才发现干涉、受力不足的问题。先从实际应用场景说，这类构件不是起重场景用的大直径钢丝绳，更多用在中小型设备的活动部位限位、轻载牵引、柜门或者活动护罩的防坠连接、小型吊装机构的柔性牵拉，比如自动化设备的滑动门配重牵拉、检修面板的防掉落连接、小型工装夹具的柔性定位牵拉，还有一些户外小型设备的构件柔性固定，相比刚性连杆，它的柔性特性可以适配一定范围内的角度偏移，不会因为安装面的小角度误差产生附加内应力。从功能特性上看，两端的压接端子是核心受力部位，

　　建模时不能只做外观贴合，要还原实际压接后的金属形变特征——钢丝绳端部插入端子的套筒部分后，是通过冷压让套筒产生塑性变形，抱紧内部的钢丝束，这个部位的结合强度直接决定了整个构件的破断拉力，实际选型时这个压接部位的拉脱力不能低于钢丝绳本体破断拉力的90%，不然就会出现绳没断接头先脱的失效问题。端子端部的单孔结构是安装接口，设计这个孔的时候要注意和配合螺栓的间隙，一般比配合螺栓公称直径大0.2-0.5mm，既方便安装对位，又不会因为间隙过大导致受拉时产生额外的弯矩，压坏端子的平面。再说到设计思路，做这个三维模型的时候，首先要确定钢丝绳的捻向和捻距，实际常用的是右交互捻的钢丝绳，这类钢丝绳在受拉时不容易自转松散，适合两端固定的牵拉场景，

　　建模时钢丝的螺旋线要贴合实际捻距参数，不能随意做个螺旋纹理应付，不然做有限元受力分析的时候，钢丝之间的接触应力模拟结果会完全失真。钢丝绳的弯曲半径也是设计时必须考虑的安装边界，这类小直径的镀锌钢丝绳，最小工作弯曲半径不能小于绳径的6倍，要是安装时弯曲半径过小，会导致内部钢丝产生不可逆的塑性变形，大幅降低构件的使用寿命，甚至出现突然断丝的风险，所以在做整机装配校验的时候，要模拟构件全行程的摆动轨迹，确认所有工作位置下钢丝绳的弯曲半径都在允许范围内。外形尺寸方面，这类构件的长度是指两个端子安装孔的中心距，不是钢丝绳本身的下料长度，下料长度要扣除两端端子压接段占用的长度，压接段的套筒长度一般是钢丝绳直径的5-7倍，才能保证足够的抱紧力，

　　端子的安装平面要和钢丝绳的轴线垂直，不然安装后会让钢丝绳产生持续的侧弯应力，容易在压接根部出现疲劳断丝。表面处理上，钢丝绳一般采用镀锌处理应对常规工况的锈蚀问题，压接端子采用镀锌或者镀彩锌处理，和钢丝绳的电位差要尽量小，避免接触部位产生电化学腐蚀，要是用在潮湿或者有腐蚀介质的工况，还要在压接部位做密封涂胶处理，防止水汽进入套筒内部腐蚀钢丝端部。实际装配的时候，两端的固定螺栓要加装平垫和防松垫圈，拧紧力矩要控制在合适范围，不能过大导致端子被压变形，也不能过小导致连接松动，因为这类构件一般承受的是交变载荷，连接松动后会产生冲击载荷，大幅缩短使用寿命。很多人做这类构件的模型时，会把钢丝绳做成实心的柔性体示意，但实际工程应用中，要是做运动仿真，需要还原钢丝绳的离散特性，才能准确模拟它在不同行程下的形态变化，避免和周边的零部件产生运动干涉，比如在做滑动门的配重牵拉仿真时，要是把钢丝绳做成刚性杆，就模拟不出门体运动到极限位置时钢丝绳的自然弯曲状态，可能会误判和旁边线槽的安全距离。另外还要注意，这类构件不能承受侧向的挤压力，所以在布置走向的时候，要避免和设备的锐边直接接触，要是必须经过锐边部位，要加装防护套，防止长期摩擦导致钢丝绳磨损断丝。
