多模组集成PTU云台监控摄像设备结构

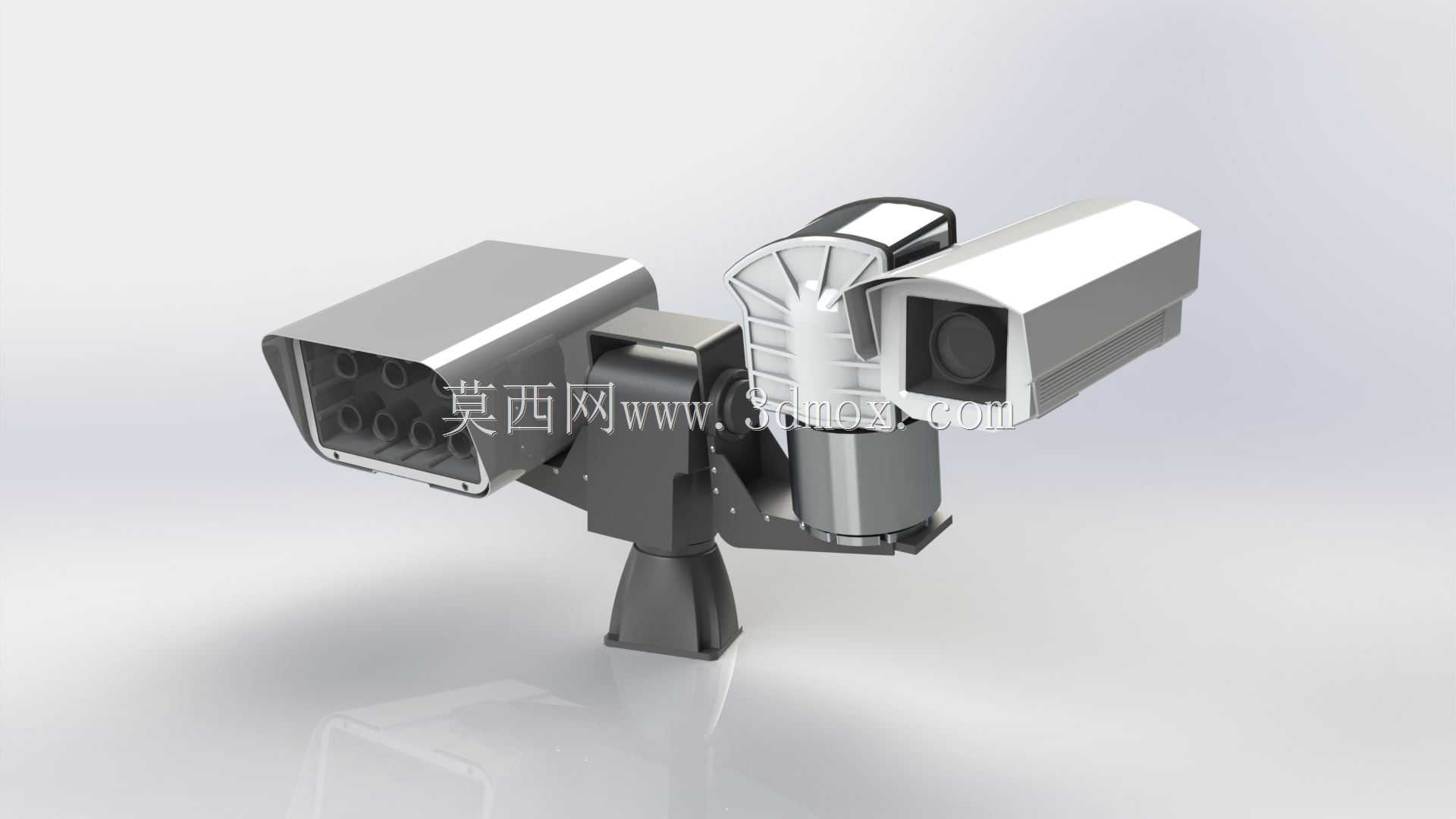

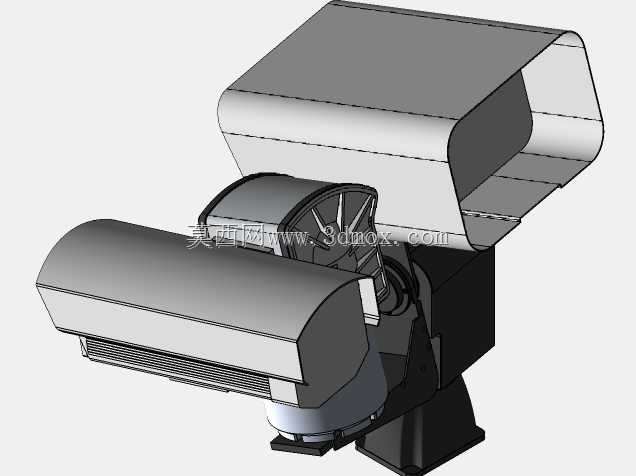

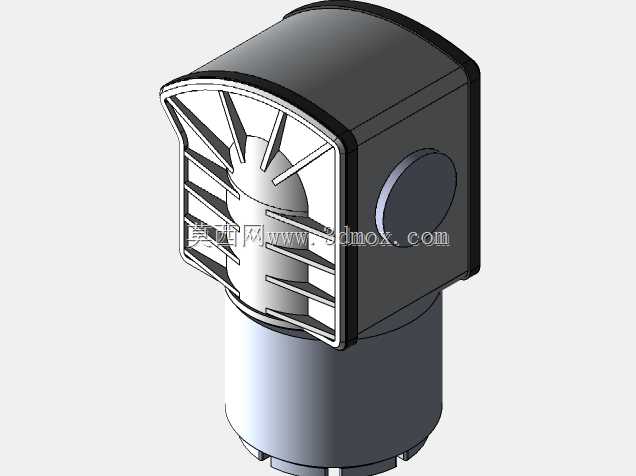

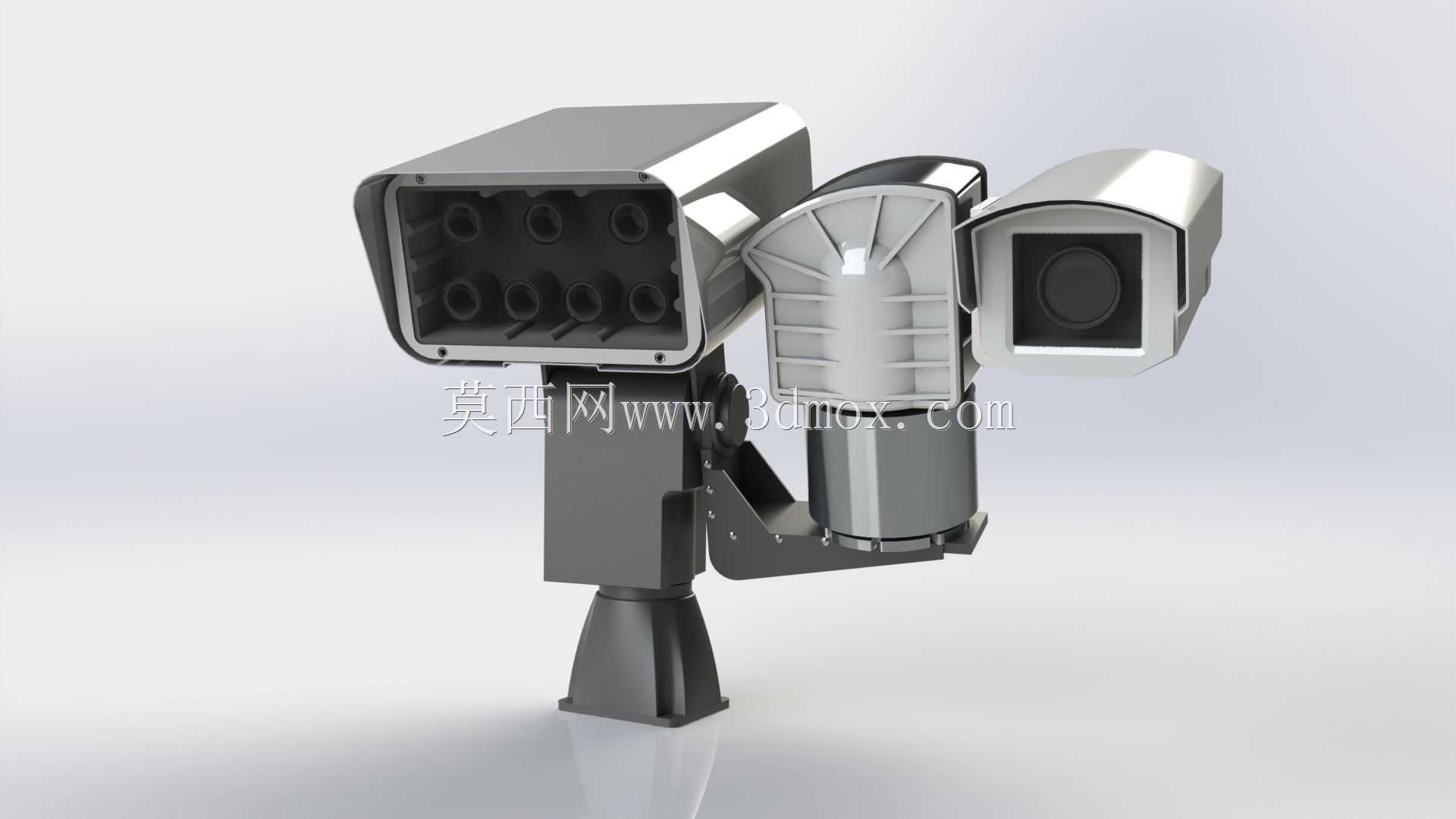

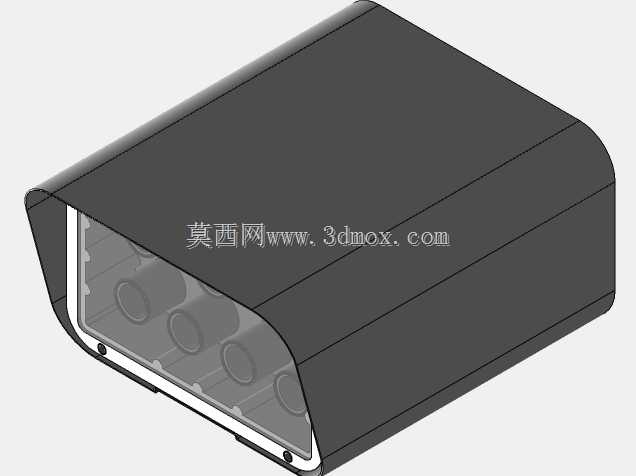

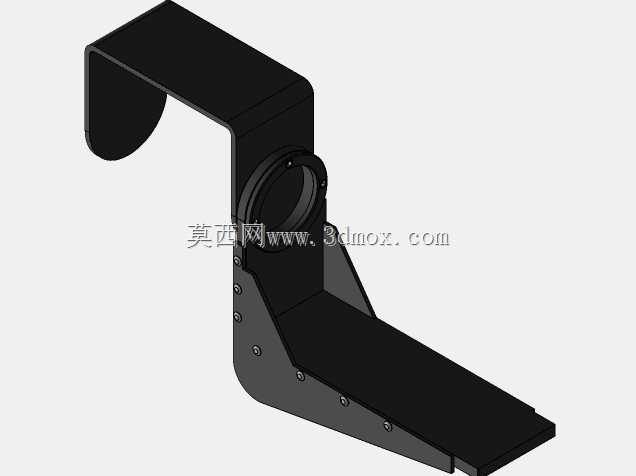

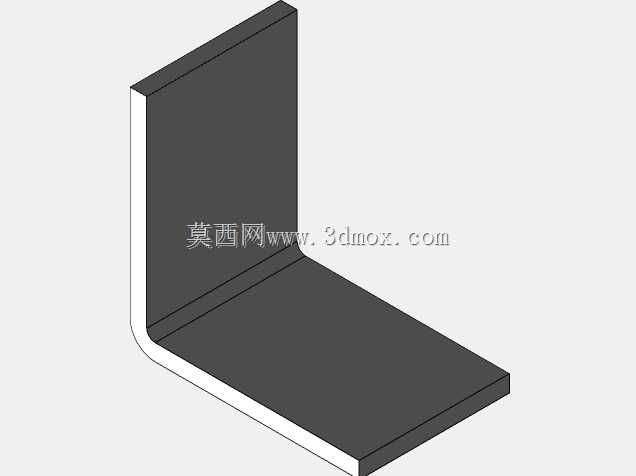

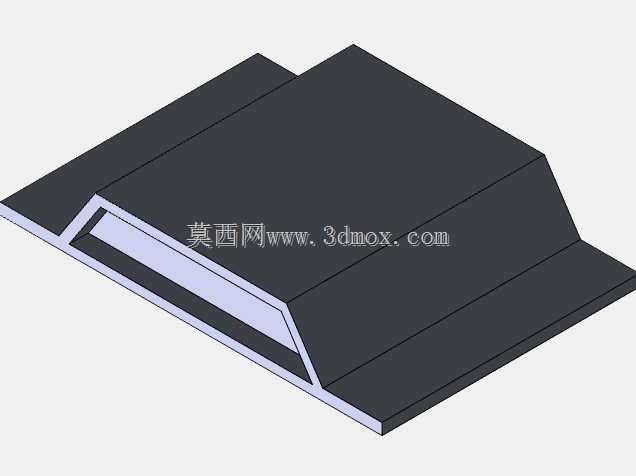

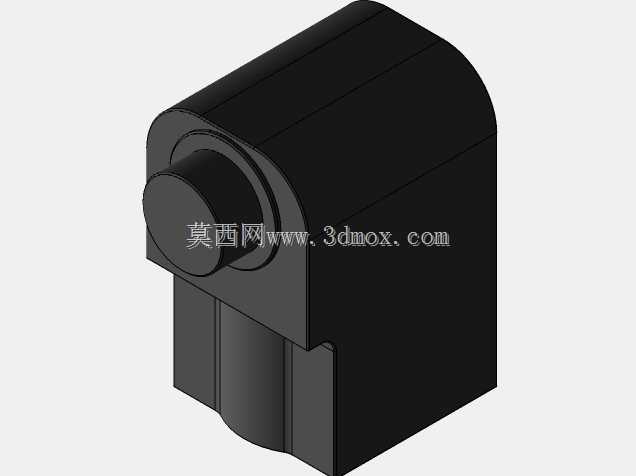

　　这套集成PTU云台的闭路电视摄像结构，核心面向户外周界安防、交通卡口监测、工业厂区值守这类需要大范围视场覆盖的部署场景，区别于固定视角的普通枪机，整套结构通过PTU云台的水平、俯仰转动能力，可实现单点位覆盖近270度水平视场、正负45度俯仰视场的监测范围，能大幅减少同区域内的监控点位布设数量，降低布线与供电配套的施工成本。从结构组成来看，整套设备分为三个独立功能模组：左侧为多镜头阵列摄像单元，内置8个定焦成像模组，可实现大视场广角画面拼接，适合大范围全景态势感知；中间为PTU云台核心传动舱，内置俯仰与水平转动的传动结构、限位组件以及线缆走线通道，所有跨模组的供电、信号线缆都通过云台内部的回转过线结构布设，避免转动过程中出现线缆拉扯、

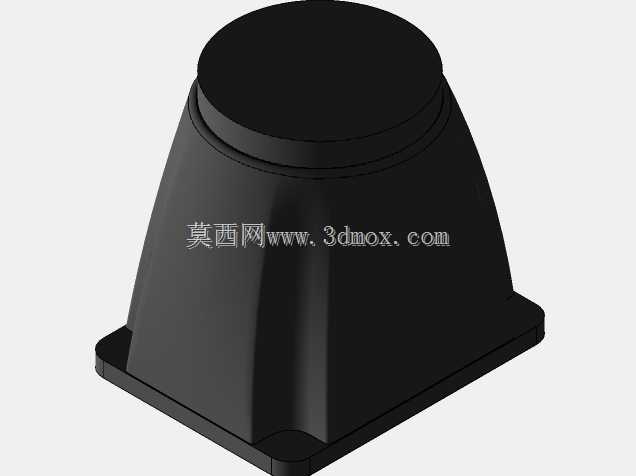

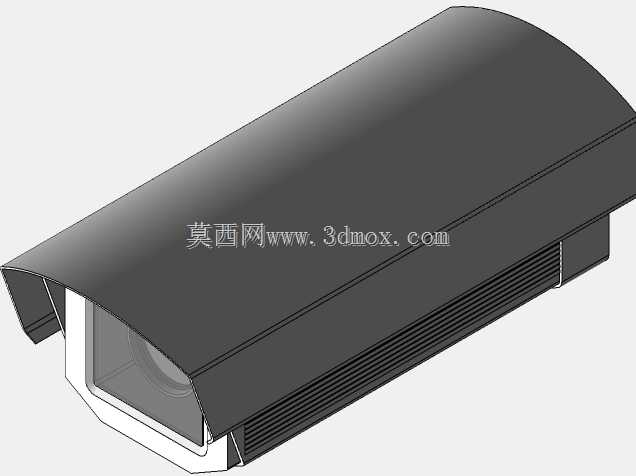

　　磨损断裂的问题；右侧为独立长焦变倍摄像单元，可针对云台转动对准的特定区域实现远距离细节抓拍，兼顾全景覆盖与细节核查的双重需求。在设计思路上，整套结构的外壳全部采用压铸铝合金成型，外表面做硬质阳极氧化喷塑处理，适配户外高低温、雨淋、粉尘的复杂使用环境，所有模组的拼接接缝处都设计了嵌入式密封胶条安装槽，装配后可达到IP66级别的防护能力，避免雨水、粉尘进入设备内部损坏成像与电路元件。安装边界方面，整套设备的底部为标准立式安装法兰，法兰面预留4个M10规格的安装螺栓孔，孔位中心距为120mm，可直接适配市面通用的监控立杆顶部安装座、墙面装支架的接口尺寸，无需额外加工转接板；整套设备装配完成后的总高度约为420mm，

　　横向最大跨距约为380mm，转动过程中最大回转半径为210mm，安装时需要预留足够的转动空间，避免周边遮挡物阻碍云台转动、剐蹭设备外壳。结构细节上，云台的俯仰转动副采用了双侧支撑结构，相比单悬臂支撑的云台结构，承载能力提升40%以上，可承载总重量不超过8kg的摄像模组组合，长期转动过程中不会出现悬臂下垂、定位精度偏移的问题；水平转动副采用了回转支承结构，配合阻尼限位块，可在转动到极限位置时实现软接触缓冲，避免硬碰撞导致的传动齿轮崩齿、电机过载损坏。每个摄像模组的前端都预留了钢化玻璃视窗的安装台阶，玻璃与外壳之间采用耐候硅橡胶密封圈压合，既可以保证视窗的透光率不受密封结构影响，也能避免长期户外使用后密封圈老化渗水。

　　设备的背部预留了一体化的线缆出线口，出线口处设计了防水格兰头的安装螺纹，可直接适配PG13.5规格的防水电缆接头，布线完成后拧紧格兰头即可实现出线位置的密封，无需额外做防水封堵处理。在实际选型适配中，这套结构可根据使用场景的需求更换不同的摄像模组，比如在易燃易爆的化工厂区部署时，可将外壳更换为隔爆型材质，在低温严寒区域部署时，可在外壳内部预留加热模块的安装位，结构本身的云台传动、安装接口部分都保持通用化设计，不需要重新开模调整主体结构，能大幅缩短不同定制版本的开发周期。结构建模过程中，所有转动副的配合间隙都按照实际加工公差做了预留，水平转动轴与轴承的配合采用H7/k6的过渡配合，既保证转动的顺畅度，也不会出现轴系窜动导致的画面抖动问题；所有外壳的壁厚都控制在3mm，在保证结构强度的前提下尽可能降低设备整体重量，减少立杆的承载负荷。
