高性能赛车运动款轮毂轮胎组合结构设计

　　这套轮组总成的设计初衷是面向场地竞速类赛车的行走系统需求，在日常的赛车底盘调校工作里，轮胎与轮毂的匹配度直接决定了整车的抓地极限、转向响应速度以及簧下质量表现，很多刚接触赛车改装的工程师容易忽略轮组匹配的细节，往往只关注轮胎宽度或者轮毂尺寸的数值，却忽略了轮辋与胎唇的贴合精度、轮毂辐条的散热结构、轮胎胎壁的支撑刚性这些直接影响赛道表现的核心要素。

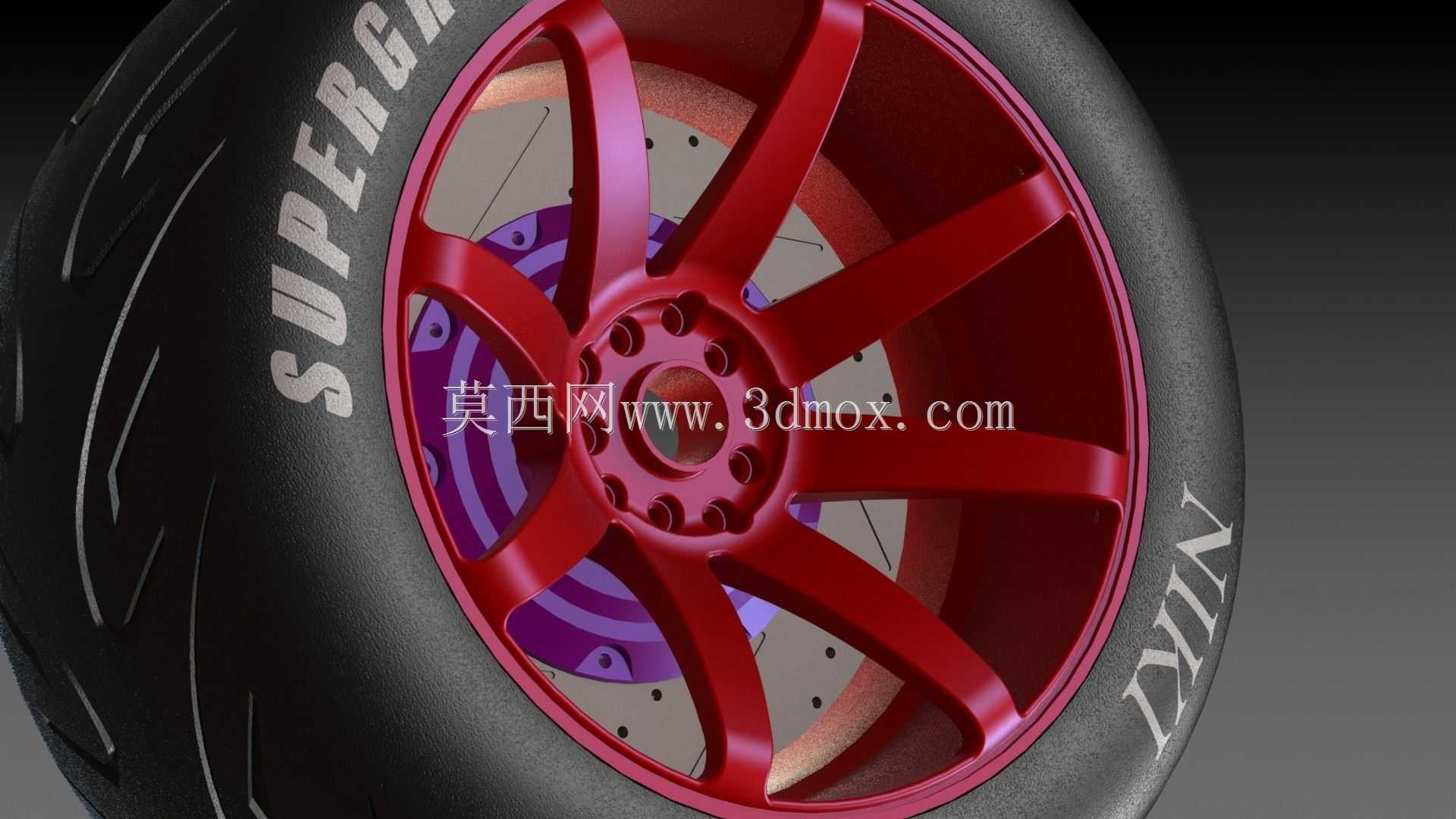

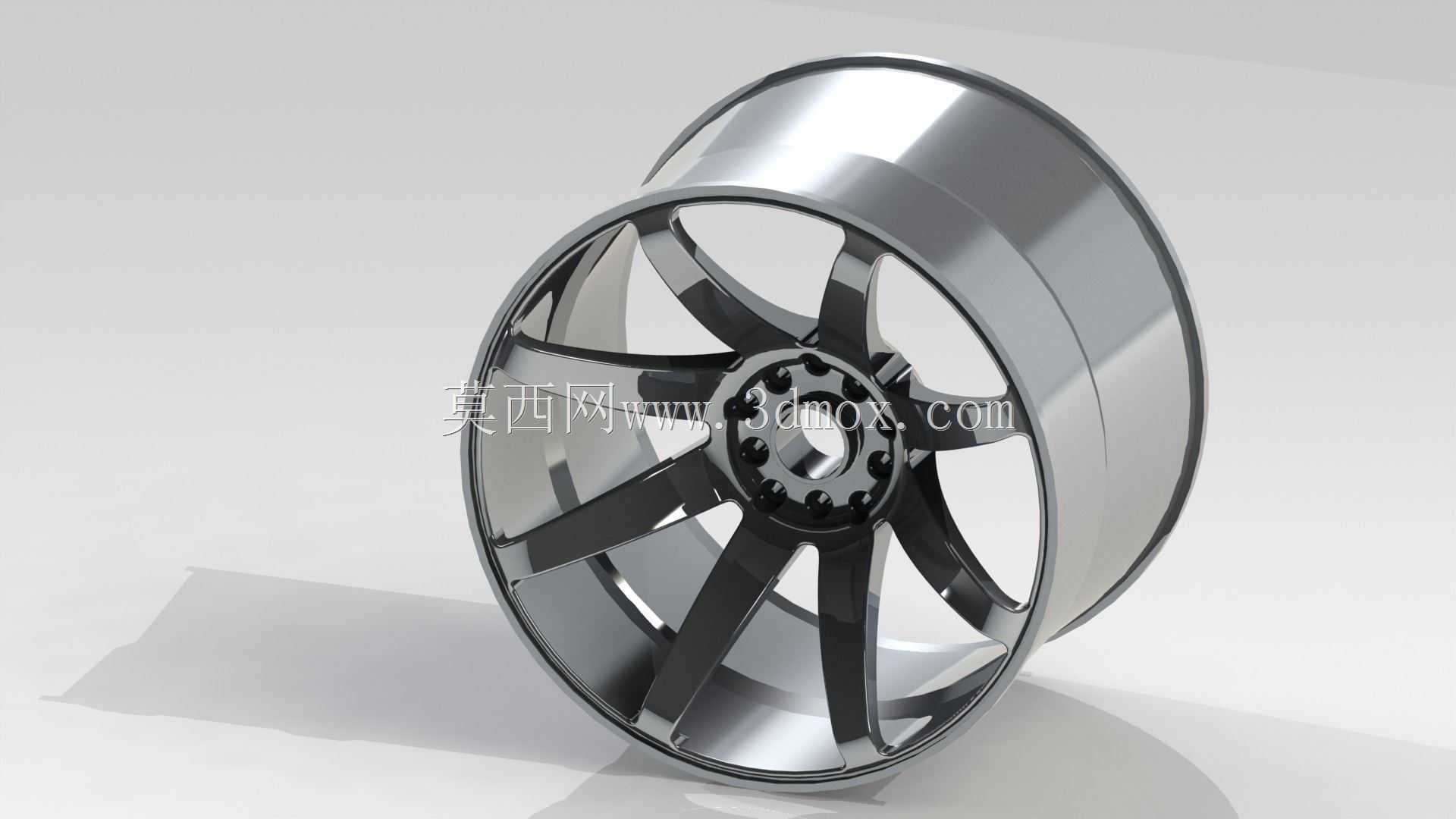

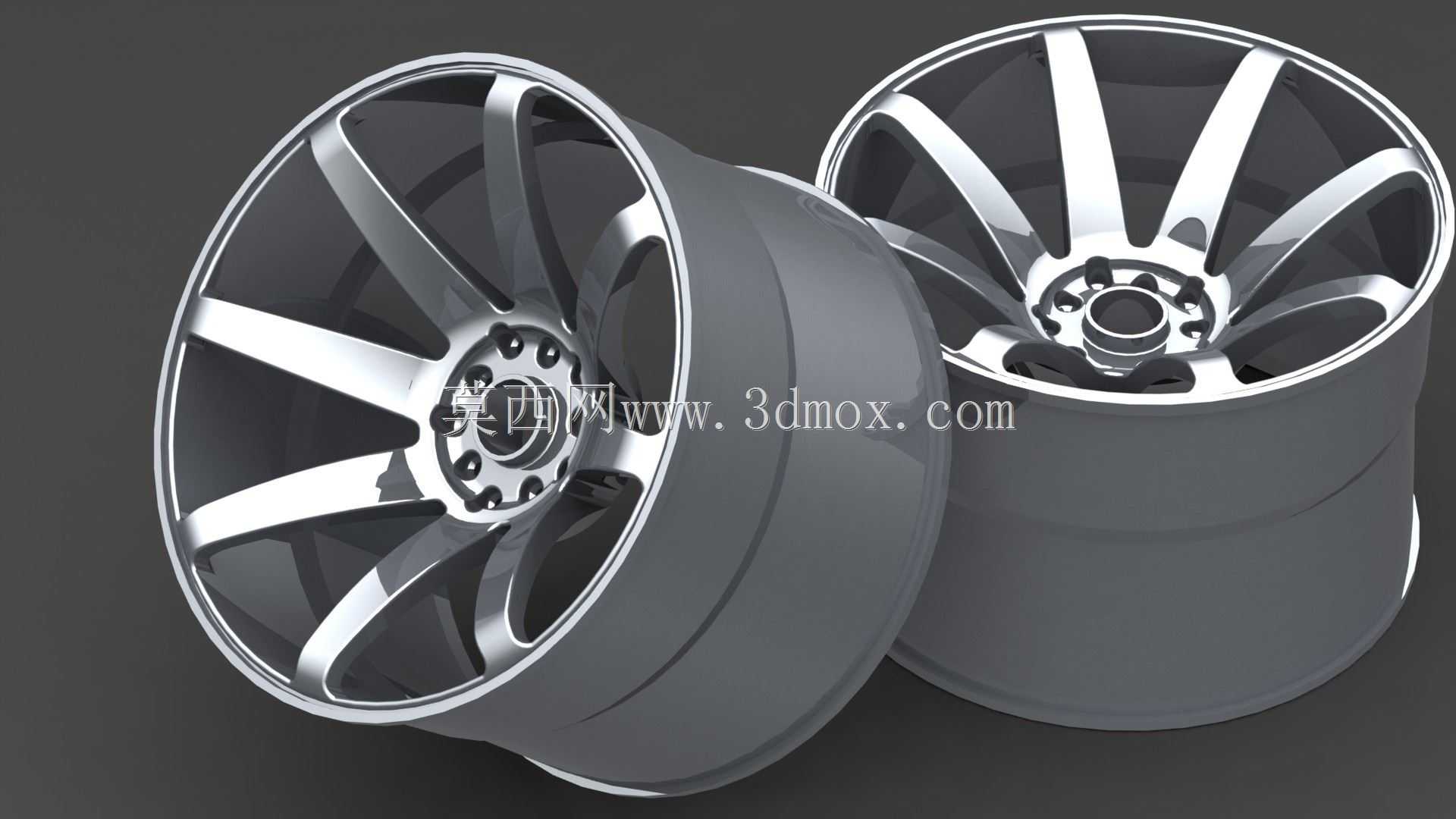

　　从实际应用场景来看，这类轮组主要适配铺装场地的竞速赛事，不管是短道拉力的柏油赛段，还是场地房车赛的正赛环节，轮组需要在连续高速过弯、重刹、急加速的工况下保持稳定的力学性能。设计时首先确定了轮毂的辐条结构，采用多辐条镂空的设计方案，一方面是通过辐条的异形切面分散刹车系统传递过来的热量，连续重刹时刹车卡钳的温度可以突破600摄氏度，镂空的辐条结构能引导行驶气流穿过轮毂内部，直接带走刹车盘与卡钳积累的热量，避免热衰减导致的刹车力度下降；另一方面，辐条的受力路径经过反复优化，每根辐条都从轮毂中心的安装盘位置呈放射状延伸到轮辋边缘，在保证整体抗扭强度的前提下，尽可能削减非受力区域的材料厚度，把簧下质量控制在合理区间——要知道簧下质量每减少1kg，对整车操控的提升效果相当于簧上质量减少5-8kg，这对赛车的动态响应影响极大。

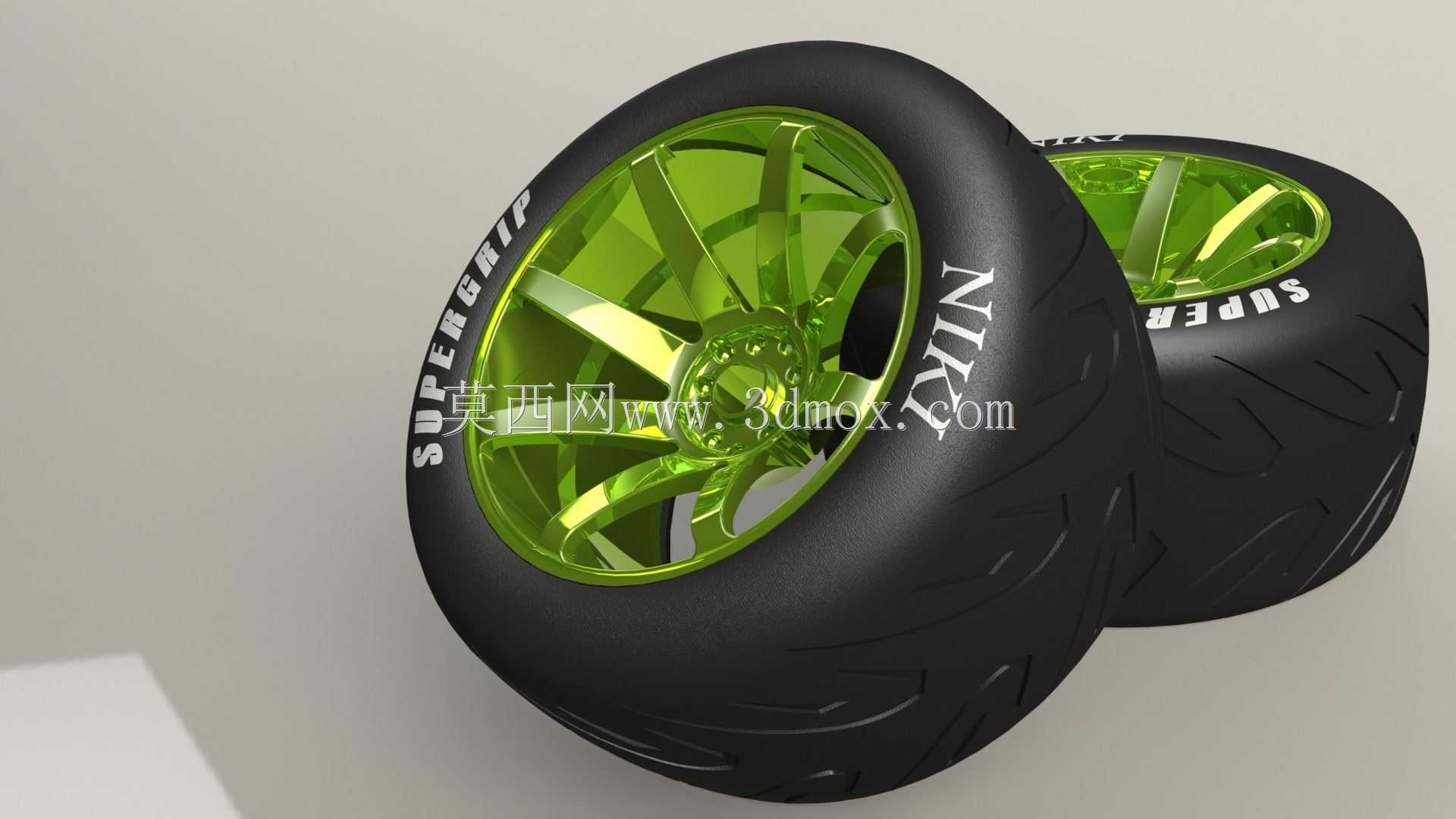

　　轮胎部分的设计重点放在胎面花纹与胎壁结构上，胎面采用半热熔配方对应的花纹块布局，主排水槽的深度和宽度经过调整，干地工况下花纹块可以获得更大的接地面积，提升侧向抓地力的极限，胎壁采用双层高强度帘线结构，在过弯时承受侧向G值的情况下，胎壁的形变量控制在极小范围内，避免因为胎壁过度形变导致的转向虚位，同时胎侧的标识区域做了加厚处理，防止赛道行驶时卷起的碎石击伤胎壁造成漏气。

　　安装边界的设计上，轮毂中心孔的定位公差控制在0.02mm以内，与轮轴的配合采用过渡配合，保证高速旋转时的动平衡精度，螺栓孔的分布圆直径严格对应赛车常用的孔距标准，不需要额外加装变位器就能直接适配多数竞速车型的羊角结构，轮辋的宽度与轮胎的胎宽匹配经过计算，轮胎安装到轮辋上之后，胎唇与轮辋的贴合面完全贴合，在胎压2.2-2.8bar的工作区间内，不会出现高速行驶时轮胎脱圈的风险。

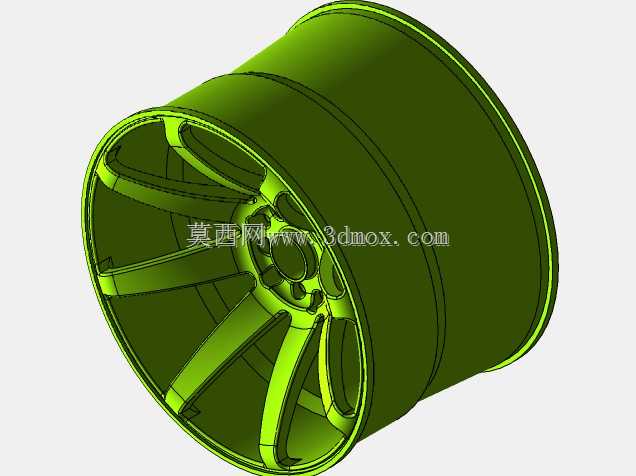

　　实际建模过程中，轮胎的胎面花纹做了细节还原，每一条花纹沟的拔模角度都考虑到了后期如果做样件开模的工艺可行性，轮毂的辐条背面做了不等厚的加强筋设计，在辐条与轮辋连接的应力集中区域适当增加壁厚，而在辐条中部的非受力区域做了掏空处理，兼顾强度与轻量化的平衡。另外轮组的动平衡配重块安装位置也预留了对应的卡槽，不需要在轮辋边缘额外粘贴配重块，减少高速旋转时的空气阻力，同时也避免配重块在高速行驶时脱落的风险。

　　很多人在做轮组建模时容易忽略轮胎与轮毂的装配干涉问题，这套模型在设计阶段就做了装配模拟，轮胎充气后的膨胀量控制在预设范围内，胎侧不会与轮毂辐条发生摩擦，同时轮辋的气门嘴开孔位置做了密封凸台设计，安装气门嘴之后可以保证足够的密封性能，不会出现慢漏气的情况。针对赛道上常见的路肩冲击工况，轮毂的轮缘位置做了卷边强化处理，当赛车骑上路肩时，轮缘可以承受瞬间的冲击载荷，不会出现轮辋变形导致的轮胎漏气。

　　从结构设计的角度来说，这套轮组没有追求过度的轻量化而牺牲结构强度，所有的材料削减都建立在力学仿真的基础上，通过有限元分析验证了在最大冲击载荷、最大侧向力、最大扭矩输出的工况下，轮毂的最大应力值都低于材料的屈服强度，轮胎的形变也在橡胶材料的弹性形变范围内，不会出现永久变形或者结构损坏。不管是用于赛车底盘的虚拟调校仿真，还是作为改装方案的展示模型，这套轮组的结构细节都能满足实际工程应用的参考需求，能帮助设计人员快速理解竞速轮组的设计逻辑与匹配要点，避免在实际改装或者设计过程中出现匹配失误的问题。
