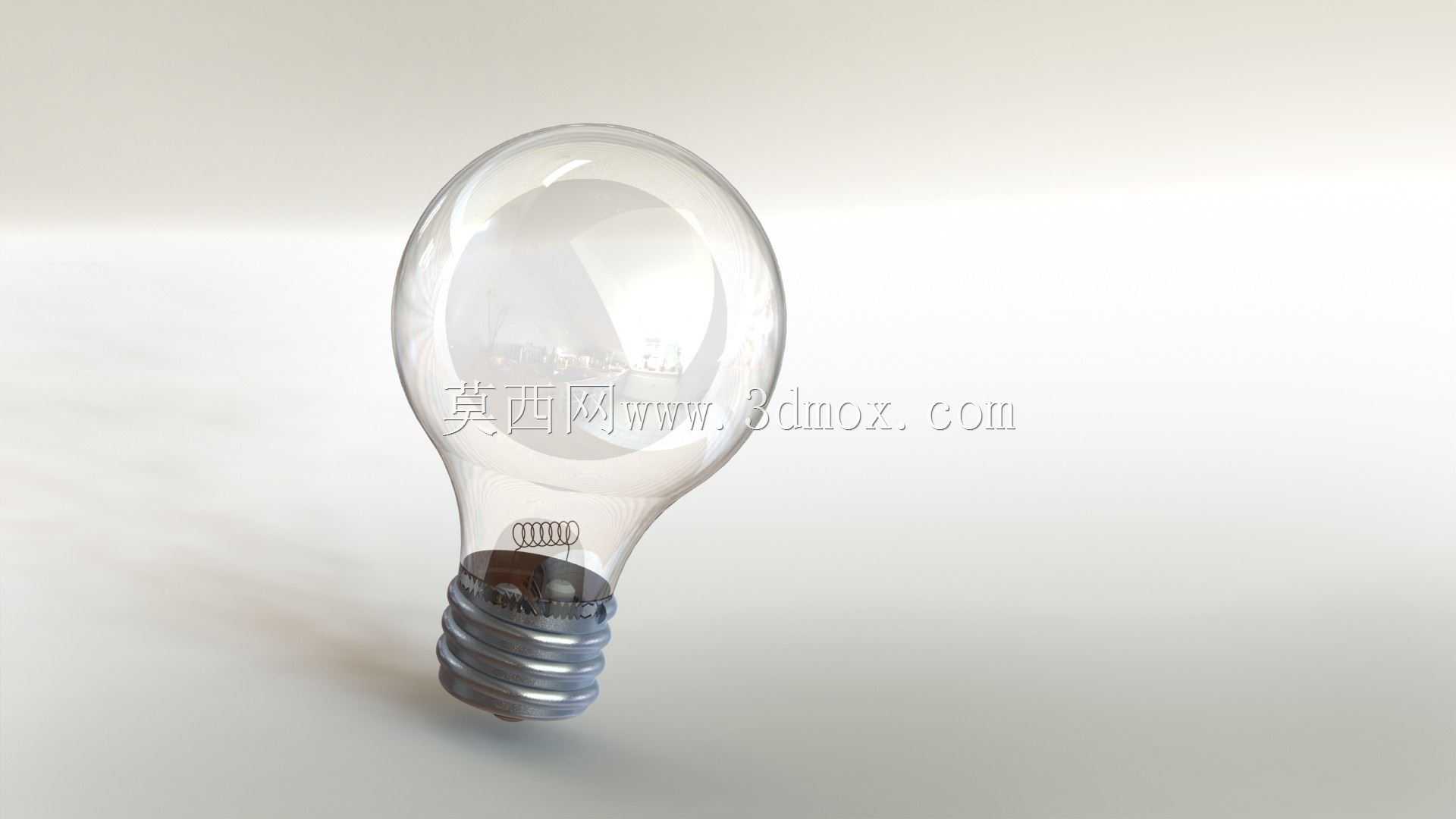

螺口白炽电灯泡结构三维数模

　　日常民用与工业场景里，螺口白炽灯是最基础的电致发光照明器件，从早年的家庭室内照明、设备状态指示，到老旧工业操作台的局部点位照明、低压配电回路的信号指示，都能见到这类结构的应用，即便当下LED照明逐步普及，这类经典结构的设计逻辑依然是照明器件结构设计的基础参考。做这个数模的时候，最先要卡准的是螺口灯头的安装边界，常规民用E27螺口的大径、小径、螺距都要符合通用灯座的配合公差，不能出现拧入卡滞或者接触虚接的问题，灯头的金属壳体厚度要兼顾冲压成型的工艺性和装配后的结构强度，顶端的接触点要和内部引线做好绝缘隔离，避免安装时出现短路隐患。玻璃泡壳的曲面造型不能只追求外观圆润，要考虑玻璃吹制工艺的脱模斜度，泡壳和灯头的结合位置要做收口结构，

　　保证和灯头的胶装结合力，不会因为日常拧装的扭矩导致泡壳脱落。内部的灯丝支架要兼顾支撑刚度和引线导电的需求，灯丝的螺旋绕制形态要还原实际结构，支架的固定点要和灯头内部的绝缘基座匹配，不能出现引线干涉或者装配后位置偏移的问题。实际做结构配合的时候，要注意泡壳内部是抽真空填充惰性气体的密闭空间，所以泡壳和灯头的结合面要做密封结构的预留，数模里要把胶装层的装配间隙留出来，避免实际生产时出现密封不严导致的器件寿命缩短问题。安装边界上，整个灯泡的总长度、泡壳最大外径要匹配常规灯罩、灯座的容纳尺寸，不能出现泡壳过大装不进灯罩，或者长度过长导致安装后突出灯罩过多的问题。从应用场景的适配性来说，这类螺口灯泡的结构可以适配不同电压等级的设计需求，

　　只需要调整灯丝的线径、绕制匝数和长度，就能匹配不同的供电参数，数模里把灯丝组件做成可替换的子装配，方便后续调整参数做不同规格的衍生设计。做结构校验的时候，要重点检查螺口部分的同轴度，要是灯头和泡壳不同轴，拧入灯座之后会出现泡壳歪斜的问题，既影响外观，也可能导致接触点压力不足出现接触不良。另外灯头的绝缘基座要选用耐温的绝缘材料，数模里要预留绝缘件的装配卡槽，保证金属灯壳和顶端接触点之间的爬电距离符合电气安全要求，不会因为长期工作发热导致绝缘失效。泡壳的曲面过渡要顺滑，不能出现局部曲率突变，不然玻璃吹制的时候容易出现壁厚不均，工作时受热应力不均出现炸裂的问题。内部的灯丝支架要做防松设计，数模里的支架和绝缘基座的配合要做过盈预留，

　　避免运输或者安装震动时灯丝移位，导致发光位置偏移或者灯丝断裂。从建模的逻辑来说，先做螺口灯头的回转基体，再做螺纹特征，之后做绝缘基座和接触点的结构，再搭建内部的灯丝支架和灯丝组件，最后做玻璃泡壳的曲面造型，装配的时候要保证各部件的同轴度，结合面的配合间隙符合实际装配工艺要求，不能出现干涉或者间隙过大的问题。这类基础照明器件的结构看似简单，实则每一处尺寸都和通用安装标准、生产工艺、使用安全直接相关，建模的时候不能只做外观形似，要把每个配合面、每个装配结构的工程逻辑还原出来，才能给后续的结构改进、衍生产品设计提供有效的参考。
