平行轴闭式硬齿面齿轮减速箱结构

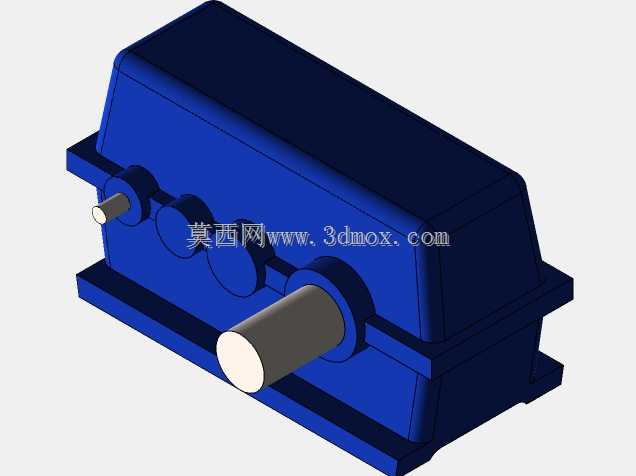

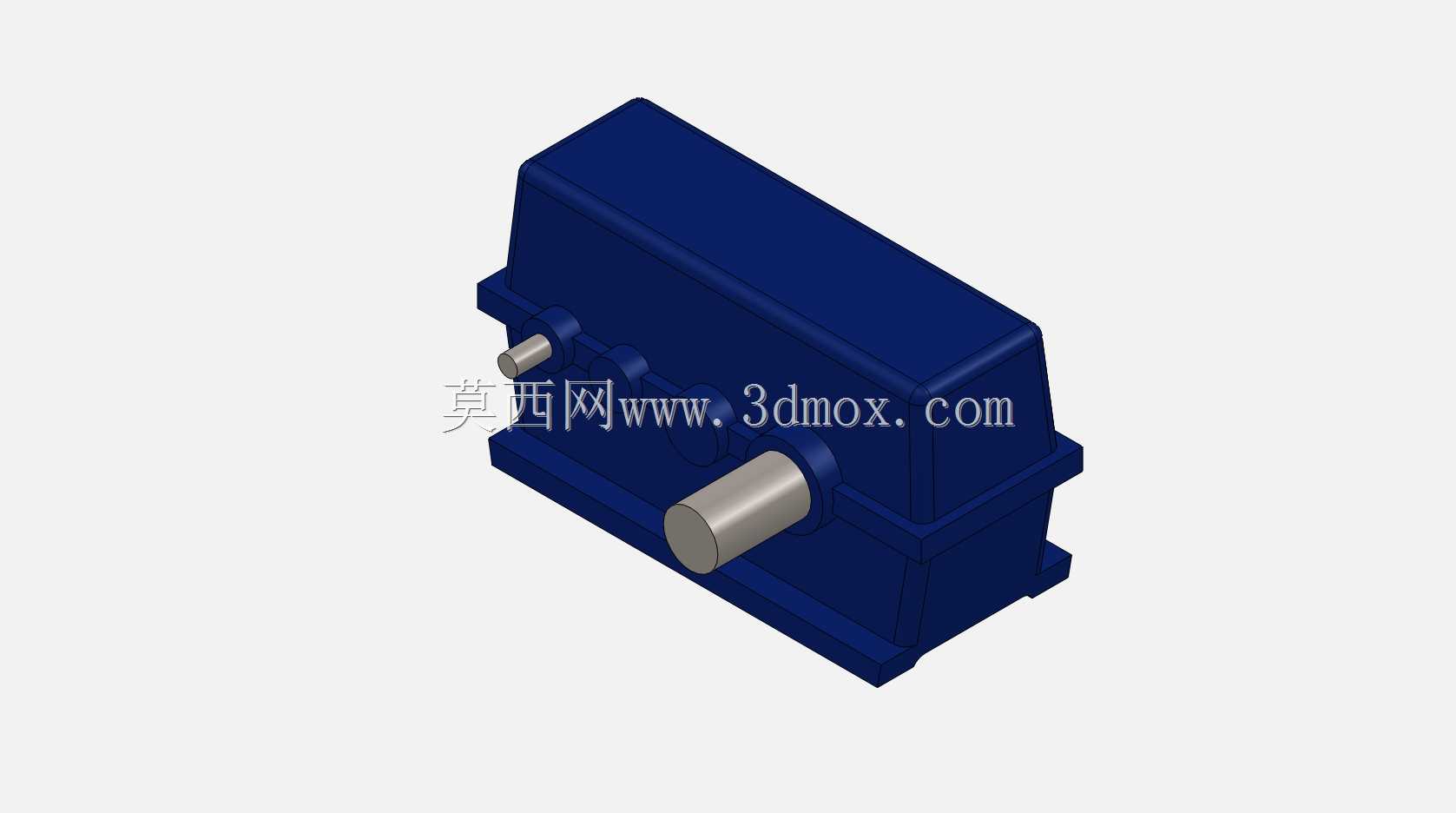

　　这款平行轴布置的闭式齿轮减速箱，是工业传动链路里最常见的动力匹配部件之一，日常在输送线驱动端、搅拌设备动力输入端、小型起重设备的卷扬机构、轻工包装机械的主传动段都能见到同结构产品的应用，核心作用是把原动机输出的高转速低扭矩动力，通过齿轮副的啮合传动转换成低转速大扭矩的输出，匹配工作端的负载转速与扭矩需求，同时承担传动过程中的径向、轴向载荷，隔绝外界粉尘、切削液、水汽对内部啮合件的侵蚀。从结构设计逻辑来看，这款箱体采用的是剖分式铸铁壳体结构，上下箱盖通过定位销定位、螺栓锁紧，合箱面加工有密封槽，既保证装配时齿轮、轴系组件可以顺利吊装入腔，也能避免运行过程中润滑油渗漏。输入轴与输出轴采用平行轴布置，轴伸端都设计有密封件安装位，

　　适配骨架油封这类接触式密封件，防止润滑油沿轴向外泄，同时阻挡外部杂质进入箱腔。内部齿轮采用硬齿面设计，齿部经过渗碳淬火处理，齿面硬度能满足长期重载啮合的耐磨需求，齿轮与轴之间采用平键传递扭矩，轴的支撑位选用深沟球轴承搭配圆锥滚子轴承的组合，既可以承受齿轮啮合产生的径向力，也能抵消斜齿啮合带来的轴向分力，轴承位的外侧设计有轴承端盖，通过调整端盖处的密封垫片厚度，就能精准控制轴承的游隙，避免运行过程中出现轴系窜动、异响发热的问题。箱体的下部设计有油池空间，齿轮运转时可以把油池里的润滑油带到啮合齿面、轴承位置实现飞溅润滑，不需要额外配置强制润滑系统，结构简单维护成本低，箱体侧面预留有油位观察孔、换油放油孔，日常巡检时可以直接观察油位高度，

　　换油时拧开底部油堵就能排空旧油，不需要拆解箱体。从安装边界来看，箱体底部设计有一体化的安装脚座，脚座上加工有四个沉头安装孔，孔位的中心距、安装面的平面度都按照通用安装标准设计，能直接适配多数工业设备的安装机架，不需要额外制作过渡转接板。输入轴与输出轴的轴伸长度、轴径、键槽尺寸都匹配常规的联轴器、带轮安装尺寸，不管是和电机直连，还是通过带轮、链轮做一级前置传动，都不需要额外加工改轴。设计这类减速箱的时候，首先要根据传递的额定功率、输入转速、传动比确定各级齿轮的模数、齿数、齿宽，校核齿面接触强度与齿根弯曲强度，避免重载下出现断齿、点蚀问题；其次要核算轴的挠度，确保轴在最大负载下的变形量在轴承、密封件的允许范围内，防止出现密封件偏磨、

　　齿轮啮合偏载的问题；最后还要做箱体的刚性校核，保证螺栓锁紧、轴承支撑位置的箱体变形量足够小，避免合箱面出现间隙渗漏。实际选型应用时，要注意安装面的平面度误差不能超过0.1mm每米，安装时要校准原动机与减速箱输入轴的同轴度，同轴度误差控制在联轴器允许的补偿范围内，避免运行时产生附加弯矩，损坏轴伸与轴承。首次注油时要按照油位标识加注对应粘度的工业齿轮油，不能过多也不能过少，油位过高会导致运行时箱体内压力过大、密封件渗漏，油位过低则会导致齿轮、轴承润滑不足，出现过早磨损。日常维护只需要定期检查油质、油位，按照周期更换润滑油，检查密封件是否有渗漏，紧固安装螺栓即可，整体维护难度很低，适合在多粉尘、环境温度波动不大的工业车间场景长期连续运行。这款结构的减速箱传动效率能达到96%以上，相比蜗轮蜗杆减速箱有更高的传动效率，适合长期连续运转的工况，平行轴的布置形式也让整体结构更紧凑，安装时占用的设备空间更小，能适配更多安装空间受限的设备场景。
