符合DIN536标准的参数化起重机轨道

　　在工业厂房、港口堆场、重型物料仓储区这类需要频繁吊运大吨位载荷的场景里，起重机轨道是整套起重作业系统的基础承载部件，它的截面精度、安装适配性直接决定了大车运行的平稳性、轮组磨损速率甚至整套起重设备的服役寿命。日常现场运维里经常遇到的啃轨、运行异响、轮压分布不均问题，追根溯源很多时候都和轨道截面的参数偏差、选型时的尺寸匹配不到位有关，因此在设计阶段拿到准确可调的轨道参数模型，能省去大量现场测绘、反复核对标准的冗余工作。

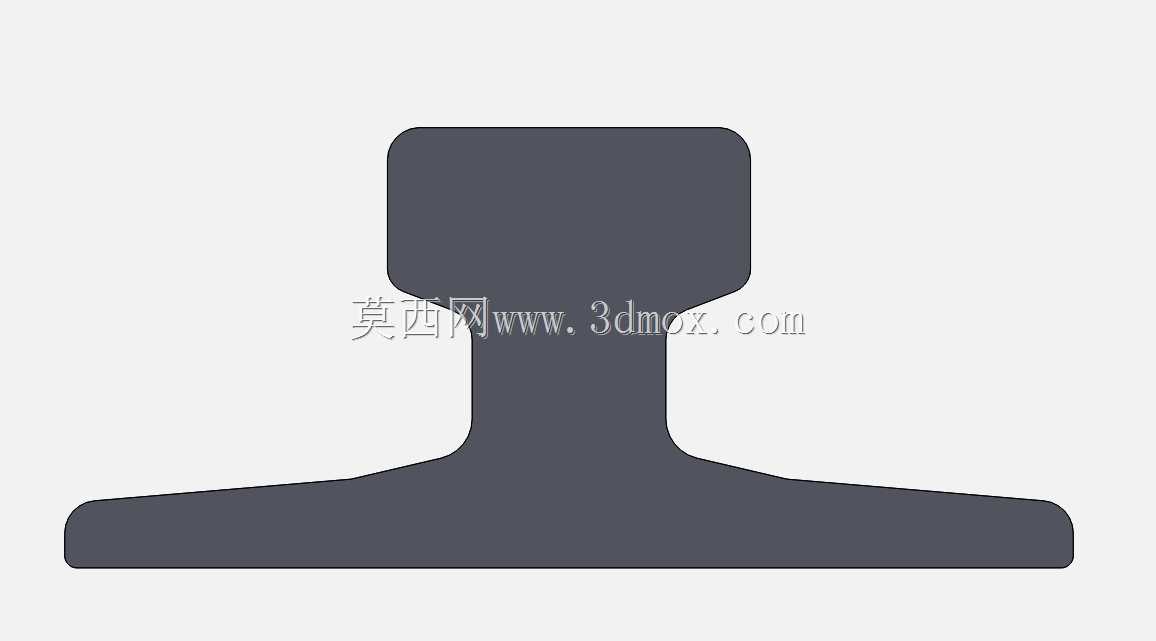

　　这套轨道结构严格遵循DIN536-1-1991标准的截面要求做参数化搭建，建模时没有采用固定尺寸的实体拉伸做法，而是把所有控制截面轮廓的尺寸都绑定到了标准定义的变量上，从轨头的圆弧过渡半径、轨腰的厚度渐变斜率，到底翼缘的宽度与倒角尺寸，每一个轮廓控制点都和标准里的参数条目一一对应，变量命名完全沿用标准里的规范术语，设计人员需要调整选型时，只需要更改对应参数的数值，整个截面就会自动更新，连带后续的轨道拼接、压板安装位、基础预埋件的匹配尺寸都能同步联动，不用再逐段重画轮廓、重新添加约束，能大幅缩短不同吨位起重机适配轨道的选型建模周期。

　　从实际应用的角度看，这类轨道主要承受起重机大车车轮传递的垂直轮压、启动制动时的纵向水平力，以及大车运行偏斜时产生的横向侧向力，因此截面设计上做了明确的功能分区：顶部的轨头部分做了大圆弧过渡的加厚处理，表面有足够的接触面积匹配车轮踏面，能把集中轮压均匀分散到轨腰部分，同时耐磨层的厚度预留足够，能承受长期往复碾压带来的磨损，减少轨道更换频次；中间的轨腰采用等强度的渐变截面设计，在保证足够抗弯、抗剪截面模量的前提下，尽可能减少不必要的材料冗余，降低轨道自身重量，给运输和安装减轻负担；底部的宽翼缘结构则是为了把上部传递来的载荷均匀分散到下方的轨道梁或者混凝土基础上，翼缘两侧的平面是轨道压板的固定安装面，尺寸设计时预留了标准压板的安装边界，不管是采用焊接压板还是螺栓固定压板，都能保证压紧面完全贴合，不会出现压点偏移、轨道固定松动的问题。

　　做安装边界校核的时候，这个参数化模型能直接导入到整体厂房的布局装配里，核对轨道中心距和起重机大车轮距的匹配度，检查轨道端头的伸缩缝预留尺寸、和轨道梁上预埋件的位置对应关系，还能直接提取截面参数做轮压接触应力校核、轨道抗弯挠度验算，不用再手动从标准手册里逐个查取截面惯性矩、截面系数这类参数。很多现场改造项目里，旧轨道因为长期磨损出现轨头变形，需要做替换选型时，只需要把现场实测的磨损后尺寸输入到参数模型里，就能快速比对现有轨道和标准DIN536轨道的尺寸差异，评估替换方案的可行性，提前预判安装时会不会出现轮隙不匹配、压板装不上的问题，避免到了现场才发现尺寸不对、耽误施工进度的情况。

　　不同于通用的铁路钢轨，起重机轨道的使用场景载荷更大、轮压作用更集中，而且运行范围固定在特定的作业区间，因此对截面的尺寸一致性要求更高，参数化的模型在做批量轨道段布置的时候，能保证每一段轨道的截面尺寸完全统一，不会出现手动建模时的尺寸误差，后续出工程图的时候，也能直接从模型里提取所有标准尺寸，自动生成符合加工要求的截面图、安装节点图，减少绘图时的尺寸标注错误。在做起重机整机的虚拟样机仿真时，准确的轨道模型还能为运行动力学仿真提供真实的接触边界，模拟出大车经过轨道接头、轨道局部磨损段时的冲击载荷，给大车行走机构的缓冲设计、轮组强度校核提供更贴近实际的仿真输入，让整套设备的设计可靠性更高。
