参数化桥式起重机行走轮结构设计

　　在桥式起重机的大车、小车行走机构中，行走轮是直接承载整机自重与吊重载荷、将载荷传递至轨道同时完成行走导向的核心受力部件，其结构合理性直接决定起重设备运行的平稳性、轮轨接触寿命与作业安全系数。这类行走轮的轮缘采用双缘结构设计，轮缘内侧设置匹配轨道顶面的锥度导向面，作业过程中可自动修正行走偏移量，避免啃轨现象的发生，适配常规起重机专用钢轨的安装工况，轮缘高度与厚度按照轮轨配合间隙要求设计，既保证足够的防脱轨安全余量，又避免轮缘与轨道侧面过度摩擦造成的异常磨损。轮体中心设置阶梯式安装轴孔，轴孔直径与轮体直径的比例按照许用轮压匹配设计，轴孔端面预留轴承安装定位台阶，可适配圆锥滚子轴承或深沟球轴承的安装需求，台阶端面的垂直度公差控制在0.

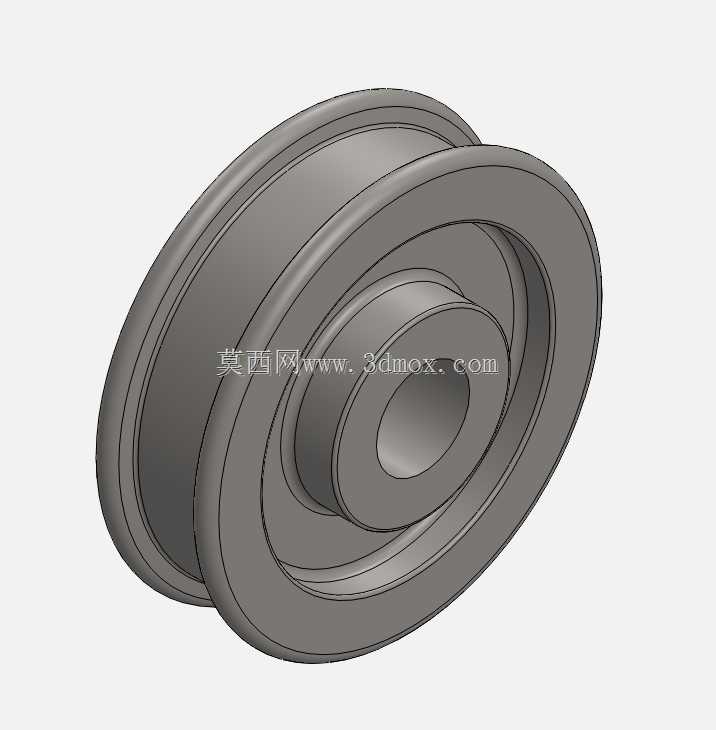

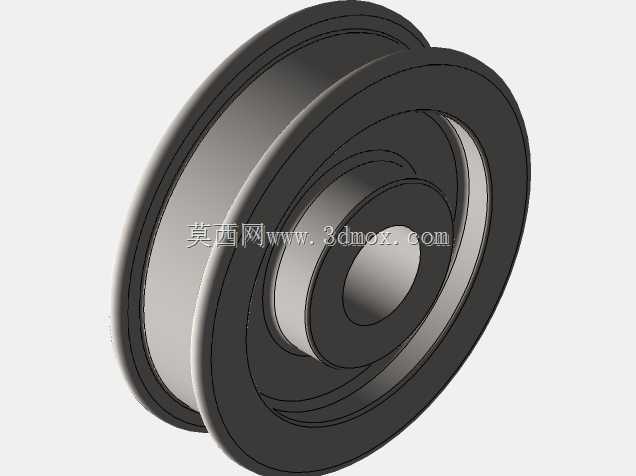

　　02mm以内，保证轴承安装后轮体的径向跳动量符合行走机构的装配精度要求，避免运行过程中出现轮体偏摆、载荷分布不均的问题。轮体踏面采用符合起重机械行走轮标准的曲率设计，踏面硬度通过热处理工艺控制在HB300-380区间，轮缘部分硬度略低于踏面，保证轮体在承受交变接触应力时具备足够的耐磨性能，同时在发生轻微啃轨时不会出现轮缘崩裂的失效情况。该行走轮采用参数化设计思路构建三维模型，除轮体基准半径R作为可独立调整的变量外，其余结构尺寸均按照对应起重量等级的起重机参数表进行关联驱动，设计人员仅需调整基准半径参数，即可快速生成不同轮压等级、不同轨道适配规格的行走轮模型，大幅缩短系列化产品的设计迭代周期。从安装边界来看，

　　轮体的轮毂长度按照行走机构端梁的安装开档尺寸设计，轮毂两端伸出轮辐的长度匹配轴承端盖、密封组件的安装空间，轮辐采用等厚度圆弧过渡结构，在保证轮体整体抗弯、抗扭强度的前提下，尽可能降低轮体自重，减少行走机构的无效载荷。轮体与轴的配合采用基孔制过渡配合，键槽尺寸按照传递扭矩的大小匹配标准平键规格，键槽对称度公差控制在0.03mm以内，保证扭矩传递过程中键面受力均匀，避免长期运行出现键槽挤压变形、滚键等失效问题。在实际应用场景中，这类行走轮不仅可用于通用桥式起重机的行走机构，也可适配门式起重机、电动单梁起重机的大车、小车行走部位，针对不同的轨道规格，仅需通过参数表调整踏面宽度、轮缘间距即可完成适配，无需重新构建整体模型。

　　建模过程中对轮体的所有过渡圆角均按照应力集中系数要求进行优化，踏面与轮缘的过渡圆角、轮毂与轮辐的连接圆角均取不小于5mm的圆弧值，避免热处理过程中出现应力开裂，同时降低运行过程中应力集中造成的轮体疲劳断裂风险。轮体的加工工艺路线按照模型结构预留了加工余量，踏面、轴孔、安装端面均预留磨削加工余量，建模时的工艺基准与实际加工基准保持统一，轴孔中心作为所有形位公差的基准，保证模型导入工程图模块后可直接生成符合生产要求的加工图纸。针对起重机运行过程中可能出现的偏载工况，模型结构在轮辐与轮毂的连接位置做了加厚处理，可承受1.25倍额定轮压的偏载载荷，满足起重设备的安全系数要求。
