福柯式鼓形双轴伸工业制动装置结构

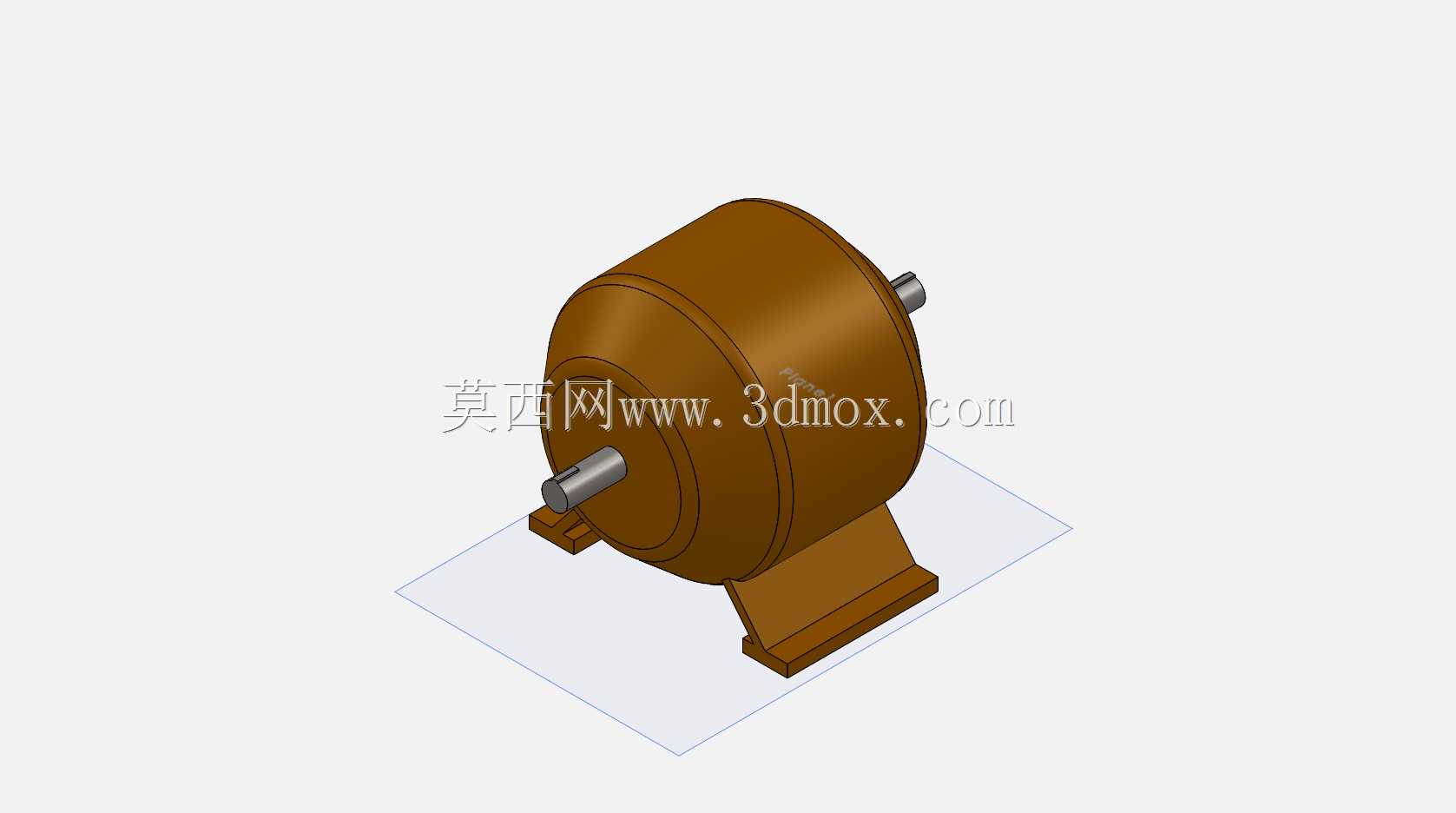

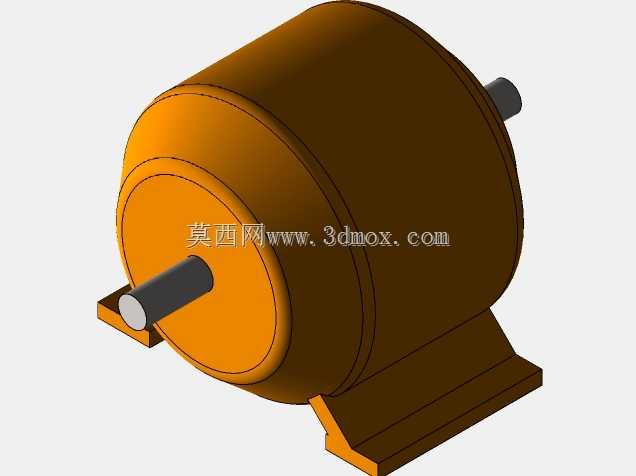

　　这款鼓形结构的制动部件，主要适配中小功率传动链路的减速与驻车制动需求，在输送线驱动端、小型起重设备的卷扬机构、轻工机械的传动辊组配套场景中十分常见，区别于钳盘式制动的外露结构，这类封闭鼓式制动的摩擦副完全容纳在壳体内部，能在多粉尘、有少量切削液飞溅的机加工车间、粮油加工车间这类工况下稳定工作，避免外界杂质进入摩擦面导致制动衰减。从结构设计逻辑来看，整体采用卧式安装的鼓形壳体，底部一体铸造成型的安装脚带有两个对称的安装通孔，安装时可直接通过螺栓固定在设备的安装基座平面上，安装脚的高度经过匹配设计，保证双输出轴的中心高与配套传动部件的轴系中心高完全对齐，不需要额外加装调整垫片补偿高度差，能减少现场安装的调整工作量。

　　双轴伸的结构设计让这款制动部件可以串接在传动链路中间，一端连接动力输入侧的联轴器或带轮，另一端直接连接负载侧的传动轴，不需要额外加装转接轴套，轴伸的直径按照常规传动扭矩等级做了匹配设计，轴端带有标准的平键槽，可直接配合标准平键传递扭矩，避免轴与轮毂之间出现打滑。壳体内部的制动摩擦副采用周向布置的结构，制动时摩擦件从内部向外撑开贴合壳体内壁，通过摩擦力矩实现轴系的减速与停转，这种结构的制动力矩输出平稳，不会像外露式制动那样在制动瞬间产生过大的冲击载荷，对传动链路的齿轮、轴承等部件能起到一定的保护作用，适合对传动平稳性有一定要求的工况。在安装边界的设计上，壳体的最大外径控制在适配常规安装空间的尺寸范围内，双轴伸的伸出长度经过校核，

　　既保证了与配套轮毂的配合长度足够传递额定扭矩，又不会因为轴伸过长导致轴系的悬臂过大，运行时产生额外的径向跳动。壳体表面没有多余的凸起结构，整体轮廓圆润，在设备整体布局时不会和周边的管线、其他部件产生干涉，安装时只需要保证基座安装平面的平面度在常规公差范围内，紧固螺栓按照对角顺序拧紧到规定扭矩，就能保证制动部件的运行同轴度。从功能特性来看，这类封闭结构的制动部件日常维护量很小，摩擦件的磨损周期更长，因为壳体可以阻挡大部分外界的磨粒性杂质，摩擦面的异常磨损概率远低于开式制动结构，同时壳体本身可以作为散热结构，制动过程中产生的热量可以通过铸铝或铸铁壳体的外表面快速散发到空气中，不需要额外加装散热装置就能满足连续间歇制动的散热需求。

　　在实际选型配套时，需要注意轴伸的中心高与配套设备的安装尺寸匹配，安装脚的孔距要和基座上的预留安装孔对齐，同时要保证接入的气路或控制线路（如果是气动或电磁控制型）的走线方向不会和周边运动部件产生干涉，这款结构的三维建模过程中，对安装脚的倒角、轴伸的退刀槽、壳体的合模缝这些细节都做了还原，能直接用于设备整体装配的干涉检查，也可以作为同类型制动部件改型设计的基础参考，在做传动系统布局时，可以直接调用这个模型核对安装空间，提前规避轴系对齐、安装干涉这类常见的现场装配问题。
