多股缠绕式钢丝绳组件结构设计

　　在起重吊装、索道运输、矿井提升、桥梁拉索、船舶系泊这类重载牵引场景里，钢丝绳是核心的受力传递构件，其结构合理性直接决定整套设备的作业安全系数与服役寿命。这套缠绕式钢丝绳组件采用多股钢丝分层绞合的结构形式，核心设计逻辑是通过不同层级钢丝的捻向搭配，抵消单股钢丝受拉时产生的自转扭矩，避免组件在承载过程中出现打扭、散股的问题。

　　从结构细节来看，组件的单丝采用冷拉高强钢丝作为基础单元，先将多根细钢丝围绕中心股芯绞合形成子绳股，再将多根子绳股围绕核心承载股按照设定的捻距螺旋缠绕成型，这种分层绞合的结构能让每一根钢丝在受拉时均匀分担载荷，即使出现局部单丝磨损断丝的情况，剩余钢丝仍能在一定范围内维持承载能力，不会出现瞬间断裂的失效风险。设计过程中需要重点控制捻距与绳径的比值，捻距过小会导致钢丝间接触应力过大，反复弯折时容易出现疲劳断丝；捻距过大则会让组件整体柔性下降，在绕过滑轮、卷筒时弯曲应力激增，加速组件磨损。

　　实际应用中，这类钢丝绳组件需要匹配对应绳径的滑轮槽与卷筒绳槽，槽底圆弧半径需要比绳径大5%到10%，避免绳体被槽壁挤压变形；绳端固定时需要搭配对应的绳卡、压套或者楔形接头，固定段的有效夹持长度不低于绳径的15倍，保证拉力传递过程中不会出现绳体抽脱的问题。组件的柔性表现适配多类变向牵引场景，在门式起重机的起升机构、客运索道的承载牵引索、施工升降机的悬挂绳、船舶的系泊缆索场景中，这类绞合结构的钢丝绳都能稳定发挥作用。

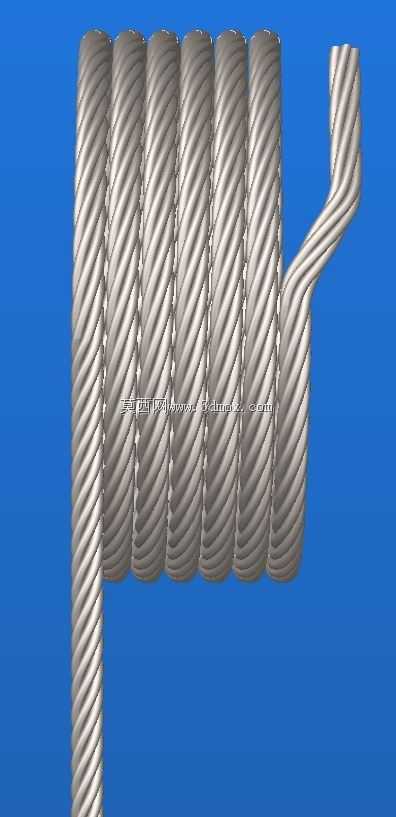

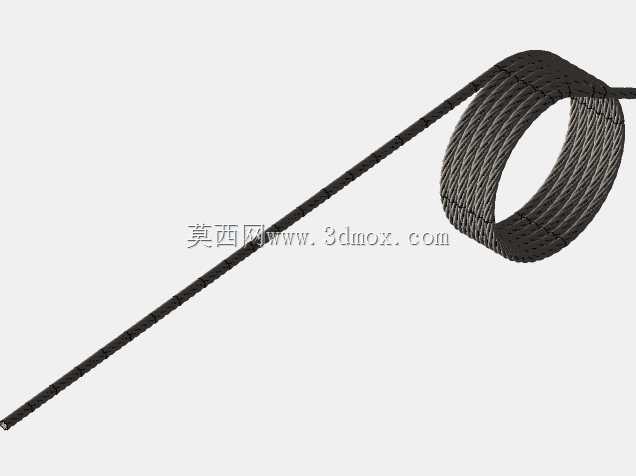

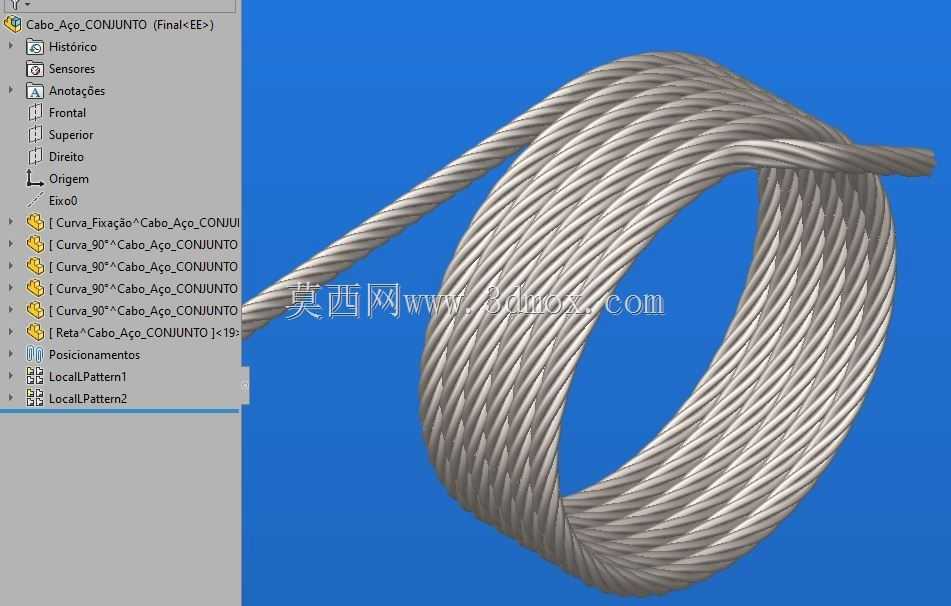

　　设计建模阶段需要还原每一层钢丝的螺旋缠绕路径，准确模拟不同捻向搭配下的绳体表面形态，这样在后续做干涉检查、装配匹配时，能精准判断绳体与导向件、固定件的配合间隙，避免实际装配时出现绳体与周边结构剐蹭的问题。同时模型还原了绳体成圈状态的自然弯曲形态，能直观呈现绳体的最小弯曲半径参数，为选型阶段的滑轮、卷筒直径设计提供参考——通常这类多股缠绕钢丝绳的最小弯曲半径不低于绳径的20倍，才能保证绳体反复弯曲时的疲劳寿命满足使用要求。

　　不同于单股钢丝或者实心拉杆，这类绞合钢丝绳的自身阻尼特性还能缓冲作业过程中的冲击载荷，在起吊重物启动、制动的瞬间，绳体各股钢丝间的微小滑移能吸收部分冲击能量，降低冲击载荷对后端驱动机构、承重结构的影响。在户外长期使用场景下，这种紧密绞合的结构还能在钢丝间隙留存一定的润滑脂，减缓钢丝锈蚀与相互磨损，延长组件的维护周期。建模时需要注意各股钢丝的螺旋线参数匹配，相邻层绳股的螺旋方向相反，这样成型后的绳体不会在自由状态下出现自转松捻的问题，保证截断后绳端不会出现散丝，方便现场安装时的绳端处理作业。
