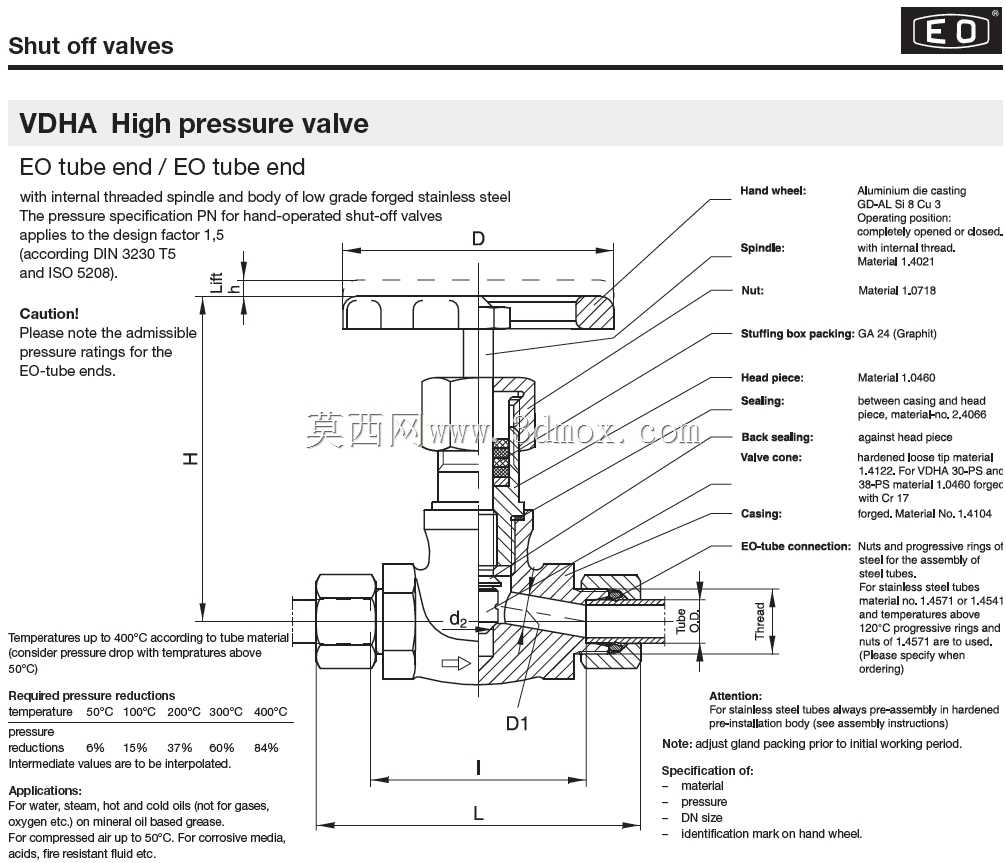

这款高压截止阀主要面向中高压流体管路的截断控制场景,常见于液压动力站、高压气体输送管线、实验室特种气路、小型化工流体配送系统中,承担手动切断或导通管路介质的作用,不具备流量调节功能,仅做通断位的工况切换。从结构剖面能看出,产品采用EO型管端连接形式,一端适配标准卡套式钢管连接,另一端为内螺纹接口,可兼容不同材质的输送管路,适配的钢管外径覆盖常规高压管路的常用规格,安装时不需要额外加工焊接坡口,仅需按照卡套接头的装配规范完成预装即可保证密封可靠性。
设计上,阀杆采用低等级不锈钢材质加工,和阀体的内螺纹配合部位做了表面光洁度处理,降低手动旋转时的摩擦阻力,手轮采用铝合金压铸成型,表面做氧化处理兼顾握持摩擦力与抗腐蚀能力,手轮和阀杆的连接采用扁方配合加锁紧螺母的结构,避免长期操作后手轮出现松脱打滑的问题。密封结构是这款阀的设计核心,阀座密封采用硬化处理的密封件,可承受最高400℃的介质温度,不过在不同温度区间下需要对应折算额定工作压力,当介质温度超过50℃后,压力额定值会随温度升高按比例折减,选型时需要结合实际工况的温压参数做校核,不能直接按常温额定压力选型。填料函部位采用GA24规格的石墨填料,搭配填料压盖的压紧调节结构,长期使用出现填料渗漏时,不需要拆解阀体整体,仅需对称拧紧压盖的锁紧螺母即可补偿填料的磨损量,降低现场维护的工作量。
阀体的流道采用直通式结构,介质从一端进入后垂直向上顶开阀瓣实现导通,关闭时阀杆带动阀瓣垂直压合在阀座密封面上,密封比压由手轮的输入扭矩通过阀杆螺纹放大后提供,这种结构的流阻相比角式截止阀更低,适合对管路压降有要求的场景。安装边界上,产品的总长度、总高度、手轮直径、接口中心距都有明确的尺寸公差要求,建模时需要注意手轮旋转的操作空间预留,手轮下方到阀体顶部的空间要满足手指握持操作的最小间隙,阀体两侧的管路连接位置要预留卡套螺母拧紧的操作空间,不能紧贴安装面板或其他管路元件。

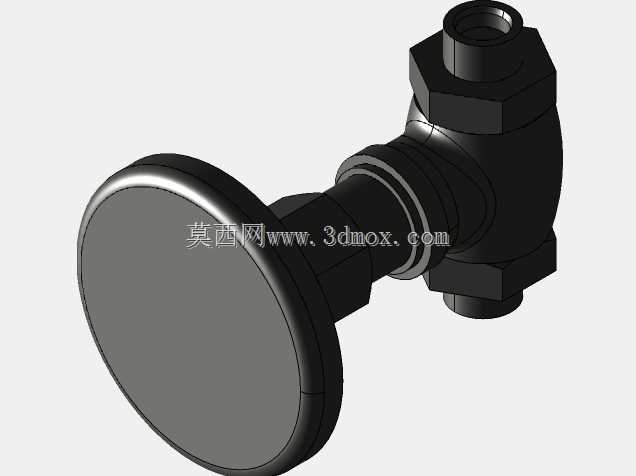

在三维建模过程中,需要重点还原几个配合部位的尺寸精度:阀杆和填料函的配合间隙要控制在合理范围,间隙过大会导致填料偏磨渗漏,间隙过小会导致阀杆操作卡滞;阀瓣和阀座的密封面要保证同轴度,建模时要做配合公差的标注,避免加工后出现密封面偏压导致的内漏;EO管端连接的卡套槽尺寸要严格对应标准规范,保证卡套装配后能有效切入钢管表面实现密封与抗拉脱。另外,这款阀的承压壳体采用锻造不锈钢材质,相比铸造壳体的内部组织更致密,抗高压脉冲的能力更强,适合存在压力波动的工况场景,应用在氧气介质工况时,需要额外做禁油处理,所有和介质接触的零件表面不能残留油脂类物质,避免发生安全事故。日常选型时还要注意,该阀的流向为低进高出,安装时要按照阀体上标注的流向箭头布置管路,反向安装会导致阀瓣长期承受介质压力,增加操作扭矩同时会缩短密封件的使用寿命。
