30×30方管三层置物焊接框架设计

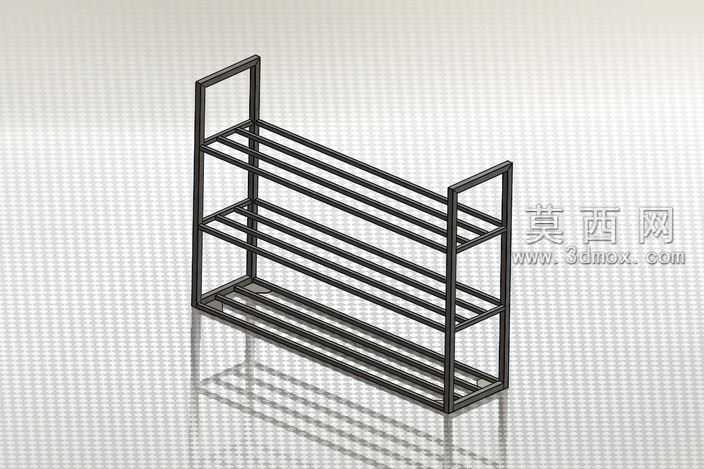

本作品为采用三维建模软件完成的三层置物焊接框架设计，整体建模过程严格遵循焊接结构件的设计规范，以30×30毫米规格方管作为核心结构构件开展全参数化建模。建模初期先完成整体框架的尺寸基准搭建，确定三层置物层的竖向间距与整体框架的长宽高比例，确保框架整体比例协调，符合日常置物场景的使用尺寸需求。建模过程中针对方管的拼接节点做了精细化处理，所有方管对接位置均按照焊接工艺要求预留合理的焊接收缩余量，相邻方管的贴合面完全对齐，避免出现错位、缝隙过大等不符合实际焊接加工要求的问题。框架两侧设置竖向方管支撑边框，每层置物层采用多根平行排布的方管作为承载面，既保证了置物层的承重能力，也通过平行方管的排布减少整体耗材用量，兼顾结构强度与轻量化需求。材质渲染阶段选用哑光黑色金属材质模拟方管的表面喷塑处理效果，通过调整材质的粗糙度、金属度参数还原真实金属方管的质感，同时在场景中添加柔和的环境光与定向光源，渲染出框架在浅色背景下的自然投影，清晰展现框架的立体结构与层间空间关系。结构设计上重点考量了框架的整体稳定性，底部方管框架形成完整的矩形支撑底座，两侧竖向支撑与各层横向方管之间形成稳定的矩形受力结构，避免框架出现侧向晃动的问题，所有方管构件的连接节点均采用满焊的连接逻辑建模，确保整体结构的连接强度能够满足日常置物的承重要求。设计过程中充分考虑了该焊接框架的加工可行性，所有构件均采用标准规格方管，无需特殊定制型材，切割、焊接工序均为常规金属加工工艺，能够直接对接车间加工生产，降低实际生产的工艺难度与加工成本。
