通用圆形带孔连接法兰二维工程设计图

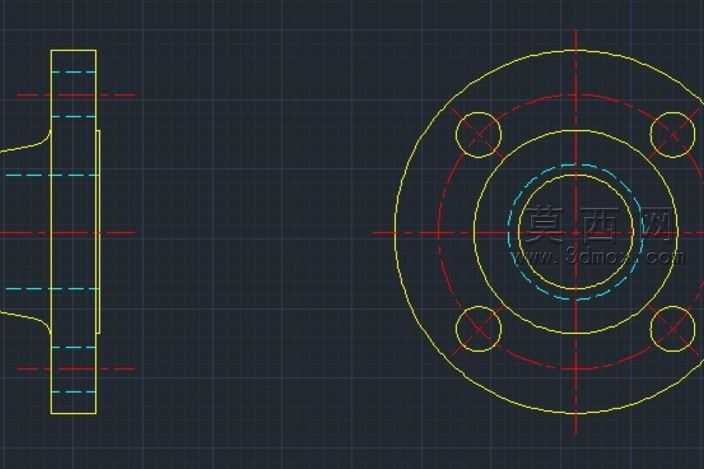

本作品为通用圆形连接法兰的二维工程设计图纸，采用规范的机械制图标准完成绘制，完整呈现了法兰的全剖主视图与端面视图两个核心表达视角。在建模与制图过程中，严格遵循机械投影规则，主视图采用全剖视表达，清晰展现法兰的轴向厚度、中心通孔的轴向贯通结构、端面密封凸台的层级结构，以及周向均布螺栓孔的轴向贯通形态，各结构的轮廓线采用不同线型区分：可见实体轮廓采用粗实线绘制，中心定位轴线、螺栓孔分布圆采用红色细点画线绘制，不可见的结构轮廓采用虚线标注，不同直径的同心圆结构严格按照投影关系对齐，保证视图间的投影对应准确无误。端面视图完整呈现法兰的圆形外轮廓、中心通孔的多层环形结构、周向均匀分布的四个螺栓孔的位置与尺寸关系，螺栓孔的分布圆直径、各孔的中心定位均通过中心线明确标注，完全符合机械加工的识图要求。设计过程中充分考虑法兰的实际连接功能需求，中心通孔用于匹配对应管径的管道贯通，周向均布的螺栓孔用于穿装螺栓实现法兰与对接部件的紧固连接，端面的环形凸台结构用于放置密封垫片，保障管道连接后的密封性能，各结构的尺寸比例经过合理校核，既满足连接强度要求，也兼顾加工工艺的可行性。图纸的线型规范、图层划分清晰，不同功能的线条采用对应颜色与线型区分，网格背景辅助绘图时的尺寸定位，整体制图逻辑严谨，能够直接用于指导法兰的下料、车削、钻孔等加工工序，也可作为三维法兰建模的二维尺寸参考依据，适配管道系统连接、设备端口对接等多种工业场景的使用需求，完整覆盖了法兰从设计表达至生产加工的信息传递需求，符合通用机械零件的工程制图规范。
