垂直轴传动用锥齿轮啮合结构

项目分类:齿轮 发布时间:2022-02-05 ID:542517

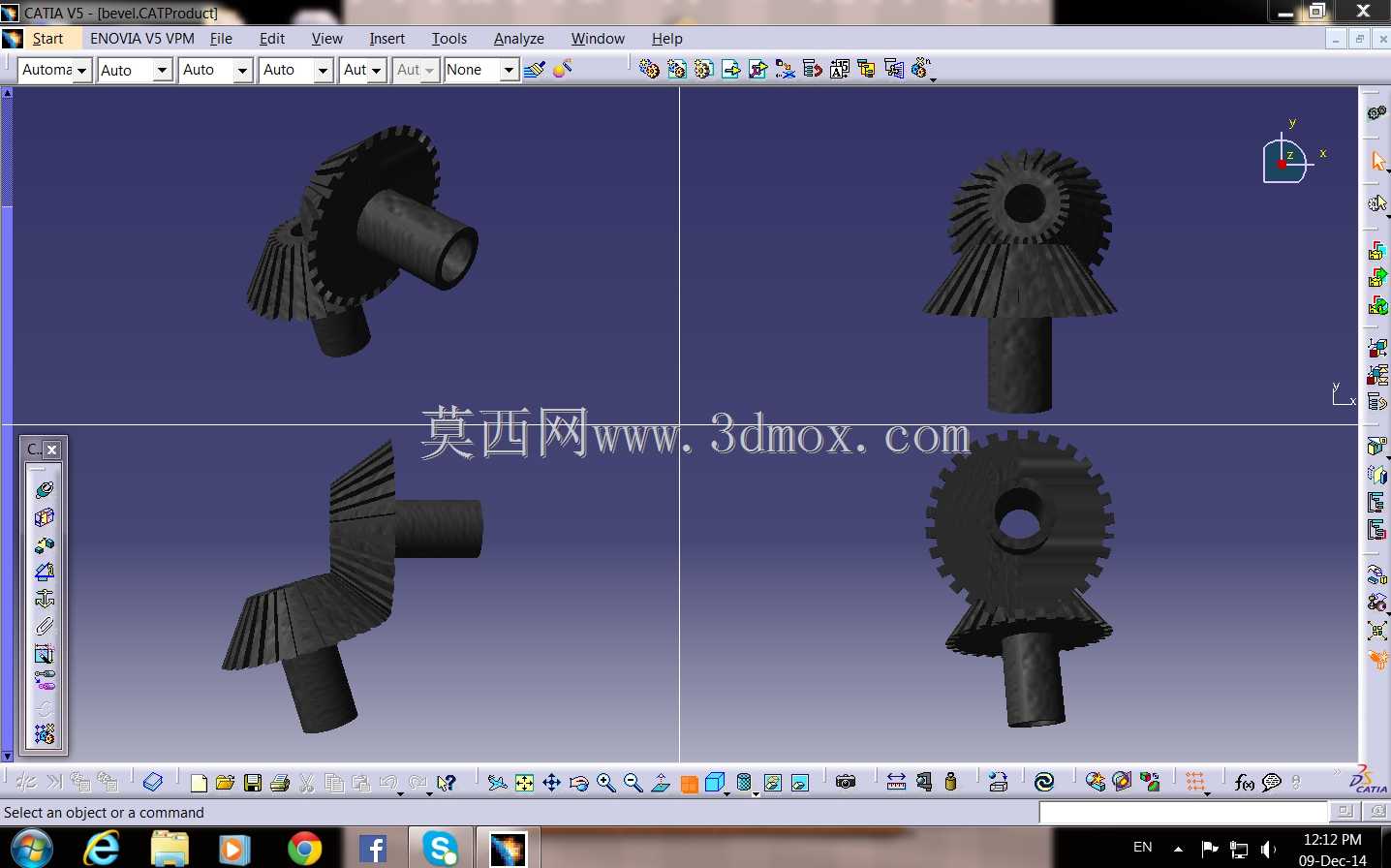

  • 垂直轴传动用锥齿轮啮合结构

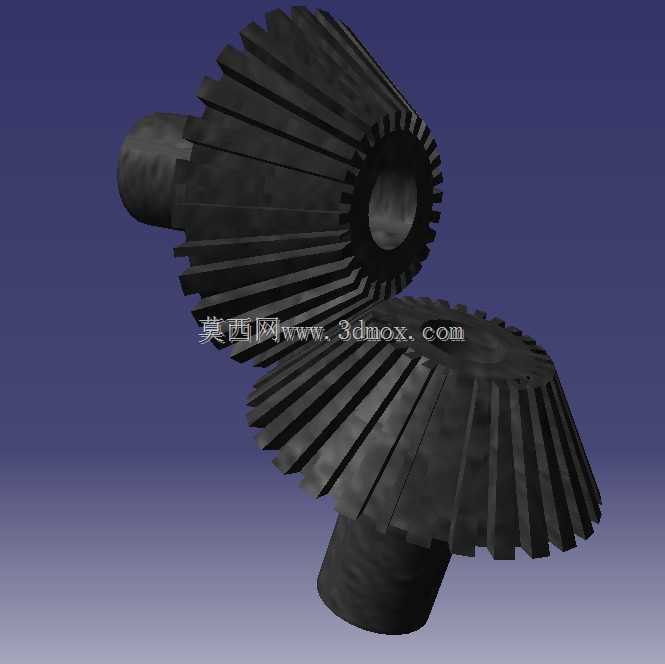

  • 垂直轴传动用锥齿轮啮合结构

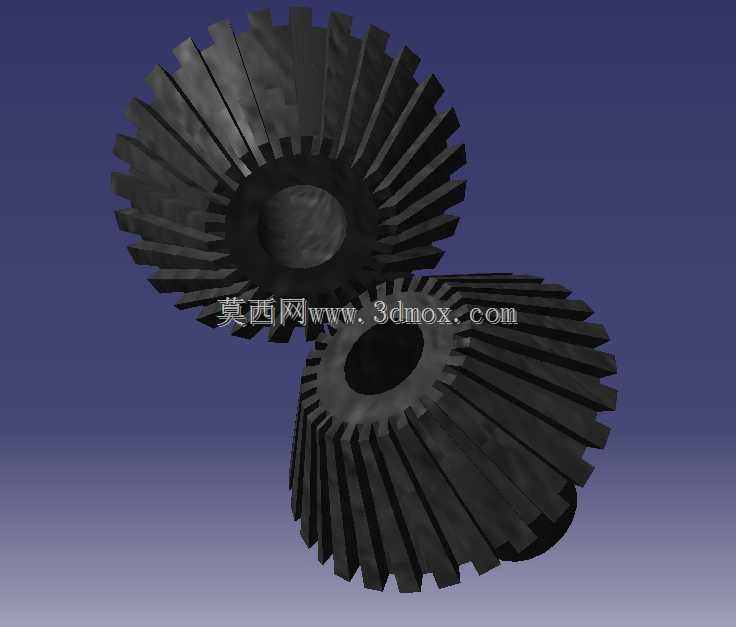

  • 垂直轴传动用锥齿轮啮合结构

  在各类需要实现相交轴动力传递的机械设备中,锥齿轮副是核心的传动部件,这套锥齿轮结构针对两轴垂直相交的传动场景设计,可在输入轴与输出轴呈90度布局的设备中完成转速与扭矩的传递,常见于差速机构、机床主轴转向传动单元、农业机械的动力换向部位、轻工设备的转角输送驱动端等场景,能够在紧凑的安装空间内完成动力方向的转换,无需额外增加传动换向构件,有效缩减设备整体的传动链路长度。从结构设计逻辑来看,这套锥齿轮采用直齿齿形设计,齿线沿齿轮锥面母线方向分布,加工工艺适配常规铣齿、刨齿加工流程,相比螺旋锥齿轮,装配调整难度更低,对安装支座的轴向定位精度容错空间更大,适合中低速、中等载荷的传动工况,日常维护时的齿侧间隙调整也更为便捷,

  不需要复杂的专用工装即可完成啮合间隙校准。齿轮本体的轮齿沿节锥面均匀分布,两个配对齿轮的节锥顶点重合于两轴交点位置,设计时严格保证齿面啮合的重合度满足传动平稳性要求,避免单齿受力过大出现齿面崩损或异常磨损;齿轮背部的轴段为一体化结构,轴段直径与轮齿小端尺寸做了平滑过渡,减少应力集中点,轴端预留的安装面可适配平键、花键等不同的轴系连接方式,能够匹配不同设备的输入输出轴连接需求。在安装边界方面,这套锥齿轮副的两轴安装孔位需保证轴线垂直相交,交点与齿轮节锥顶点的偏移量需控制在允许公差范围内,否则会出现齿面偏载、传动噪音增大、轮齿磨损加快等问题;齿轮啮合的齿侧间隙需根据传动工况的载荷大小、运行转速调整,轻载高速工况下间隙取较小值,

  重载低速工况下适当放大间隙,避免热胀后出现卡齿现象。实际应用中,这类锥齿轮副的传动比可根据配对齿轮的齿数比灵活调整,能够满足不同设备的转速匹配需求,比如在小型输送设备的转角驱动位,可通过齿数比调整将电机的高转速降低至输送辊所需的工作转速,同时完成动力传输方向的90度转向,省去了额外的链轮、皮带轮换向结构,让设备整体布局更为紧凑。齿面的接触精度是影响传动寿命的核心因素,设计时已对齿面接触区做了优化,保证额定载荷下接触斑位于齿面中部,避免边缘接触造成的局部应力过大;齿轮的轮毂部分做了加厚处理,能够承受传动过程中的径向力与轴向力复合载荷,适配深沟球轴承、圆锥滚子轴承等不同的支承形式,安装时需在轴系设计中预留轴向调整垫片的位置,

  方便装配时调整齿轮的轴向位置,保证两齿轮的啮合位置准确。在设备选型适配时,需根据传递的额定扭矩、最高工作转速核算轮齿的弯曲强度与接触强度,这套结构的齿形参数可根据实际载荷需求做等比例缩放调整,建模过程中已保证齿形的渐开线轮廓准确,啮合过程中无干涉,可直接用于装配干涉校验、运动仿真分析,也可作为后续加工出图的基础模型,减少设计人员的重复建模工作量。日常运维中,这类直齿锥齿轮的润滑可采用油脂润滑或稀油润滑,根据设备的密封形式选择即可,相比弧齿锥齿轮,其对润滑条件的要求更低,在一些开式传动的简易设备中也能稳定工作,适用场景覆盖从小型轻工设备到中型工程机械的各类垂直轴传动部位。
