高精度双斜齿轮啮合传动结构设计

　　在重载传动系统的布局设计中，双斜齿轮的应用场景覆盖了冶金轧机主传动、船舶主推进轴系、大型矿山破碎设备动力输入段等对传动平稳性、承载能力有严苛要求的工况，这类齿轮副的核心作用是在传递大扭矩的同时，抵消单斜齿轮啮合过程中产生的轴向力，降低轴承端的轴向载荷冗余，提升整套传动链的运行可靠性。从实际设备运行的反馈来看，普通直齿轮在高速重载工况下容易出现啮合冲击、齿面接触应力集中的问题，单斜齿轮虽然啮合重合度更高，但持续的轴向分力会迫使支撑轴承选用更大规格的推力轴承，不仅增加传动箱的轴向安装尺寸，还会提升轴承端的摩擦损耗，而双斜齿轮通过左右对称的旋向齿形设计，让两侧齿面啮合产生的轴向力相互抵消，无需额外设置大承载推力轴承，就能适配高转速、大扭矩的动力传输需求。

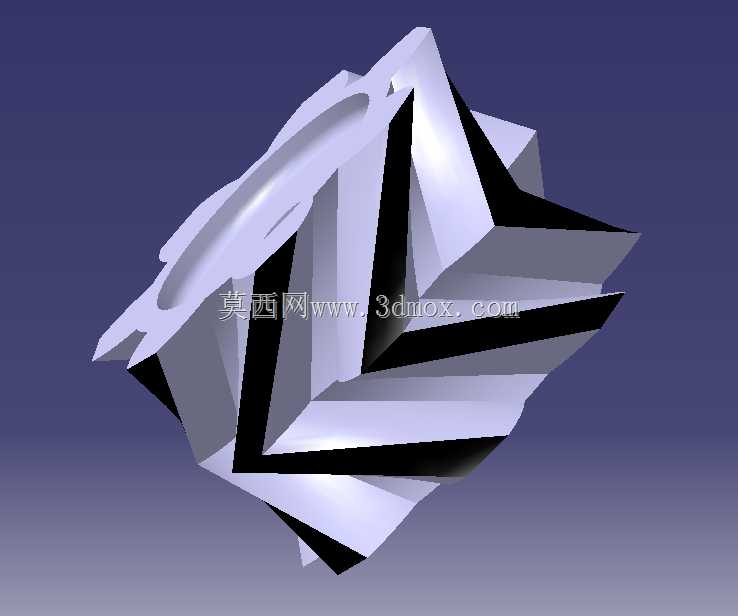

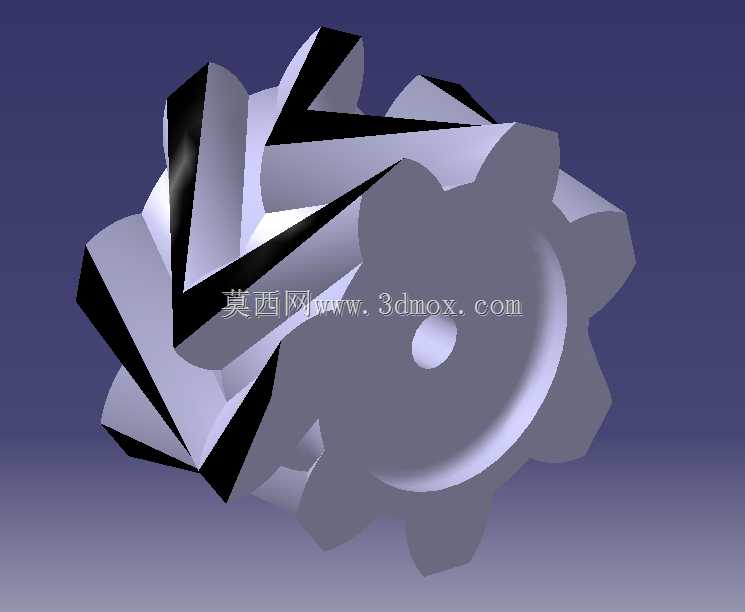

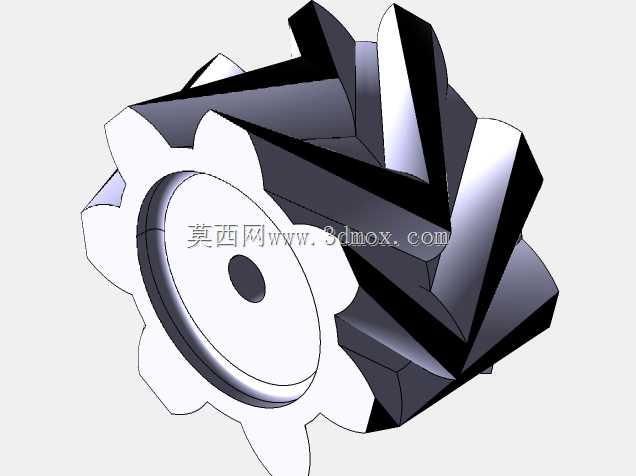

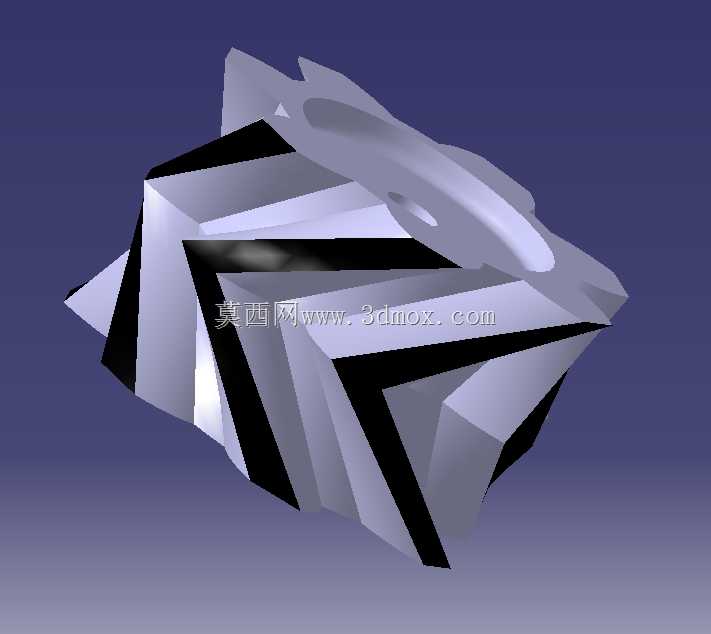

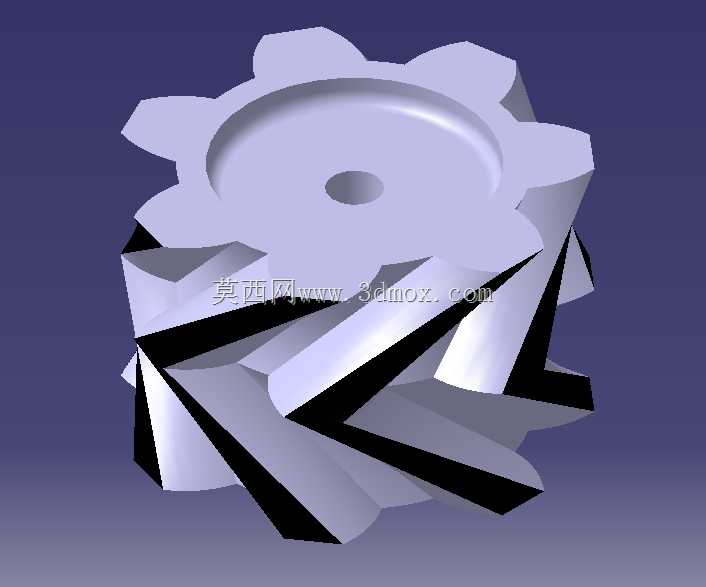

　　这套双斜齿轮的设计思路围绕啮合重合度优化、齿向载荷均匀分布两个核心方向展开，建模过程中先完成单侧斜齿的齿廓渐开线拟合，基于基圆参数生成准确的齿形曲线，再通过镜像阵列生成另一侧反向旋向的轮齿，中间预留的退刀槽宽度严格匹配滚齿、磨齿工序的加工刀具行程，避免加工过程中出现刀具干涉、齿根过渡圆角加工不到位的问题。齿向修形参数的设置充分考虑了轮齿受载后的弹性变形、热变形量，在齿长方向做微量的修鼓处理，避免轮齿啮合时出现端部偏载，降低齿面点蚀、胶合的失效概率。齿廓方向的修缘则针对啮入啮出瞬间的冲击做优化，让轮齿进入啮合时的接触应力平滑过渡，减少高速运转下的传动噪声。

　　从安装边界的尺寸约束来看，这套齿轮副的中心距公差严格控制在IT6级精度范围内，安装时两轴的平行度误差需要控制在齿宽长度的0.001倍以内，避免因轴系偏斜导致单侧齿面载荷骤增。齿轮的内孔直径、键槽尺寸匹配对应规格的传动轴配合公差，采用过渡配合的公差带设计，既保证装配时的定位精度，也方便后期检修拆卸。齿宽的设计结合传递扭矩的大小做匹配，在保证齿面接触强度满足额定载荷1.5倍安全系数的前提下，尽可能控制齿轮的轴向尺寸，避免齿宽过大导致的齿向载荷分布不均问题。轮齿的啮合侧隙根据工作温度、润滑方式做适配，采用油浴润滑的工况下侧隙取值略大于干油润滑工况，补偿高温下齿轮热膨胀带来的侧隙减小量，避免运转过程中出现卡齿、闷车的故障。

　　在实际选型适配过程中，这类双斜齿轮通常搭配深沟球轴承或者短圆柱滚子轴承作为支撑，因为轴向力已经内部抵消，轴承仅需承受径向载荷，能有效缩小传动箱体的整体体积。齿轮的材料选用通常根据载荷等级确定，中等载荷工况下采用40Cr调质后表面淬火，齿面硬度达到HRC48-55，重载冲击工况下则采用20CrMnTi渗碳淬火，齿面硬度提升至HRC58-62，芯部保持足够的韧性来承受冲击载荷。建模过程中对齿根过渡圆角做了精确的曲率控制，避免圆角处的应力集中，提升轮齿的弯曲疲劳强度，经过有限元接触应力仿真验证，额定载荷下齿面最大接触应力、齿根最大弯曲应力均落在材料许用应力范围内，满足长期连续运转的强度要求。
