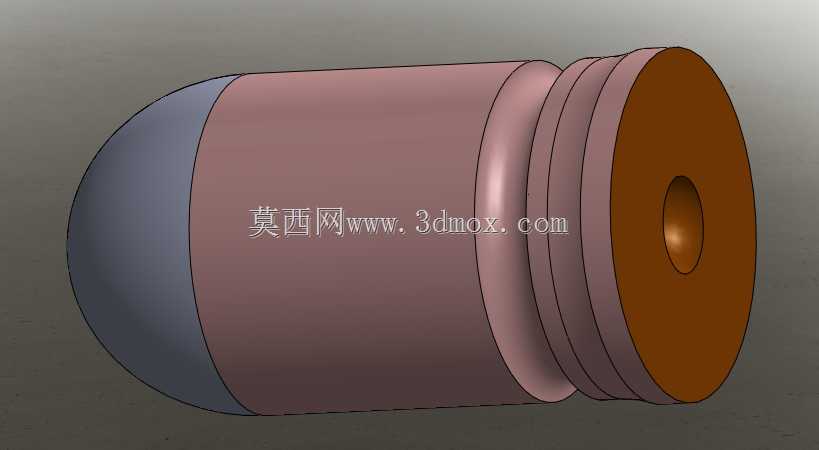

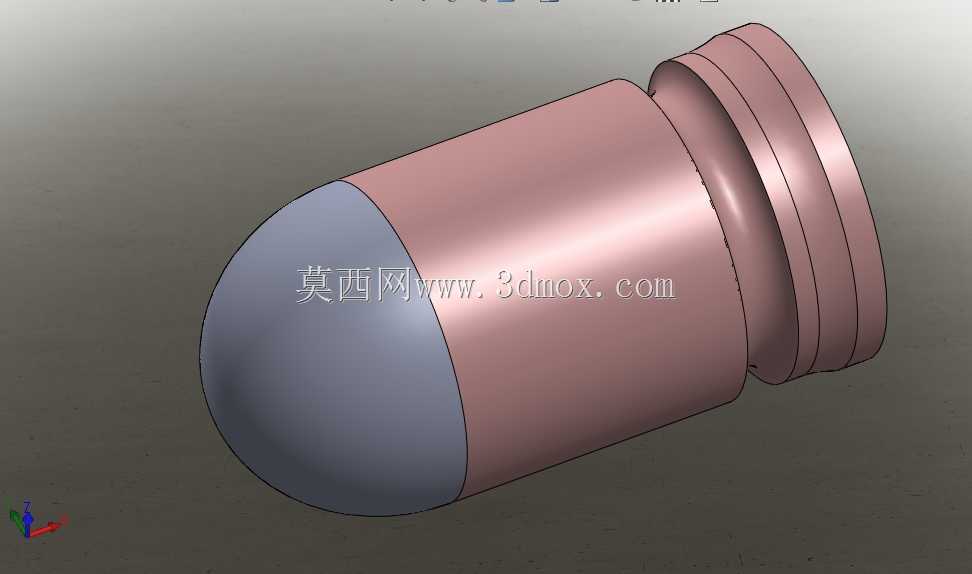

圆头弹头结构三维数模设计

　　在轻武器弹药的结构设计环节，圆头弹头的构型直接关联内弹道适配性、外弹道飞行稳定性以及终点作用效果，这类结构的三维建模需要兼顾结构合理性、装配匹配度与实际工况下的力学表现。从结构功能来看，圆头弹头的头部采用半球形曲面构型，相较于尖头弹头，这类构型在亚音速飞行段的气动阻力特性更平缓，近距离作用时的侵彻停止作用表现更稳定，常见于手枪弹、低速特种弹药的设计方案中，适配近距离防卫、警用配枪等对停止作用有明确要求的使用场景。

　　建模过程中首先要明确弹头与弹壳的装配边界，弹头尾部的多道环槽结构是核心装配定位特征，这类环槽在压装进入弹壳口部时，会与弹壳内壁的收口结构形成过盈配合，既可以保证发射时弹头在弹壳内的定位精度，避免击发前弹头出现松动移位，也能在发射药点燃后，配合弹壳口部的胀紧作用封闭火药燃气，保证膛压稳定作用在弹头尾部，为弹头提供稳定的初始推进力。环槽的尺寸设计需要匹配对应弹壳的口部内径、收口深度参数，过盈量过大易造成压装难度提升、弹壳口部开裂，过盈量不足则会出现弹头松动、燃气泄漏、初速波动超差的问题。

　　弹头主体的圆柱段是与枪管膛线配合的核心区段，圆柱段的外径尺寸需要严格匹配对应枪械的阳线内径，保证弹头嵌入膛线时的变形量处于合理区间，既能让弹头顺着膛线导程获得稳定的旋转速度，保证出膛后的陀螺稳定效应，避免飞行过程中出现弹头翻滚、精度下降的问题，也能减少嵌入膛线时的不必要阻力，降低枪管磨损速率。头部的半球形曲面需要与圆柱段做平滑相切过渡，不能出现曲率突变的折角，否则会在飞行过程中形成不对称的涡流扰动，直接影响射击精度，同时曲面的表面粗糙度要求也较高，建模时需要保证曲面的连续性，减少后续加工环节的修形工作量。

　　从设计思路层面，这类圆头弹头的质心位置需要控制在弹头总长的靠前区段，通常位于头部曲面与圆柱段衔接位置附近，质心过于靠后会导致飞行稳定性下降，出膛后易出现章动角过大的问题，直接影响散布精度。弹头的内部结构可根据用途调整，实心结构的弹头多采用铜被甲加铅芯的构型，铜被甲可以保证弹头结构强度，避免在嵌入膛线时出现弹头碎裂、挂铜的问题，铅芯则可以调整弹头整体密度，控制弹头重量在合理区间，保证内弹道性能的一致性；部分特种用途的圆头弹头也会在头部预留空腔，或者采用复合弹芯结构，兼顾侵彻能力与停止作用。

　　在实际建模过程中，需要严格控制各特征的同轴度，头部球面、圆柱段、尾部环槽的回转轴线必须完全重合，同轴度公差需要控制在微米级，否则弹头在膛内运动时会出现偏磨，出膛后初始扰动过大，直接影响射击精度。尾部的环槽棱边需要做微小的倒角处理，避免压装时切削弹壳内壁的镀层，同时也能引导弹头顺利进入弹壳口部，提升装配效率。另外，弹头的整体重量公差需要控制在极小范围内，同一批次的弹头重量差过大会导致初速离散度超标，影响弹道一致性，建模时需要准确计算各部分结构的体积，结合选用材料的密度参数核算整体重量，为后续的结构优化提供数据支撑。

　　这类圆头弹头的结构设计还要考虑生产加工的工艺性，所有回转特征都要适配车床的加工流程，避免出现无法加工的倒扣、窄槽结构，表面特征要便于后续的被甲包覆、表面氧化处理等工序，减少生产环节的工艺难度，提升批量生产的良品率。在与枪械供弹结构的适配性上，弹头的圆头构型可以在供弹过程中顺利沿导弹斜面爬升进入弹膛，避免出现尖头弹易发生的顶弹、卡弹故障，提升供弹可靠性，这也是多数手枪弹药采用圆头构型的重要原因之一，尤其在自由枪机式的自动手枪结构中，圆头弹头的供弹流畅度表现明显优于同口径的尖头弹头。
