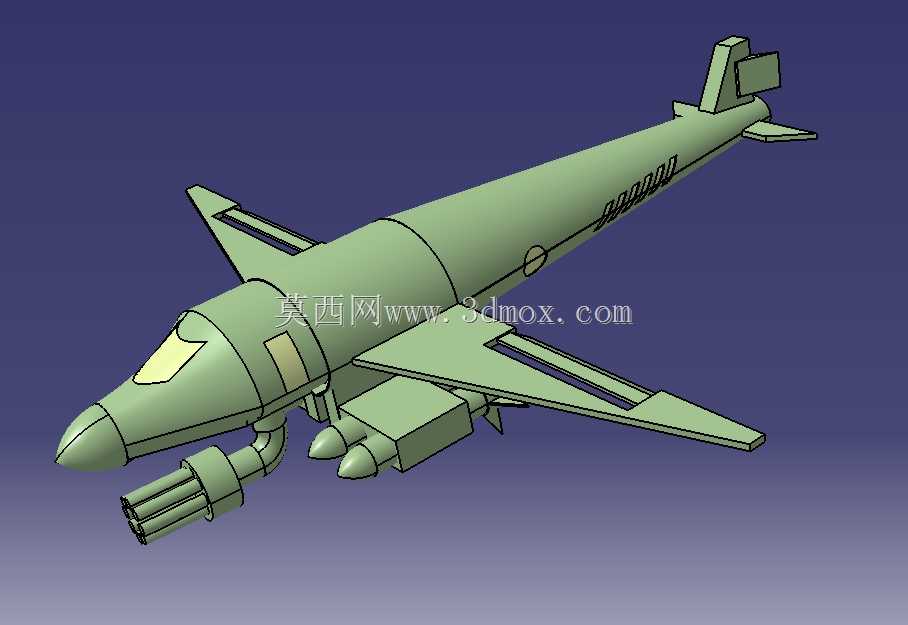

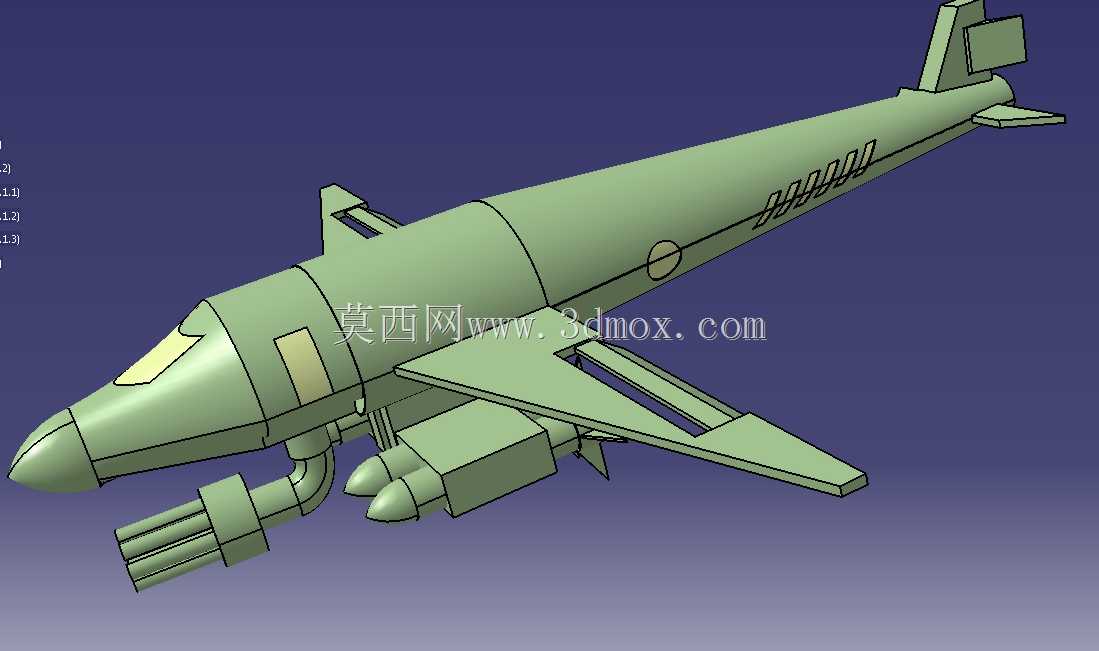

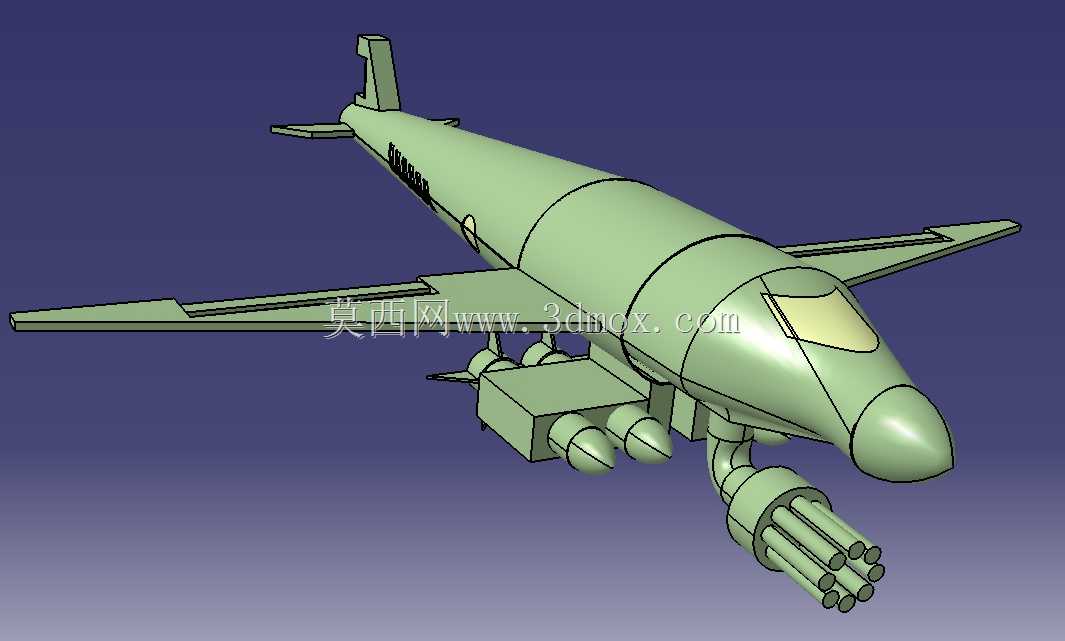

带外挂武器舱的对地攻击战机结构设计

　　这款固定翼攻击机的三维结构设计，核心围绕低空近距支援作战场景展开，区别于高空高速制空战机的气动取向，整体构型优先考虑低速下的操控稳定性与对地打击视野，在建模阶段就对机身截面、翼面布局做了针对性调整。机身采用近似旋成体的截面设计，前段尖锐机头逐步过渡到中段等直舱段，既保证了前向飞行的减阻效果，也为内部航电设备、燃油舱预留了规整的安装空间，机头下方预留的光电探测窗口安装位，可直接兼容现役对地瞄准吊舱的安装接口，不需要额外设计转接支架，能减少现场改装的工作量。

　　机翼选择了大后掠角下单翼布局，翼面相对厚度控制在较低区间，兼顾了亚音速飞行的升阻比与高速突防的减阻需求，机翼后缘设置的分段式操纵面，分别对应副翼与襟翼功能，建模时预留了操纵摇臂的安装空腔，可直接适配常规液压作动筒的安装行程，不需要对翼面内部结构做二次切削。机翼下方的挂点接口做了标准化设计，既可以挂载副油箱拓展转场航程，也能挂载对地攻击弹药，本次模型呈现的机身侧下方外挂多管航炮吊舱，是近距支援任务的核心配置，吊舱与机身挂架的连接采用标准挂耳接口，安装边界与现役通用挂架完全匹配，地勤人员可快速完成拆装作业，不需要定制专用吊装工具。

　　尾翼部分采用常规垂尾加平尾的布局，垂尾后缘设置方向舵，平尾为全动式设计，在低速大迎角飞行状态下能提供足够的操纵力矩，避免低空突防时遇到紊流出现操纵失稳的问题。机身尾部的发动机舱段做了包覆式设计，尾喷口略微向下倾斜，可减少地面火力对发动机热端部件的直接命中概率，同时也能降低红外信号特征，提升战场生存性。起落架部分采用前三点式布局，前起落架布置在座舱后方的机身承力框位置，主起落架收纳于机翼根部的舱段内，建模时预留了起落架收放的运动间隙，收放作动筒的安装点与机身主承力结构直接连接，可承受着陆时的冲击载荷，不需要额外加强局部结构。

　　座舱部分采用整体式风挡设计，风挡框架的安装边做了贴合机身曲面的过渡处理，既保证了飞行员前向与侧向的对地观察视野，也减少了风挡位置的气动阻力，座舱内部预留了弹射座椅、驾驶杆、仪表板的安装空间，接口尺寸与现役同类战机的座舱设备兼容，可直接导入成品设备模型完成总装。机身表面的口盖设计遵循了地勤维护的可达性原则，设备舱、燃油舱、航电舱对应的维护口盖均布置在机身易接近的位置，口盖边缘的连接孔位按标准快卸螺栓间距排布，可缩短日常维护的开盖时间，提升再次出动的效率。

　　从安装边界来看，整机翼展与机身长度的比例控制在合理区间，可适配多数前线机场的停机位尺寸，不需要对现有机库、滑行道做扩建改造，外挂吊舱的最低点与地面的净距满足野战机场粗糙跑道的起降要求，避免起降过程中吊舱擦碰地面引发事故。机身内部的燃油舱采用分舱设计，相邻舱段之间预留了油泵与管路的安装通道，可保证飞行过程中燃油消耗的重心变化在可控范围内，不需要额外设计复杂的重心调节系统。翼面与机身的连接采用翼梁贯穿式结构，翼梁接头与机身主承力框的连接孔位按等强度设计，可承受大机动飞行时的气动载荷，避免连接部位出现应力集中引发结构疲劳。
