精密异形腔体金属结构件三维设计

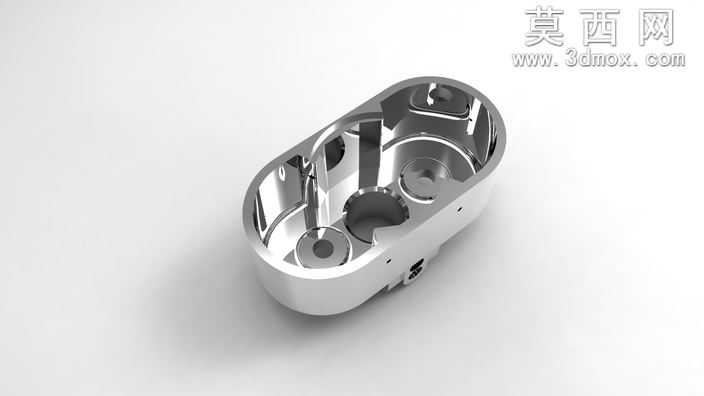

本作品为一款异形腔体类金属结构件的三维设计成果，整体采用长圆形椭环的外轮廓造型，通过三维建模软件完成全参数化的结构搭建，建模过程中严格遵循精密机加工零件的设计规范，对腔体内部的各类安装位、定位孔、加强结构做了精准的尺寸约束。从结构设计来看，该零件为中空壳体结构，内部设置了多组不同直径的圆形安装沉孔、弧形定位槽以及分隔式的腔体隔断，既能够满足内部组件的装配容纳需求，又通过合理的壁厚设计与内部加强结构保证了零件整体的结构强度，避免薄壁结构在加工或使用过程中出现形变。材质表现上，渲染阶段采用了抛光金属材质，通过调整材质的反射率、粗糙度参数，还原出镀铬或抛光不锈钢材质的高光亮面质感，光影渲染时采用柔和的工作室布光方案，多角度的光源设置既清晰展现了零件外轮廓的流畅曲面，也精准呈现出腔体内部的凹凸结构细节，让金属材质的冷冽质感与精密加工的工艺感得到充分体现。设计思路围绕零件的实际装配使用需求展开，外轮廓的圆角过渡处理避免了尖锐边角带来的加工难度与使用安全隐患，侧壁上预留的细小定位孔与安装孔位严格对齐内部装配基准，保证后续零件装配时的同轴度与位置精度，腔体内部的隔断结构不仅起到分隔不同安装区域的作用，也进一步提升了壳体的抗形变能力，整体结构在满足功能需求的前提下尽可能做了轻量化处理，去除了不必要的冗余材料，兼顾了结构强度与零件重量控制。建模过程中对所有的孔位、曲面、倒角都做了特征化处理，方便后续根据实际需求调整尺寸参数，也为后续的工程图导出、数控加工编程提供了完整的模型基础，渲染输出的效果清晰展现了零件的所有结构细节，能够直观呈现该精密金属腔体件的最终成品形态与工艺质感。
