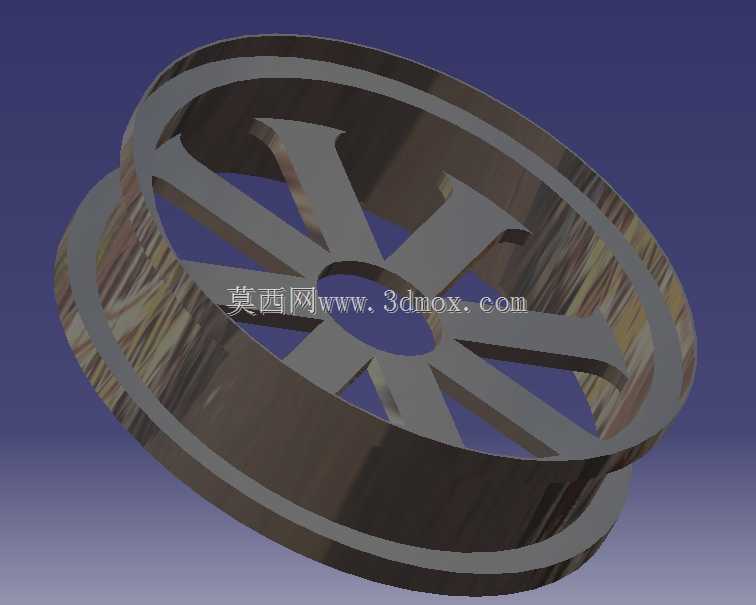

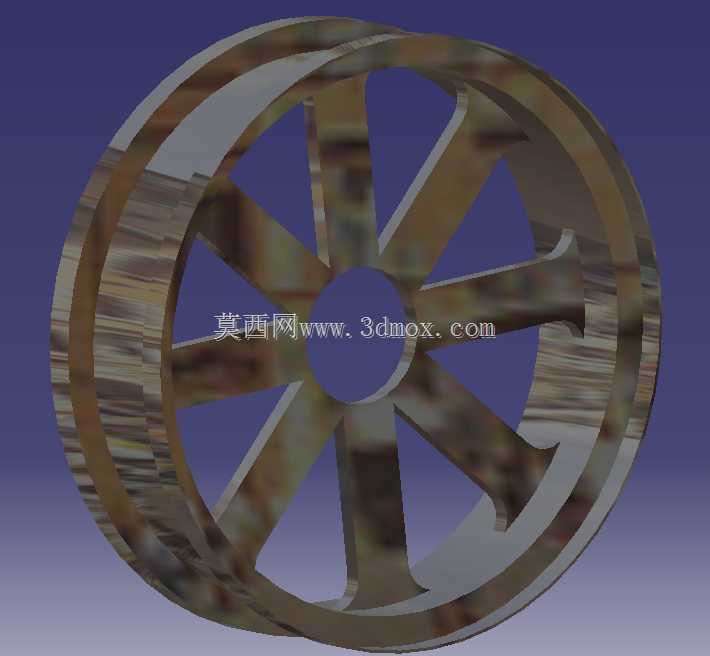

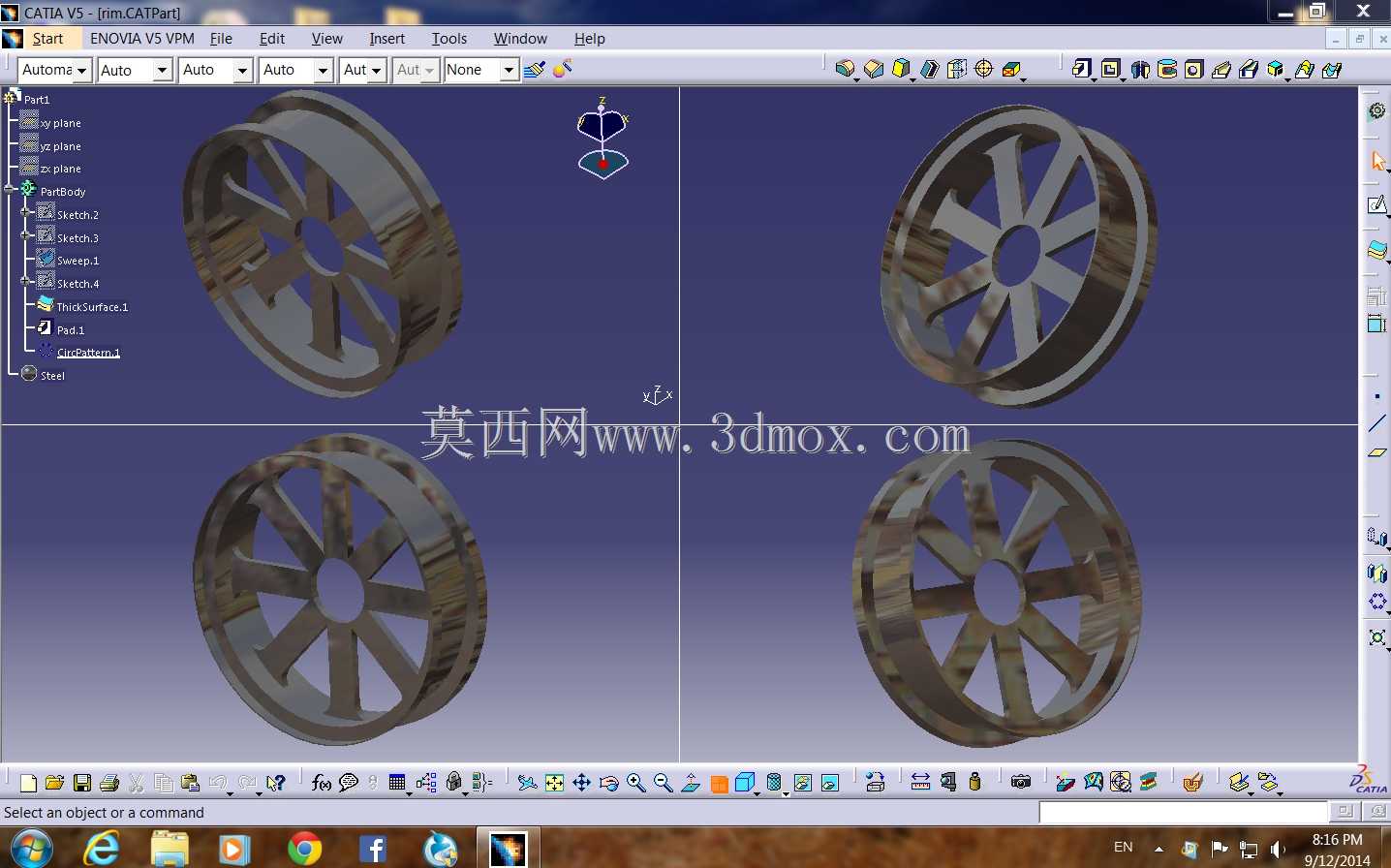

八辐条镂空轮毂结构三维设计

　　这款八辐条镂空轮体结构，主要面向小型乘用车辆、低速代步设备以及非道路小型行走机械的行走系统配套场景，在日常结构选型中，这类辐条式轮体相比同尺寸板式轮辋，能在保证结构强度的前提下降低整体转动惯量，对于行走系统的动力响应提升有明显帮助，尤其是在频繁启停的工况下，更小的转动惯量能减少传动端的冲击载荷，延长半轴、轴承等配套部件的使用寿命。

　　从实际使用场景来看，这类轮体既可以适配充气橡胶轮胎，也可以根据需求搭配实心免充气轮胎，轮辋的边缘设计有标准的胎圈座结构，安装轮胎时胎圈能够完全卡入胎圈座的限位槽内，避免车辆转向或者急加速时轮胎出现脱圈风险，轮辋的轴向宽度经过匹配计算，对应常规断面宽度的轮胎安装后，轮胎侧面不会超出轮辋的安装边界，不会和车架、转向节等周边部件发生运动干涉。中心的安装孔位按照常规轮毂的安装基准设计，中心孔的同轴度公差控制在0.02mm以内，安装后能够保证轮体的回转精度，减少车辆高速行驶时的轮端抖动问题，周边的螺栓孔分布圆尺寸匹配常规的四孔安装规格，孔位的位置度公差满足装配要求，不需要额外修配就可以直接和轮端法兰对接安装。

　　设计过程中，辐条的排布采用了对称式八辐布局，每根辐条的截面从中心安装盘位置向轮辋方向逐渐收窄，这种变截面的设计一方面可以优化应力传递路径，车辆行驶过程中路面传递的冲击载荷从轮辋经过辐条传递到中心安装盘时，变截面结构能够逐步分散应力，避免辐条根部出现应力集中导致的断裂问题；另一方面，镂空的辐条间隙可以为制动系统提供足够的通风空间，车辆连续制动产生的热量能够通过辐条之间的空隙快速散出，避免制动鼓或者制动盘因为温度过高出现热衰退，影响制动性能。辐条的厚度经过受力仿真验证，在承受额定垂向载荷、过坑冲击载荷以及侧向转向载荷的组合工况下，最大应力值远低于所选铸造铝合金材料的屈服强度，安全系数满足行走部件的设计要求，同时不会因为过度冗余的壁厚增加不必要的重量。

　　轮辋的边缘设计有凸起的轮缘结构，高度符合轮胎安装的标准要求，既能够对轮胎胎侧起到防护作用，减少车辆靠边行驶时胎侧被路肩剐蹭破损的概率，也能够在轮胎充气时起到限位作用，保证轮胎充气后胎圈准确就位。轮体的表面预留了足够的加工余量，铸造完成后可以对中心安装孔、螺栓孔以及胎圈座位置进行精加工，保证各个配合面的尺寸精度和表面粗糙度要求，不需要后续额外的堆焊或者补加工工序。在实际选型匹配时，需要注意轮体的偏距参数和原车的轮端空间匹配，偏距过大或者过小都会导致轮体突出车身或者蹭到内侧的悬架部件，这款轮体的偏距设计参考了主流小型代步车辆的轮端空间参数，安装后轮距变化在合理范围内，不会对转向系统的阿克曼角造成明显影响，也不会增加转向拉杆的额外受力。另外，辐条的镂空形状也考虑了后期的动平衡校正需求，轮辋的内侧边缘预留了平衡块的安装位置，不管是粘贴式平衡块还是卡扣式平衡块都可以牢固固定，校正动平衡后能够保证轮体在全转速范围内的平稳运转，避免行驶过程中出现方向盘抖动的问题。
