十字轴式万向节传动结构三维数模

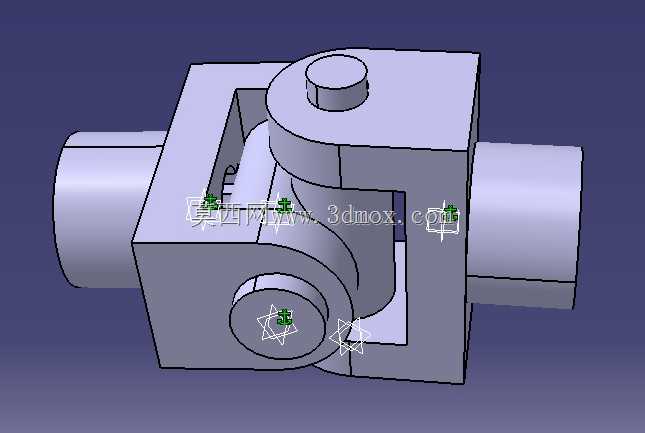

　　在各类需要轴线存在夹角、工作中存在相对位移的两轴传动场景中，万向节是绕不开的核心传动部件，从商用车底盘的传动轴系统，到工业机床的进给传动链，再到农业机械、工程机械的动力传递路径，这类部件都承担着变角度动力传输的核心作用。本次呈现的十字轴式万向节结构，采用分体式十字轴配合带轴承孔的万向节叉设计，两个万向节叉分别对应输入、输出端的连接接口，十字轴的四个轴颈分别嵌入两个节叉的轴承安装位，可实现两轴在存在一定夹角的工况下持续稳定传递扭矩，避免刚性联轴器在轴线不对中时出现的卡滞、应力集中甚至轴系断裂问题。

　　从实际应用场景来看，这类万向节常被用在动力输出端与执行端无法保证严格同轴的设备上，比如车辆行驶过程中悬架跳动会带动驱动桥与变速箱输出端的相对位置持续变化，固定角度的传动部件根本无法适应这种动态位移，而万向节可以在夹角持续变化的过程中保持动力不中断，同时补偿安装过程中产生的同轴度误差，降低装配环节的精度要求，提升整套传动系统的容错率。在工业设备场景中，部分长距离传动的轴系受机架加工误差、运行振动带来的机架形变影响，轴端对中精度会随使用时长出现偏移，加装这类万向节能有效抵消偏移带来的附加载荷，延长轴承、轴类零件的使用寿命。

　　从结构设计思路来看，该万向节的节叉部分采用一体化锻造后机加工的结构形式，叉臂位置的轴承孔与十字轴轴颈采用间隙配合，预留润滑脂存储空间，可在长期运转过程中减少摩擦磨损。十字轴的四个轴颈做了等径设计，保证各个方向的摆动角度一致，最大允许工作夹角可覆盖多数常规传动场景的偏角需求，不会因偏角过大出现传动死点。节叉端部的连接结构采用圆柱轴伸形式，可直接与配套的传动法兰、轴套配合，安装时仅需将两端轴伸插入对应连接件的定位孔，完成周向固定即可投入使用，不需要复杂的对位调整。

　　在安装边界与尺寸控制上，该万向节的整体轮廓做了紧凑化设计，十字轴中心到节叉端面的距离控制在合理范围，不会占用过多的轴系安装空间，适配多数中小型传动系统的安装空间要求。节叉的叉臂厚度经过载荷校核，可承受额定范围内的冲击扭矩，不会在设备启动、急停的瞬时载荷下出现叉臂断裂变形。轴承孔的位置度公差严格控制，保证十字轴装入后四个轴颈受力均匀，避免偏载带来的局部磨损过快问题。在实际选型过程中，需要确认两端连接轴的轴径、工作时的最大传动夹角、额定传递扭矩是否与该部件参数匹配，若应用在高速传动场景，还需成对使用万向节并保证中间轴两端的万向节叉处于同一平面，抵消单万向节带来的转速波动问题，保证输出端转速平稳。

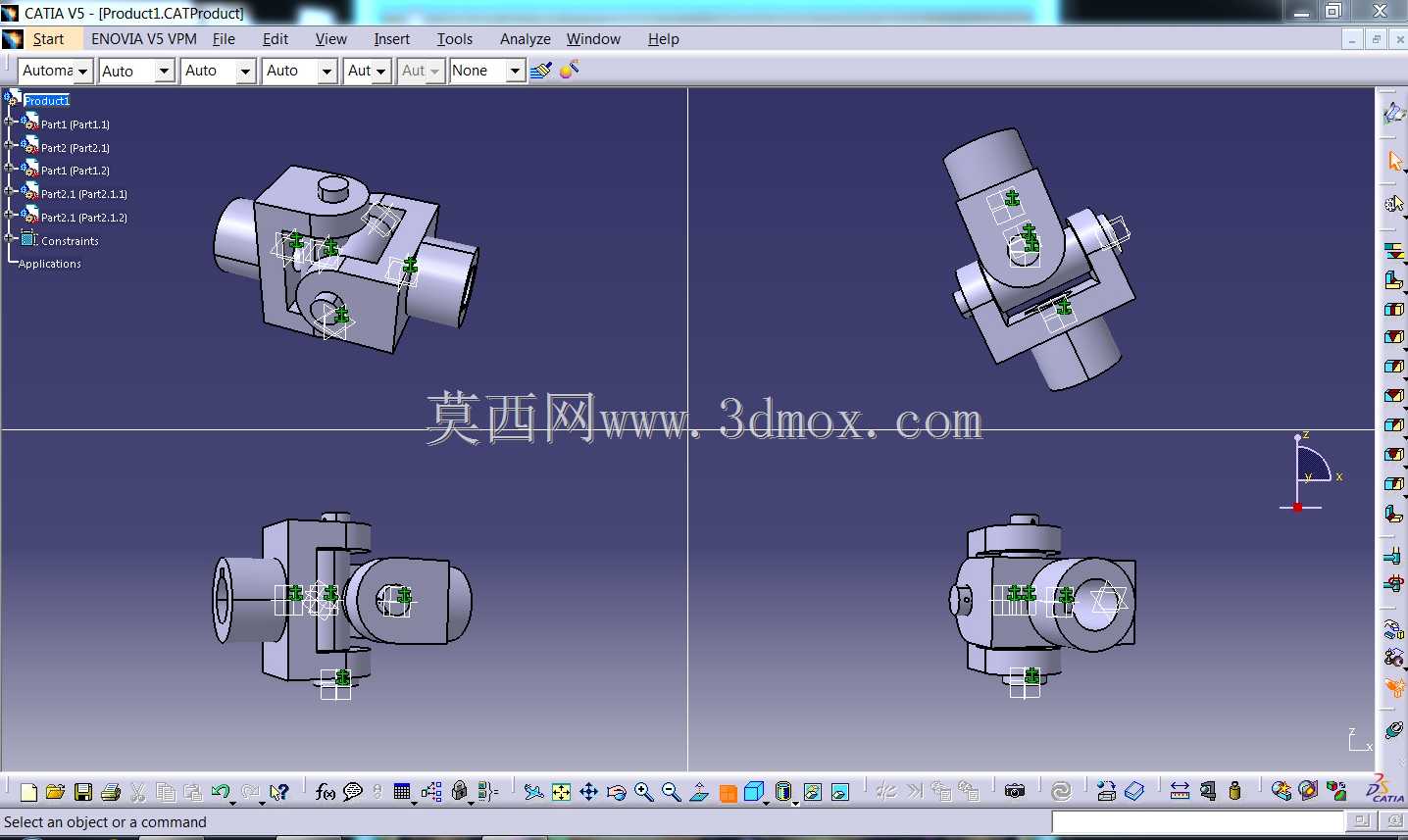

　　从建模细节来看，数模完整还原了各个零件的装配关系，包括十字轴与节叉的配合位置、节叉的加强筋结构、端部连接轴的定位特征，可直接用于传动系统的装配干涉检查、运动仿真模拟，在设计阶段就能验证万向节在最大摆角下是否会与周边零部件出现碰撞，提前规避装配后无法正常摆动的问题。对于需要做设备维护培训、传动原理演示的场景，该数模也可直接用于拆解动画制作，清晰展示万向节的动力传递路径与各零件的配合逻辑，帮助一线运维人员快速理解部件结构，掌握检修要点。
