热力学查理定律演示实验装置结构

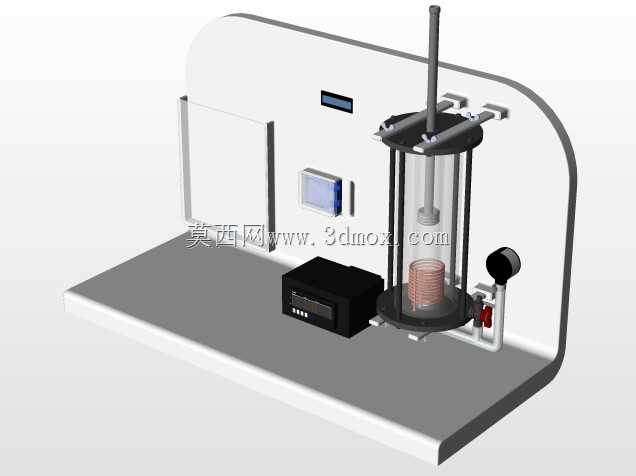

　　这套实验装置核心围绕查理定律的直观演示搭建，主体采用立式活塞缸结构作为核心反应腔体，透明缸体设计可直接观察内部工质状态变化，活塞与活塞杆采用低摩擦密封配合，保证升降过程中腔体内压变化的线性传递，避免额外摩擦阻力干扰实验数据准确性。装置整体集成在一体化台架上，台架采用L型立式背板加水平工作台的结构形式，水平工作台面预留了各功能模块的安装定位孔位，所有外接管路、电控元件均沿台架边缘排布，既避免管路弯折影响气路通畅，也能让实验操作区域保持整洁，防止实验过程中误碰管线导致实验中断。核心活塞缸底部设置了加热与测温集成模块，内置的加热线圈可对缸内封闭气体进行均匀加热，配套的温度检测元件直接伸入缸内气腔中部，避免贴壁测温带来的数值偏差，

　　缸体侧部引出的测压管路连接至高精度压力表，可实时读取封闭气体的压力数值，配合活塞位置对应的体积刻度，能够同时获取温度、压力、体积三个状态参数，完整覆盖查理定律验证所需的变量观测需求。台架背板上集成了数显控制模块，可直接设定加热功率、实时显示当前腔体内温度数值，控制模块采用嵌入式安装，与背板表面齐平，避免突出部分磕碰损坏，控制模块旁预留了数据输出接口，可外接数据采集设备实现参数的自动记录，适配不同层级的教学实验需求。工作台面上除核心活塞缸外，还布置了独立的电控箱体，箱体内部集成了电源模块、功率调节模块与安全保护电路，当缸内温度或压力超过设定阈值时会自动切断加热电源，避免实验过程中出现超压、超温的安全隐患，

　　电控箱体与活塞缸之间的走线全部隐藏在工作台面下方的走线槽内，台面无裸露线缆。活塞组件的设计上，活塞环采用聚四氟乙烯材质，既保证密封性能，又能在长期往复运动中保持较低的磨损率，活塞杆采用硬质光轴加工，表面粗糙度控制在Ra0.8以下，配合顶部的导向套保证活塞运动的同轴度，避免偏磨导致的漏气问题。装置的安装边界方面，整体台架的水平投影尺寸适配常规实验台摆放需求，背板高度满足活塞全行程伸出时不超出顶部空间，所有外接接口均集中在装置后侧，接入电源与气源即可开展实验，无需额外复杂组装。在实际教学场景中，这套装置可直接用于中学物理、大学工程热力学的课堂演示实验，学生可通过手动调整活塞初始位置、设定不同加热温度，记录多组压力与温度的对应数值，

　　直观验证一定质量气体在体积不变时压力与热力学温度的正比关系，相比传统的玻璃管实验装置，这套集成式结构的密封性更好、参数测量精度更高，同时集成的安全防护结构可避免加热过程中烫伤、玻璃炸裂等风险，适合多人次反复操作的教学场景。设计过程中优先考虑了操作的便捷性与观测的直观性，所有需要读数的仪表、显示屏均朝向实验操作人员的常规观测角度，活塞缸采用全透明硬质材质，可直接观察内部加热时气体的扰动状态、活塞的升降动作，让实验过程的物理现象完全可视化，无需借助额外观测设备。管路连接部分全部采用快插接头，后期维护时可快速拆解更换密封件或检测元件，台架底部设置了可调脚垫，可根据摆放台面的平整度调整水平，保证活塞缸处于垂直状态，避免活塞杆倾斜带来的摩擦阻力增大问题。
