封闭式方形齿轮传动减速箱体结构设计

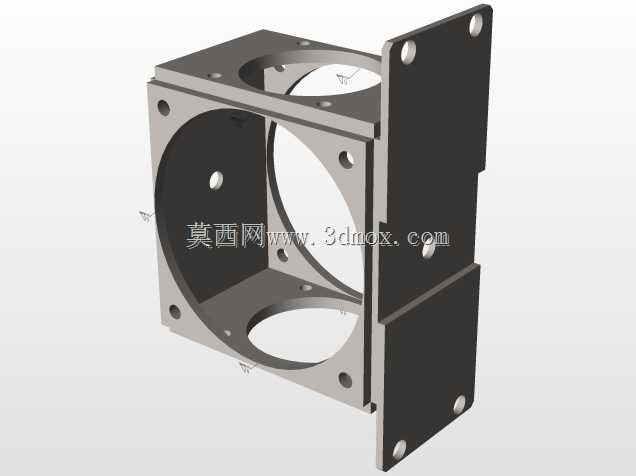

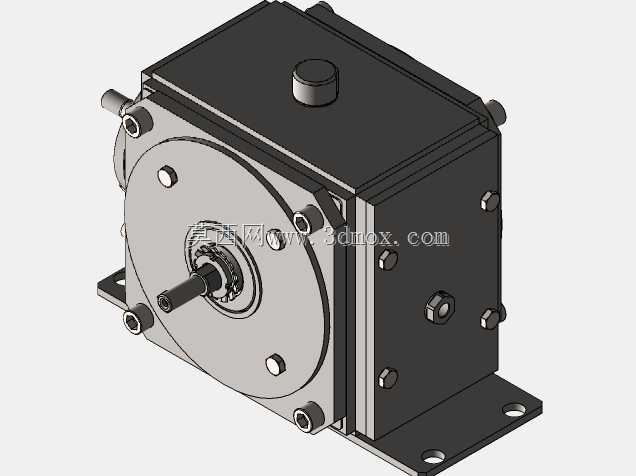

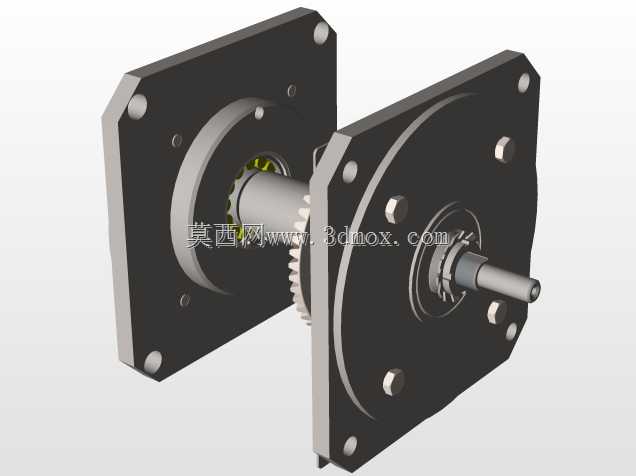

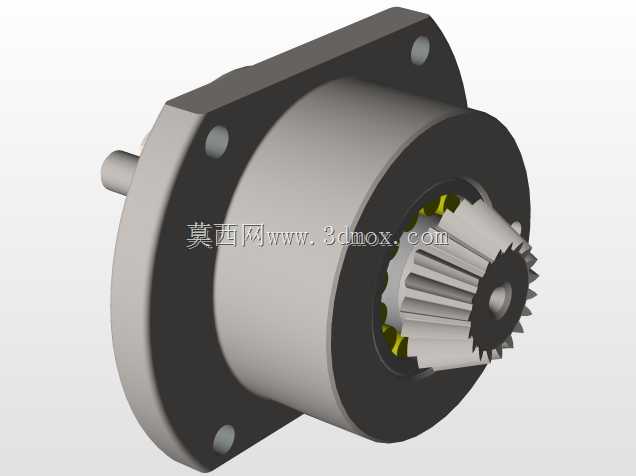

这款齿轮箱是机械传动系统中承担转速匹配、扭矩放大功能的核心传动部件，广泛应用于轻工生产线输送设备、小型自动化专机、食品包装传动单元、农用辅助机具、小型输送辊道等需要对原动机输出转速做减速调整的工业场景中，能够将伺服电机、普通异步电机输出的高转速低扭矩动力，转换为适配作业端需求的低转速高扭矩输出，同时承担传动系统的载荷承载、齿轮副防护、传动精度保持的作用。从设计思路来看，这款齿轮箱采用封闭式方形铸铁壳体结构，壳体做了加厚筋条设计，既能够承受齿轮啮合过程中产生的径向与轴向载荷，避免壳体受力变形导致齿轮啮合间隙偏移，也能为内部齿轮、轴承、传动轴提供密闭的防护空间，阻隔生产现场的粉尘、切削液、水汽侵入传动腔内部，延长内部传动件的使用寿命，同时密闭腔体可以存储润滑油脂，实现齿轮与轴承的长效浸油润滑，降低日常维护的频次。箱体侧面设置了带安装座的输入轴伸出端，输入轴端做了轴承位台阶设计，搭配深沟球轴承承载径向载荷，轴端设置密封槽安装骨架油封，避免润滑油从轴伸位置渗漏；输出轴采用同轴式伸出设计，轴端做了键槽结构，方便外部传动轮、联轴器的安装固定，能够快速对接负载端的传动结构。安装边界上，箱体底部设置了带安装孔的一体式固定脚座，脚座的安装孔做了沉台设计，能够使用内六角螺栓将箱体整体固定在设备机架的安装平面上，脚座的平面做了铣平加工，保证安装后箱体的轴系平行度符合设计要求，避免安装偏差导致的轴承受力不均、齿轮偏磨问题。箱体顶部设置了带密封盖的注油口，日常维护时可以直接打开注油盖补充或更换润滑油，无需拆解箱体；箱体侧面的螺栓连接位做了均匀分布设计，箱盖与箱体的结合面做了精密铣削加工，装配时涂抹密封胶即可实现结合面的密封，避免润滑油渗漏，同时均匀分布的连接螺栓能够保证箱体结合面的压紧力均匀，不会出现局部间隙导致的密封失效问题。这款齿轮箱的整体结构紧凑，方形壳体的设计能够充分利用安装空间，相比圆形壳体的齿轮箱更便于在设备机架上定位固定，传动过程中运行平稳，噪音控制表现优异，适合在对安装空间有一定限制、对传动稳定性有要求的中小型机械设备中使用，能够适配多种不同功率段的原动机，通过更换内部不同齿数比的齿轮副，即可实现不同减速比的调整，满足不同作业场景的转速与扭矩输出需求。
