铝型材框架式驾驶模拟实训装置结构设计

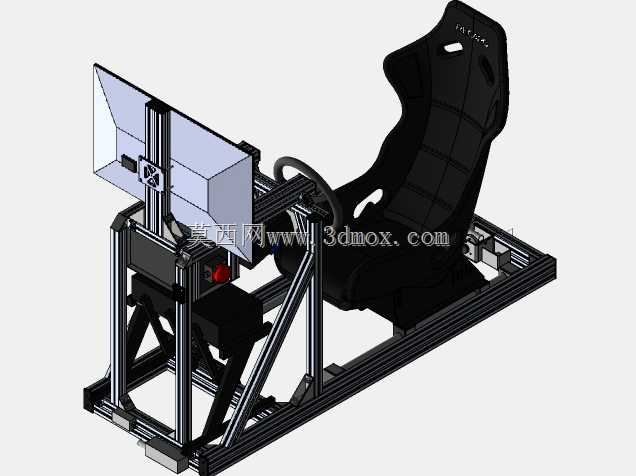

　　这套模拟驾驶装置的整体承载框架采用工业铝型材搭建，型材选型兼顾结构刚性与组装灵活性，所有连接节点采用标准角件与T型螺栓锁紧，无需焊接加工，既方便后期根据使用需求调整部件安装位置，也能在运输过程中拆解为散件降低物流成本。框架底部采用双层型材拼接的矩形底架，沿纵向布置通长型材作为主承力梁，横向设置多根加强横梁分散座椅、转向机构与显示支架的载荷，底架底部预留了脚轮安装孔位与固定调平脚垫的安装位，可根据使用场景选择移动部署或者固定安装两种模式，适配驾校实训、驾培机构体验、赛车模拟娱乐等不同场景的场地布置需求。

　　座椅部分采用包裹式赛车座椅结构，安装位置通过型材槽口可实现前后150mm范围的滑移调节，座椅靠背角度支持多档位锁定，能够适配不同身高体型的使用者坐姿需求，座椅安装支架与底架主承力梁直接连接，可承受模拟驾驶过程中产生的纵向、横向冲击力，避免激烈操作时出现座椅晃动移位的问题。转向机构安装位预留了通用方向盘模拟器的安装接口，安装高度与倾斜角度可通过支架上的长圆孔进行调节，转向机构下方预留了踏板组的安装空间，踏板安装面与水平面呈12度倾角，匹配真实驾驶场景下的脚部操作角度，降低长时间操作的疲劳感。

　　显示支架采用独立的悬臂式结构，与主框架前端的竖梁连接，支持单屏显示器的安装固定，支架高度可沿竖梁槽口上下调节200mm，屏幕俯仰角度可通过铰接节点实现正负15度的调整，保证不同坐姿下使用者的视线都能与屏幕中心保持垂直，减少视觉疲劳。支架走线槽沿铝型材的内置槽道布置，所有显示、操控设备的连接线都可隐藏在型材槽内，通过盖板封挡，避免线材外露造成的勾挂风险，也让整体外观更加整洁规整。

　　从安装边界来看，整套装置的整体外轮廓长度控制在1600mm以内，宽度控制在700mm以内，高度在屏幕升起状态下为1400mm，屏幕降至最低位置时高度为1100mm，可适配常规2.2米层高的室内空间部署，底架的接地面积足够大，即使在模拟急刹、急转向的操作工况下，整体重心也始终落在接地轮廓范围内，不会出现侧翻风险。框架上预留了多个拓展安装位，可根据后续使用需求加装换挡杆、手刹、多屏显示支架、震动反馈模块等配件，无需对主框架进行二次打孔加工，仅需利用型材自带的T型槽即可完成附件安装。

　　在结构设计过程中，重点校核了座椅安装位、转向支架安装位、显示支架安装位的静载荷与动载荷，铝型材的壁厚选型满足150kg额定载荷下的挠度变形要求，所有连接节点的锁紧扭矩按照铝型材连接的标准工艺要求设定，避免长期使用后出现连接松动。踏板区域的安装板采用防滑纹理设计，表面预留了不同规格踏板组的安装孔位，可适配市面上主流的民用模拟驾驶踏板与专业级实训踏板，无需额外制作转接板。整套装置没有复杂的异形加工件，所有零部件均为工业标准件，加工成本低，组装难度小，普通技术人员参照装配说明即可在两小时内完成整机组装，后期维护更换配件也可直接采购标准件替换，降低全生命周期的使用成本。

　　不同于一体式焊接结构的模拟驾驶设备，这种铝型材拼装结构的装置可根据不同使用场景快速调整布局，比如面向驾校科目一、科目二的实训场景时，可将显示支架调整至更高位置，匹配教学视角的观看需求；面向赛车娱乐体验场景时，可将座椅位置后移，增加方向盘与座椅的间距，适配更具沉浸感的坐姿。框架的边角位置全部安装有塑料端盖与防撞胶条，避免使用过程中尖锐的型材边角磕碰造成人员受伤，所有外露的螺栓头都采用圆弧面设计，没有突出的尖锐结构，符合实训设备的安全设计要求。
