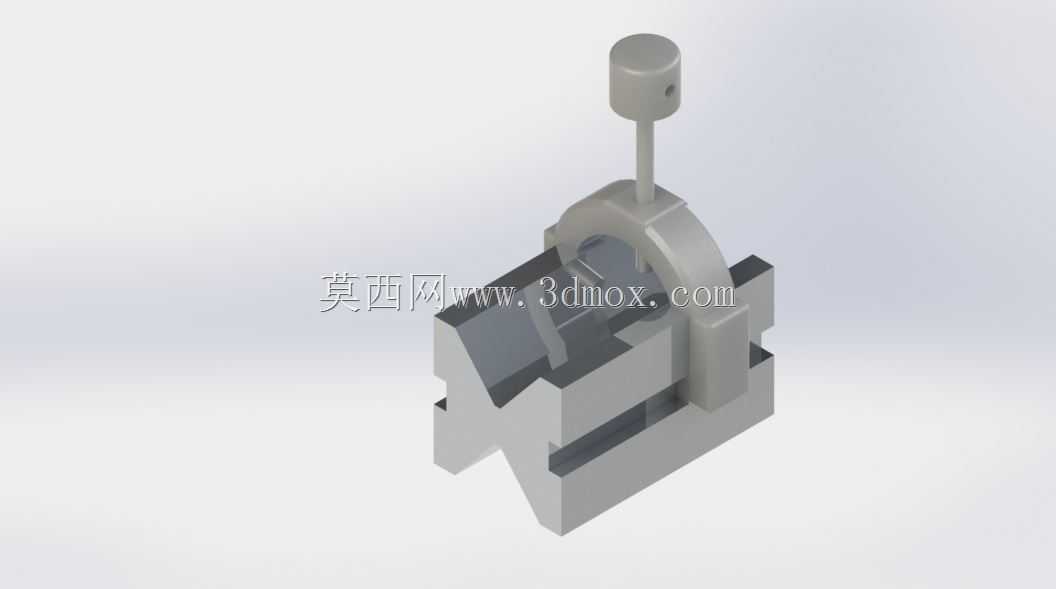

在常规机加工工序的工件装夹环节,这类手动夹持结构常被用于小型轴类、异形块类零件的铣削、钻孔、修配工位,适配普通铣床、钻床、台式磨床的工作台装夹需求,相比普通平口钳,它的V型定位基座可以更好地适配圆柱类工件的周向定位需求,避免装夹时工件出现转动偏移。整个结构的设计逻辑围绕快速装夹、定位可靠两个核心需求展开,底部的V型定位座采用整体式结构,两侧的导向凸台与上压架的导向槽做间隙配合,保证压合过程中不会出现侧向偏移,压架的弧形压合面与V型座的定位槽形成闭合的夹持型腔,针对不同直径的圆柱工件,只要在夹持行程范围内,都可以通过压架的下压实现自定心定位,不需要额外调整定位块位置。顶部的操作杆采用偏心压紧的传动逻辑,扳动操作杆时,
偏心轮结构会带动压架沿导向槽向下运动,依靠偏心结构的自锁特性保持夹持力,不需要额外的螺纹锁紧操作,装夹单个工件的操作时间可以控制在两秒以内,非常适合小批量零件的频繁装夹作业。从安装边界来看,整个夹持装置的底部为平整的安装基面,两侧预留了T型槽螺栓的安装缺口,可以直接固定在机床工作台的标准T型槽上,不需要额外制作过渡连接板,整体的高度尺寸控制在普通平口钳的高度区间内,不会超出常规机床的加工行程范围,操作杆的扳动角度设置在人体工程学适配的区间内,操作人员站在机床工作台前不需要过度抬臂或者俯身就可以完成装夹操作。在实际使用场景中,这类夹持结构除了适配机加工工序,也可以用于装配工位的小型零件固定,比如销轴类零件的销钉压装、
小型组件的铆接作业,它的压合面可以根据被夹持工件的外形更换不同的衬垫,避免夹伤工件的已加工表面。设计过程中,导向配合面的公差选择采用基孔制间隙配合,既保证压架上下运动的顺畅性,又不会因为间隙过大导致夹持时出现压架歪斜的问题,偏心轮的偏心距经过核算,保证在整个夹持行程内,自锁角处于可靠区间,不会因为加工过程中的切削振动导致压架松脱,操作杆的顶端做了滚花处理,即使操作人员手上沾有切削液,也可以稳定扳动操作杆,不会出现打滑的问题。V型定位座的V型角度采用90度设计,是通用夹具的常用角度,适配直径范围覆盖常见的小型轴类零件尺寸,V型面的表面粗糙度要求达到Ra1.6,保证定位精度,避免因为接触面粗糙导致工件定位出现偏差。
整个结构没有采用复杂的传动零件,所有零部件都可以采用常规的45号钢加工制作,加工难度低,后期维护也很方便,偏心轮的转轴位置采用润滑脂润滑,长期使用也不会出现卡滞问题,压架与导向座的配合面可以定期涂抹防锈油,避免车间内的切削液腐蚀导致配合面生锈。在实际选型使用时,需要注意该夹持结构的最大夹持力适配轻切削加工场景,如果是大余量的重切削工序,需要额外增加锁紧结构,或者更换更大规格的夹持装置,避免切削力过大导致工件移位。
