桌面级笛卡尔坐标机械臂结构设计方案

　　这款直角坐标构型的机械执行臂，最初的设计定位是面向小型实验室、桌面级工位的轻载作业场景，区别于大负载关节型工业机器人，它的运动逻辑完全依托X、Y、Z三个正交方向的直线运动实现末端点位控制，没有复杂的关节耦合误差，对于需要精准定位的轻量作业场景适配性极强。从实际落地场景来看，这类结构常被用于小零件的定点拾取、试剂样本的工位转移、小型工件的涂胶点胶作业，甚至是桌面级3D打印、轻量铣削的运动载体，因为三个轴的运动解耦完全独立，运动学正逆解计算量极小，哪怕是入门级的运动控制板卡也能实现稳定的轨迹控制，不需要复杂的算法补偿就能达到不错的定位精度。

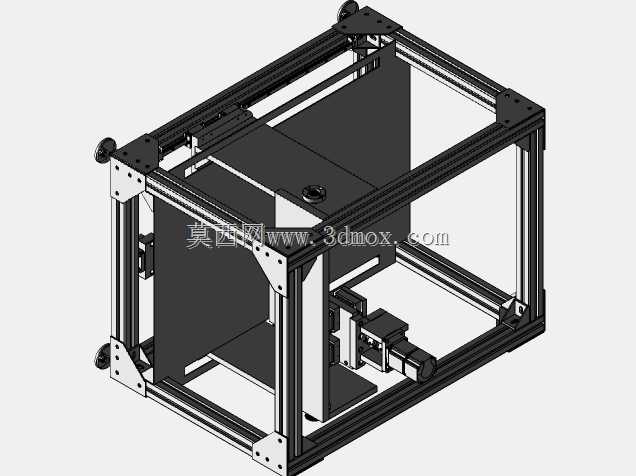

　　从结构设计思路来看，整体采用框架式方管焊接作为主体承载结构，外围的方形框架既是三个运动轴的安装基准，也承担了整机的防护与支撑作用，这种一体式框架设计省去了额外的安装底座，放置在水平工作台面即可使用，不需要打膨胀螺栓做地面固定，对于经常需要调整工位的小型实验室、教学试验场景非常友好。Z轴方向采用竖直布置的直线导轨搭配丝杆传动，执行末端安装在Z轴滑台上，可沿着竖直方向完成升降动作，负责作业方向的进给与抬刀；X、Y两个水平轴的传动组件全部集成在框架内部的下层平台区域，通过同步带或者丝杆的传动带动上层作业平台做正交方向的水平移动，这种动平台的设计反而降低了Z轴悬臂的负载要求，Z轴只需要承担末端执行器的重量，不需要带动工件移动，整机的运动惯量可以控制在很小的范围，运动过程中的抖动也能得到有效抑制。

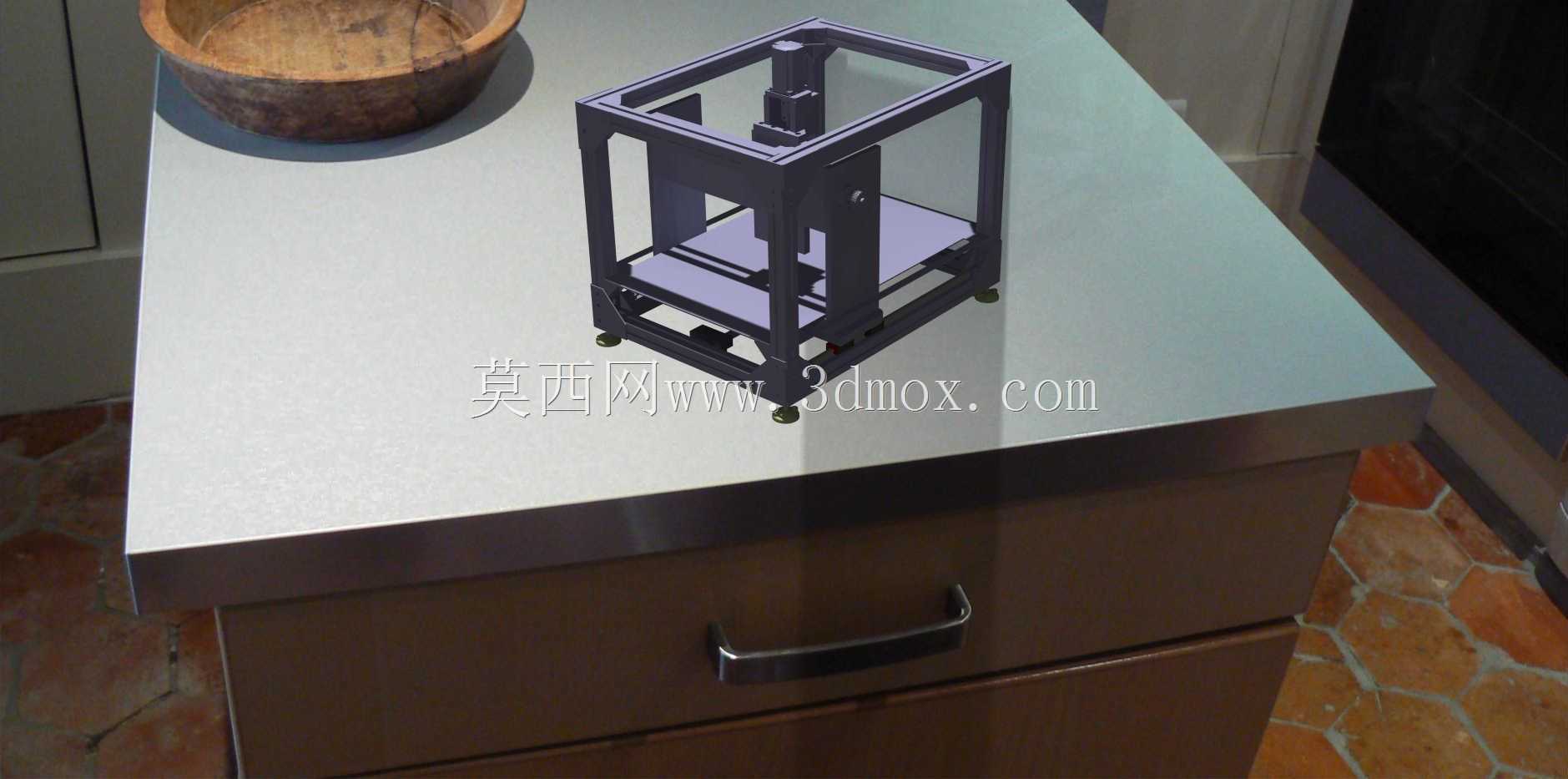

　　在安装边界与尺寸设计上，整机的外轮廓完全控制在常规桌面设备的尺寸区间内，底部支撑脚采用可调式橡胶脚杯，四个脚杯分别布置在框架底部的四个角点，既可以通过旋转脚杯调整整机的水平度，抵消工作台面的平面度误差，橡胶材质的脚垫也能吸收运动过程中产生的微小振动，避免振动传递到工作台面影响其他精密设备作业。框架内部预留了足够的电气安装空间，运动控制板、驱动模块、限位开关的走线全部可以沿着框架方管的内部空腔布置，外部不会有裸露的走线，既避免了运动过程中线缆剐蹭的风险，也让整机的外观更加整洁。三个运动轴的两端都设计了硬限位与软限位双重保护结构，硬限位采用聚氨酯缓冲块搭配金属挡块，即使软限位失效，滑台移动到轴端也会被缓冲块接住，不会出现硬碰撞损坏传动组件的情况；软限位则通过原点光电开关配合运动控制程序实现，每次开机自动回零确定坐标原点，作业过程中实时监控滑台位置，一旦超出设定的作业区间就立即触发停机保护。

　　从功能特性来看，这种笛卡尔构型的机械臂重复定位精度可以轻松做到丝级，完全满足小型精密作业的要求，而且因为三个轴的运动完全独立，后期维护更换配件的成本极低，某个轴的导轨或者丝杆出现磨损，只需要单独更换对应轴的组件即可，不需要拆解整机结构。作业平台的表面采用平整的阳极氧化铝板，平面度经过精加工处理，不管是安装工件夹具还是固定作业工装，都能保证基准面的精度，平台边缘预留了标准的T型槽安装位，用户可以根据自己的作业需求快速更换不同的夹具，不需要重新打孔做安装基准。Z轴末端的安装法兰采用标准的接口尺寸，可以兼容市面上常见的小型末端执行器，比如气动吸嘴、微型夹爪、点胶阀、小型雕刻主轴等等，不需要额外做转接件就能快速换装，拓展不同的作业功能。

　　在结构刚性设计上，框架的方管壁厚经过针对性的选型计算，在整机重量控制在单人可搬运的前提下，保证运动过程中框架的形变量控制在允许范围内，不会因为Z轴下压或者平台快速移动出现框架晃动的情况。传动部分的选型全部采用标准件，直线导轨、滚珠丝杆、同步轮这些配件都是市面上的通用标准型号，后期采购替换非常方便，不需要定制特殊规格的配件，降低了全生命周期的使用成本。整机的设计没有采用复杂的铸造壳体，全部采用板材、型材拼接加工，加工难度低，普通的机加工车间就能完成所有零件的加工制作，非常适合教学场景下的学生实训制作，或者小型创业团队快速搭建原型机做功能验证。
