小型手动螺旋压紧C形夹持工装

　　这类C形螺旋夹持件是车间现场、装配工位、维修场景里出镜率极高的通用工装，不管是小批量零件的粘接固定、工件钻孔时的辅助压紧、薄板件焊接时的对位锁固，还是家用场景里的木工粘接、小件维修夹持，都能看到它的身影，相比快速夹钳，它的压紧力调节范围更广，夹持行程可控，不会因为误触导致夹持松脱，在需要持续稳定静压力的作业场景里适配性极强。

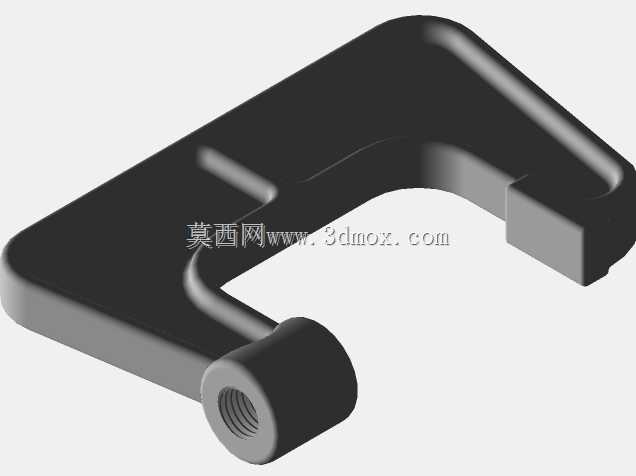

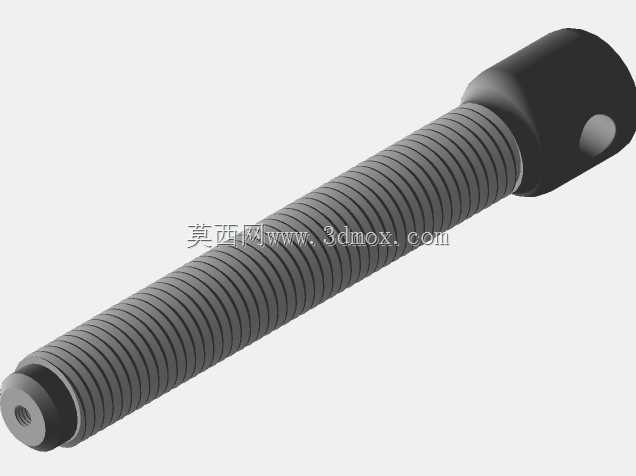

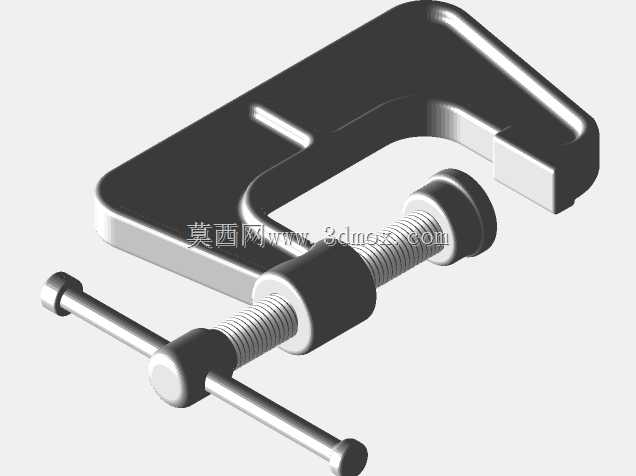

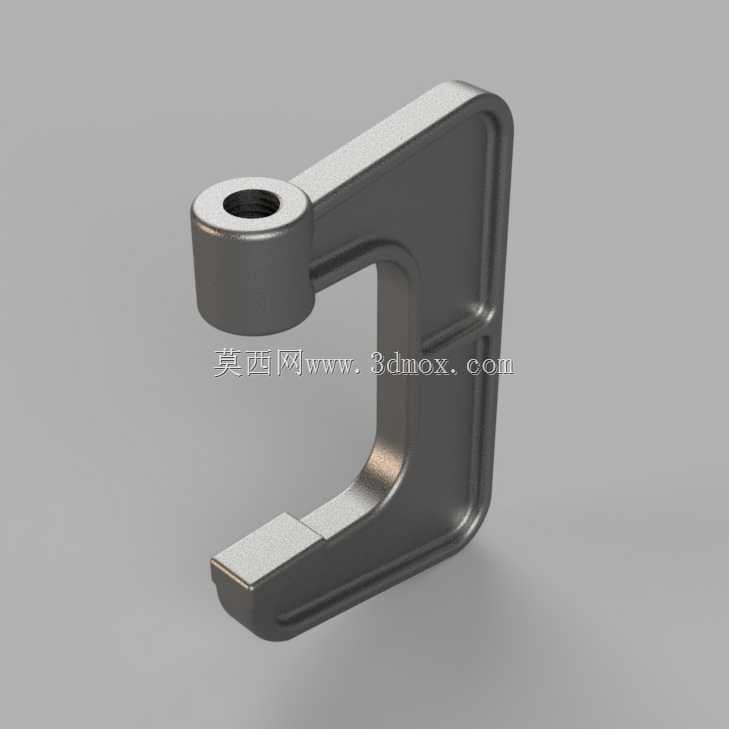

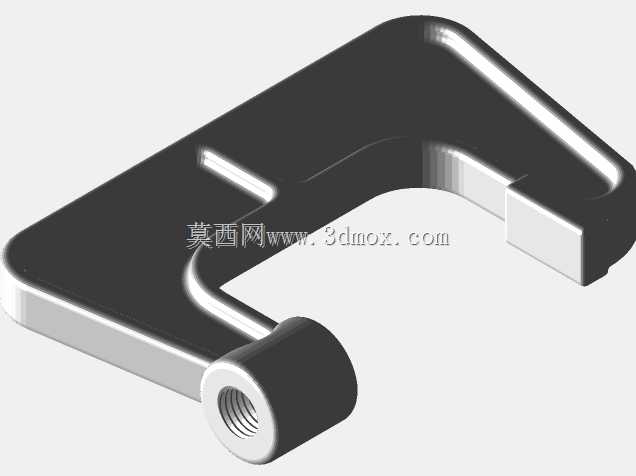

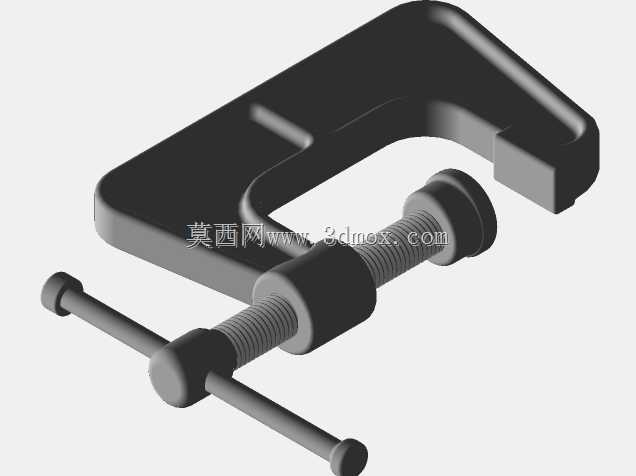

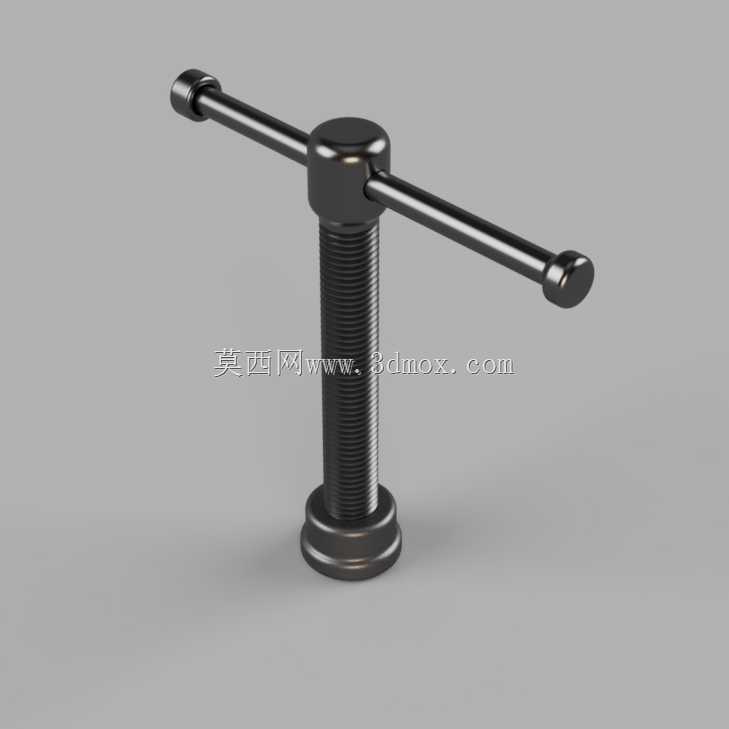

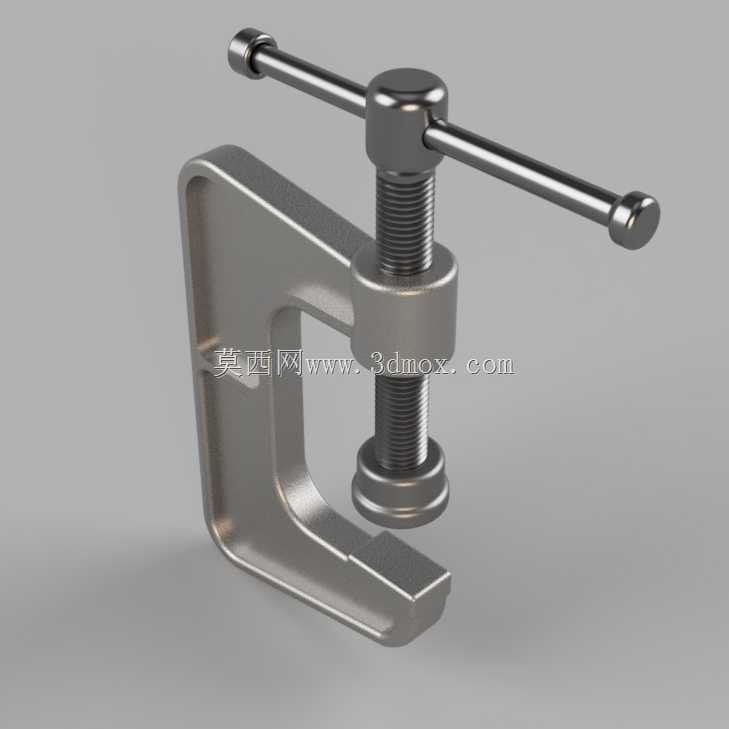

　　整个结构采用经典的C形开口框架设计，框架本身采用一体成型的刚性结构，受力路径从压头位置沿C形臂传导到固定支撑端，没有多余的拼接结构，避免了拼接缝隙带来的夹持形变问题。螺旋副是整个夹持结构的核心受力部件，采用梯形螺纹设计，具备良好的自锁性能，当施加在T型手柄上的扭力撤除后，螺杆不会因为工件的反作用力自行回退，能长时间保持稳定的夹持压力，不会出现夹持松脱的问题。T型手柄的长度经过适配设计，不需要额外加力杆，单人徒手操作就能输出足够的压紧力，手柄两端做了圆头处理，操作时不会硌手，连续转动调整行程时的手感更顺畅。

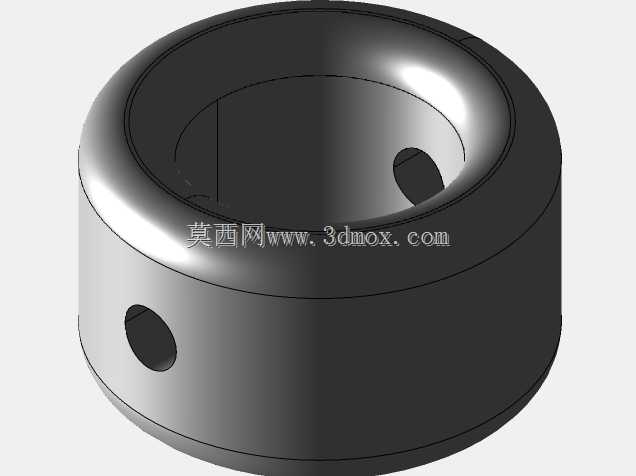

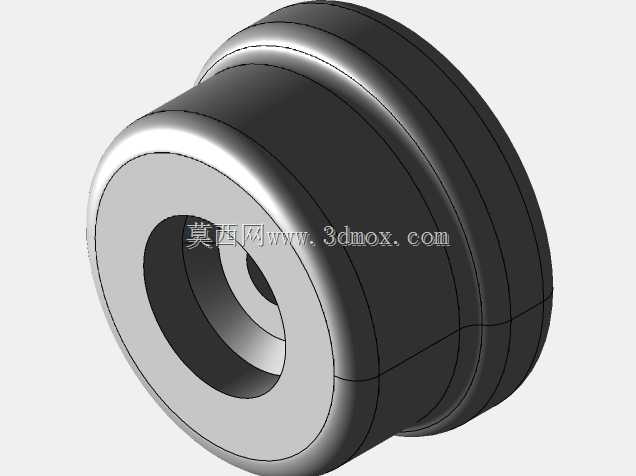

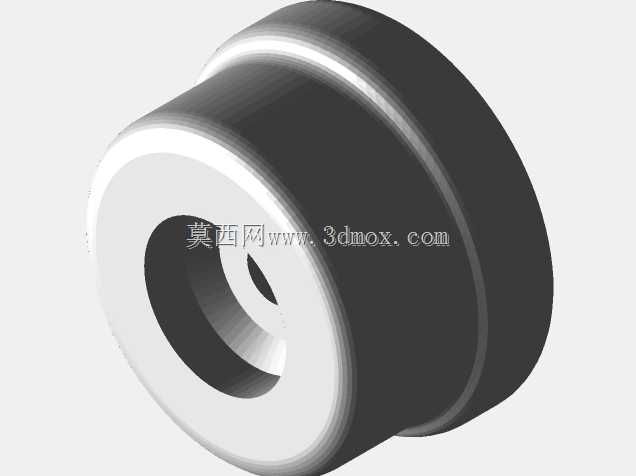

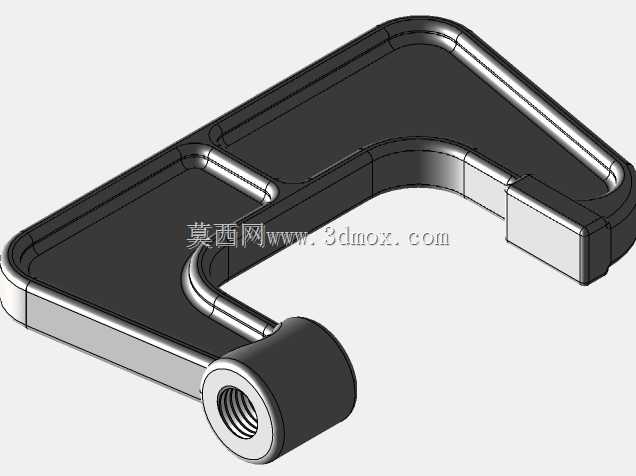

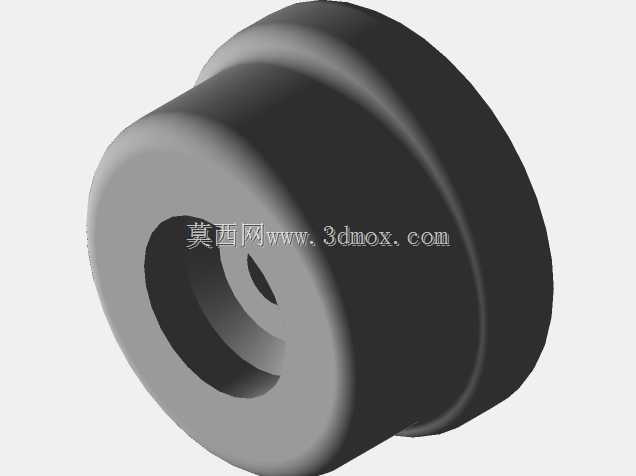

　　压头部分采用活动式端面设计，压紧工件时压头可以小幅自适应贴合工件表面，不会因为螺杆转动带动压头摩擦工件表面，避免在工件光洁表面留下压痕或者转动刮痕，对于表面质量要求高的抛光件、电镀件、阳极氧化件的夹持作业更友好。C形框架的开口深度和开口高度做了平衡设计，既可以满足常规厚度零件的夹持需求，也能伸入到部分带台阶的工件内侧进行压紧作业，框架的臂厚经过受力校核，在满行程夹持时，C形开口的形变量控制在合理范围内，不会因为夹持力过大导致框架开口外张变形，影响夹持精度和结构寿命。

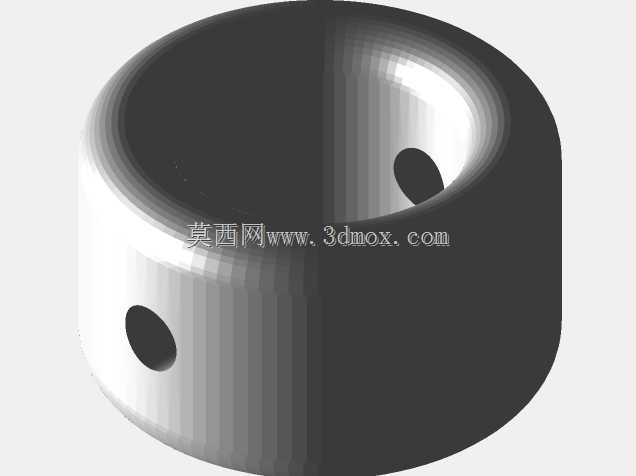

　　在实际设计建模过程中，需要重点关注几个核心配合尺寸：首先是螺杆与框架上螺纹孔的配合公差，梯形螺纹的配合间隙不能过大，否则会出现夹持晃量，也不能过紧导致转动卡滞，需要兼顾传动顺畅度和夹持刚性；其次是活动压头与螺杆端部的连接结构，要保证压头可以自由转动但不会从螺杆端部脱落，在压紧作业时能灵活贴合工件表面；另外C形框架的内侧拐角处要做合理的圆角过渡，避免应力集中，在反复承受夹持反作用力时不会出现拐角处开裂的问题。

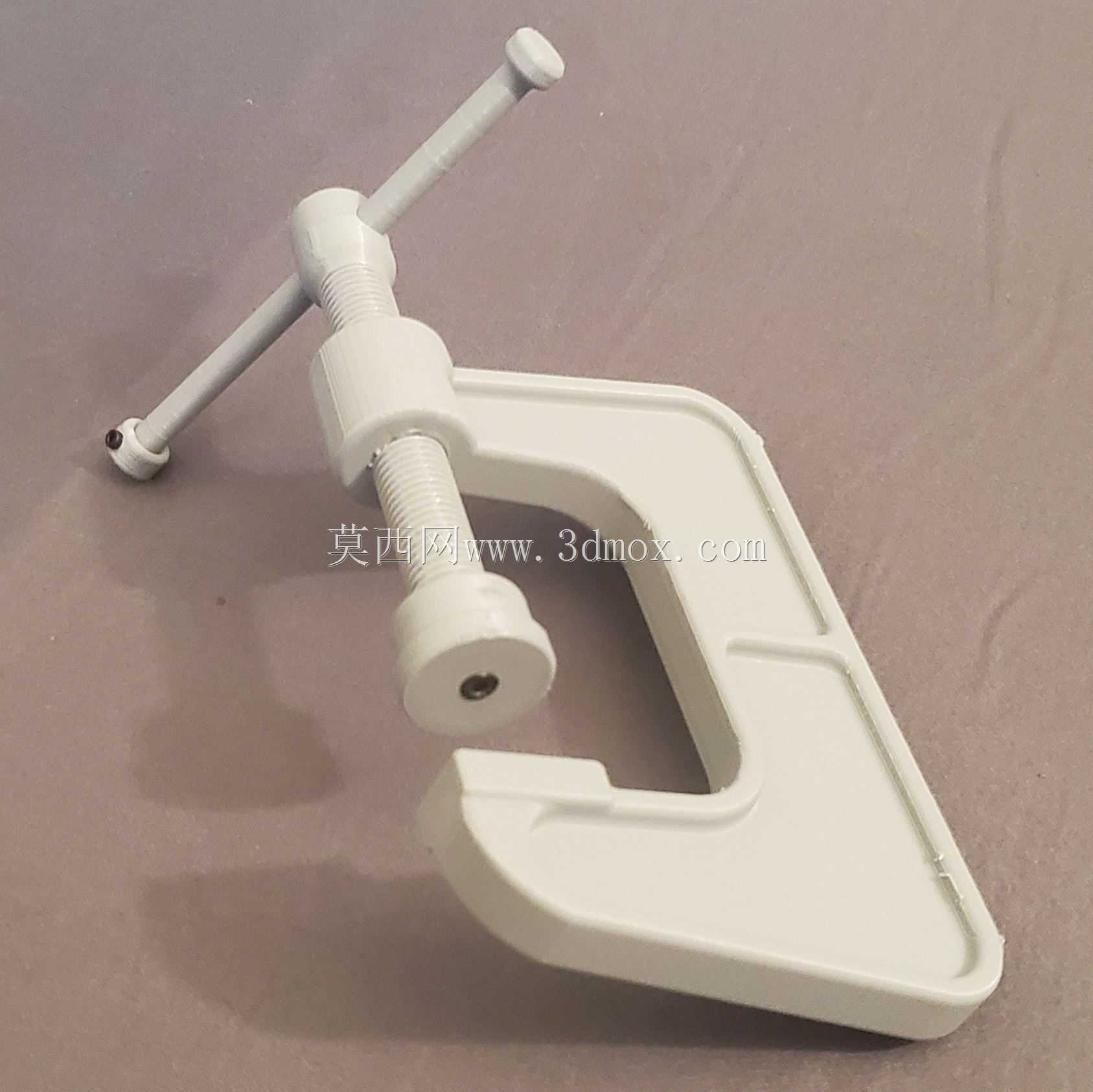

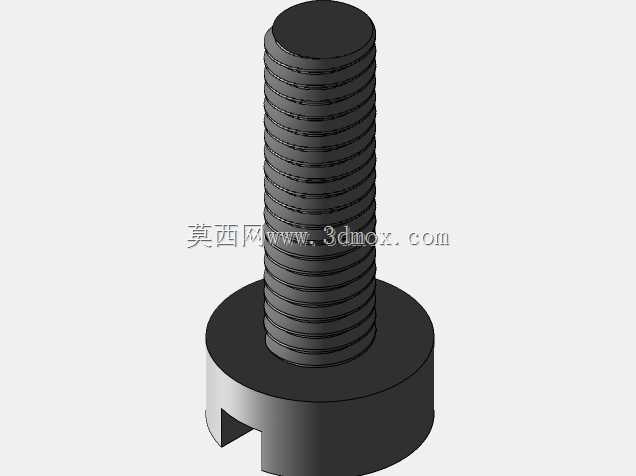

　　这类小型C形夹的安装没有复杂的固定要求，本身属于便携式手动工具，不需要固定在工作台面上，可以根据作业需求随时移动位置，适配不同的作业场景。如果需要用于工位上的重复定位夹持，也可以在C形框架的固定端底面加工安装孔，通过螺栓将其固定在工装板或者工作台面上，作为快速压紧工位使用。相比大型台虎钳，它的占用空间更小，重量更轻，对于小尺寸零件的夹持作业，操作灵活度更高，不会因为工装本身的体积过大干涉作业空间。在3D打印验证这类结构时，需要注意C形臂的打印方向，尽量让受力方向与打印层纹方向垂直，避免层间受力导致断裂，对于螺纹部分，如果采用打印成型，需要预留足够的配合间隙，也可以采用金属螺纹嵌件的方式提升螺纹副的使用寿命，缩小尺寸比例打印时，要同步调整各部分的壁厚比例，避免等比例缩小后部分结构壁厚过薄导致受力断裂，对于尺寸过小的螺钉连接部分，可以采用更小规格的标准紧固件替代，保证装配后的结构强度满足使用需求。
