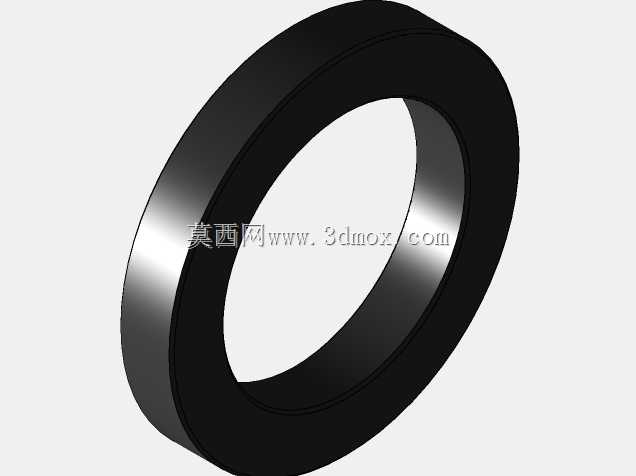

离心泵配套密封环组件结构设计

　　在流体输送系统的工程落地场景中，离心泵作为核心动力输送单元，其运行稳定性直接决定整套管网系统的连续作业能力，而本次涉及的环形密封类组件，是离心泵总成中控制容积效率、阻断高低压腔介质串流的关键零件，广泛应用在市政供水、工业循环水、化工介质输送、农田排灌等各类离心泵搭载场景中。从实际运行工况来看，离心泵工作时叶轮出口侧的高压介质会沿着叶轮与泵壳的间隙向叶轮入口低压侧回流，这部分内泄漏不仅会拉低泵的实际输出效率，严重时还会引发入口介质气蚀、泵组振动超标等连锁故障，该环形密封件正是通过精准控制配合间隙，在不阻碍叶轮正常转动的前提下，最大化压缩介质回流的通流面积，把内泄漏量控制在设计允许的阈值内。从设计思路层面拆解，这类密封环的结构选型需要匹配对应泵型的扬程、介质特性、运行转速参数：针对清水类低磨蚀介质，多采用窄间隙直筒式密封结构，依靠极小的径向配合间隙实现节流密封，间隙值通常根据叶轮直径大小控制在0.2mm到0.5mm区间，既要避免间隙过大导致密封失效，也要防止间隙过小在轴系跳动、热胀工况下出现动静件碰磨；针对含固体颗粒的污水、浆料类输送场景，则会在密封环端面增设迷宫式节流槽，通过多段突扩突缩的流道消耗泄漏介质的压力能，同时预留稍大的配合间隙避免颗粒卡滞。从安装边界与尺寸配合来看，该密封环的外径与泵壳的密封安装位采用过渡配合，装配时通过定位销或者止口台阶限制周向转动与轴向窜动，内径侧与叶轮进口的密封凸台形成配合副，

　　轴向安装尺寸需要与叶轮的轴向定位尺寸匹配，确保密封副的有效配合长度覆盖整个泄漏流道，不会因为轴系的轴向窜动导致密封面错位。在整套离心泵总成的装配逻辑中，该零件属于易损易耗件，设计时会选用比叶轮材质硬度稍低的铸铁或者铜合金、工程塑料作为毛坯材料，这样在出现动静件碰磨时，磨损会优先发生在密封环上，保护价值更高的叶轮与泵壳主体，检修时仅需更换密封环即可恢复泵组性能，大幅降低全生命周期的维护成本。从结构细节来看，密封环的端面加工有定位沉孔，用于和泵壳的安装孔对位，外圆面的粗糙度需要控制在Ra1.6以下，保证装配时的同轴度，内圆面作为密封配合面，粗糙度要求达到Ra0.8，同时圆度、圆柱度形位公差需要控制在直径公差的1/2以内，

　　避免出现局部间隙过大导致的密封失效。在实际选型替换场景中，技术人员需要核对密封环的三个核心尺寸：与泵壳配合的外径尺寸、与叶轮配合的内径尺寸、轴向安装宽度，三个尺寸完全匹配才能保证安装后不出现干涉、密封失效问题，同时还要根据输送介质的温度调整间隙补偿量，比如输送高温热水的离心泵，需要考虑金属件的热膨胀系数，适当放大径向配合间隙，避免热态下出现抱轴故障。很多现场运维的故障案例中，离心泵出现电流波动大、扬程不足、效率下降的问题，拆解后往往发现是密封环磨损导致间隙超差，更换同规格密封环后性能即可恢复，这也体现了这个看似简单的环形零件在泵组运行中的核心作用。在三维建模过程中，这类零件的建模逻辑需要贴合加工工艺顺序：

　　先通过旋转特征生成主体环形结构，再加工端面的定位孔、倒角特征，所有的倒角、圆角尺寸都要符合机械加工的工艺要求，比如棱边处的C1倒角是为了去除加工毛刺、方便装配，避免安装时切伤密封胶圈或者刮伤配合面。不同于普通的环形垫片，该密封环的尺寸精度直接影响泵组性能，建模时需要严格标注形位公差，尤其是内外圆的同轴度公差，要控制在0.02mm以内，保证装配后密封间隙周向均匀，不会出现偏磨问题。在整套离心泵的装配关系中，该密封件安装在泵盖与叶轮的配合位置，装配顺序需要在叶轮装入泵壳之前先将密封环压装到泵盖的定位止口内，确认密封环完全贴靠定位台阶、无歪斜后再装入叶轮组件，装配后需要手动盘车检查叶轮转动是否顺畅，无摩擦异响后方可完成后续装配工序。
