双吊耳带衬套焊接式连接支架结构

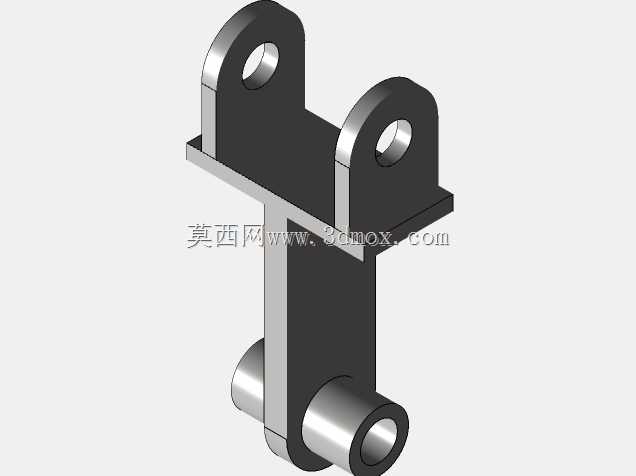

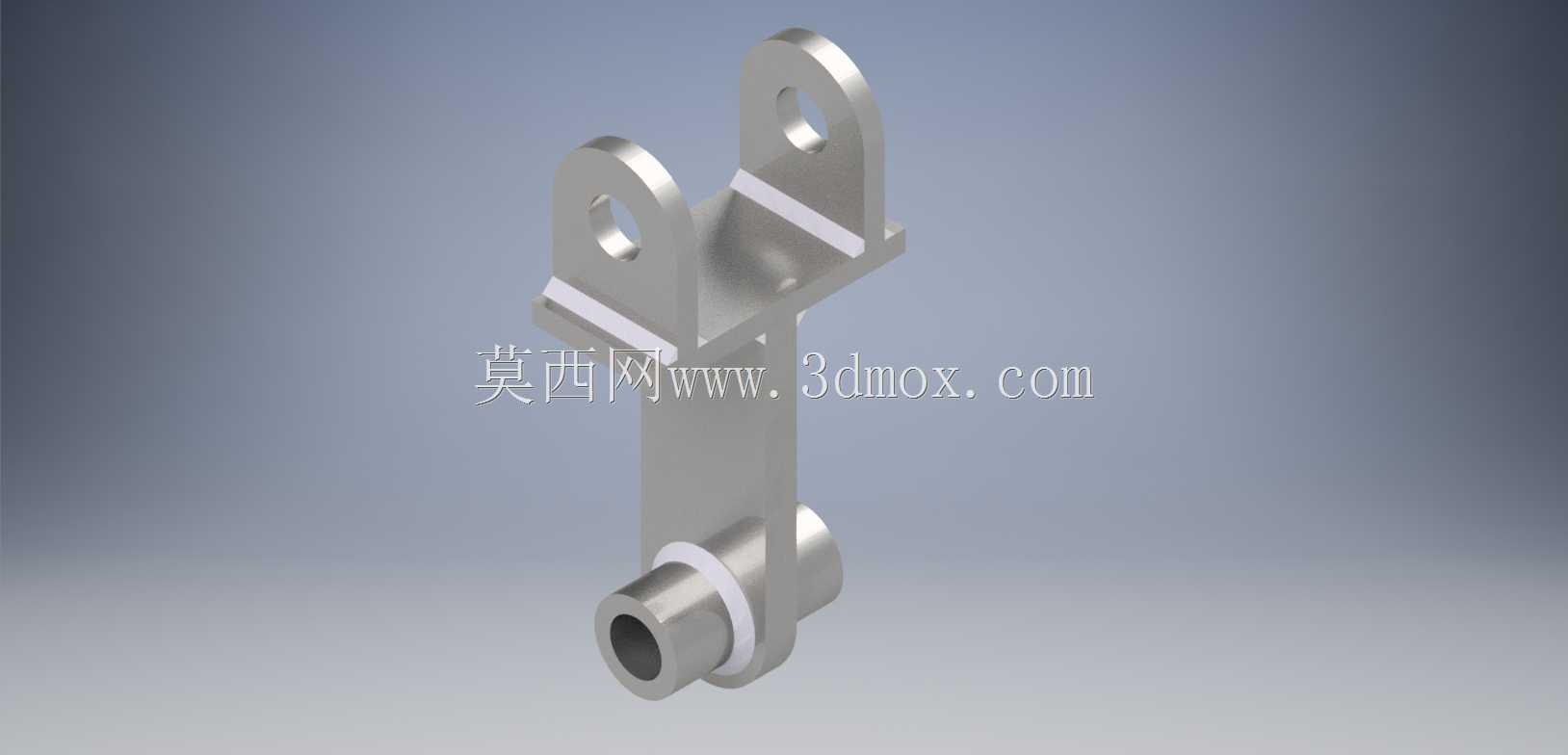

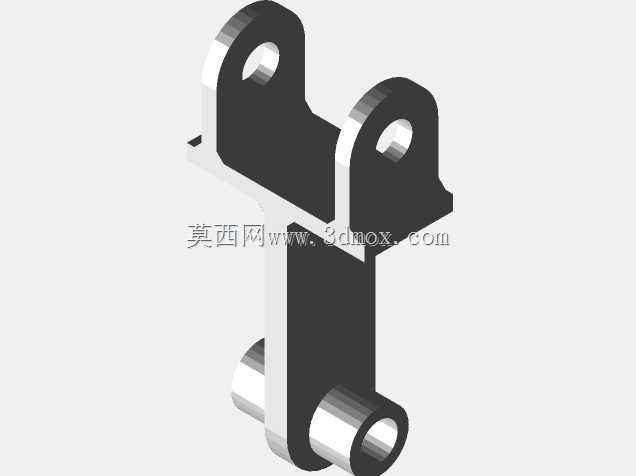

　　这类焊接支架在轻工自动化输送线、小型工装夹具的铰接点位应用十分普遍，日常产线改造里经常会遇到需要在型材框架上加装活动摆臂、张紧轮组的需求，这类支架就是承担铰接支撑、载荷传递的核心构件。从结构功能来看，上部两个平行布置的吊耳是核心铰接点位，每个吊耳上都加工有同轴的光孔，用来穿装铰接销轴，连接需要摆动的连杆、摆臂类零件，两个吊耳的间距刚好能容纳被连接件的端部厚度，避免铰接部位出现侧向窜动；下部的带衬套圆柱端是另一处安装接口，衬套采用减磨材质压装在基座孔内，既可以穿装固定销轴实现支架本身的定位，也能作为另一处转动副，适配双铰接的连杆机构需求，中间的竖板是主要的承力基体，连接上部吊耳与下部安装座，所有连接位置都做了焊接坡口处理，焊后打磨平整，避免应力集中。

　　设计这类支架的时候，首先要核算两个铰接点的中心距公差，这个尺寸直接决定连杆机构的运动行程是否符合设计要求，通常公差要控制在±0.1mm以内，否则装配后会出现运动卡滞、死点位置偏移的问题。吊耳的厚度要根据铰接点位的最大径向载荷来核算，按照销轴的剪切强度、吊耳孔的挤压强度反推厚度，避免受载后吊耳出现变形开裂；下部衬套的长度要比安装座的厚度略长0.2-0.3mm，压装后衬套两端高出安装面，避免安装时支架基体和对接面直接摩擦，减少转动时的磨损量。焊接工艺上，竖板和吊耳、下部圆柱座的连接焊缝采用角焊缝，焊脚高度根据板材厚度选取，通常为板材厚度的0.7倍，焊接时要采用对称焊接的顺序，先点焊固定所有构件的相对位置，校核两个吊耳的孔同轴度、上下铰接点的平行度之后再满焊，焊后做去应力退火，避免后续机加工孔的时候出现焊接应力释放导致的孔位偏移。

　　安装边界方面，上部两个吊耳的外侧间距决定了适配的被连接件端部宽度，吊耳孔的直径要和选用的铰接销轴做间隙配合，通常选H8/f7的配合公差，既保证转动灵活，又不会出现过大的旷量；下部圆柱座的外径要和对接安装板上的安装孔适配，衬套的内孔直径根据固定销轴的尺寸确定，整个支架的外轮廓没有突出的尖角锐边，所有棱边都做了R1左右的倒角处理，避免安装调试时划伤操作人员。实际使用场景里，这类支架经常用在小型物料摆转机构、皮带线的张紧装置、工装夹具的压紧臂铰接位，相比铸造成型的支座，焊接式支架的生产周期更短，小批量制作的时候不需要开模，直接用板材、棒材下料焊接后再做孔加工即可，成本更低，而且可以根据现场的安装空间灵活调整竖板的长度、吊耳的间距，适配不同的安装需求。建模的时候要注意还原焊接部位的焊道特征，衬套和基座的压装配合关系也要体现出来，吊耳孔、衬套内孔的同轴度、平行度公差要在工程图里明确标注，方便后续加工的时候管控精度，避免装配时出现干涉问题。另外要注意，支架的材质通常选用普通Q235结构钢即可，焊接性能好，成本低廉，如果是有耐腐蚀需求的场景，可以换成304不锈钢材质，焊接时采用对应的不锈钢焊条，焊后做钝化处理，提升耐腐蚀性能。
