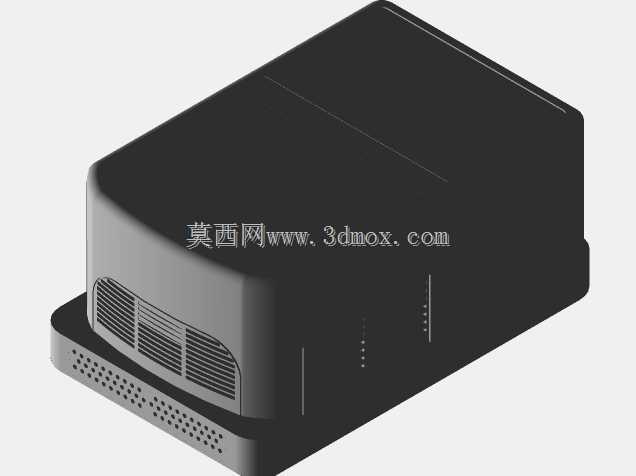

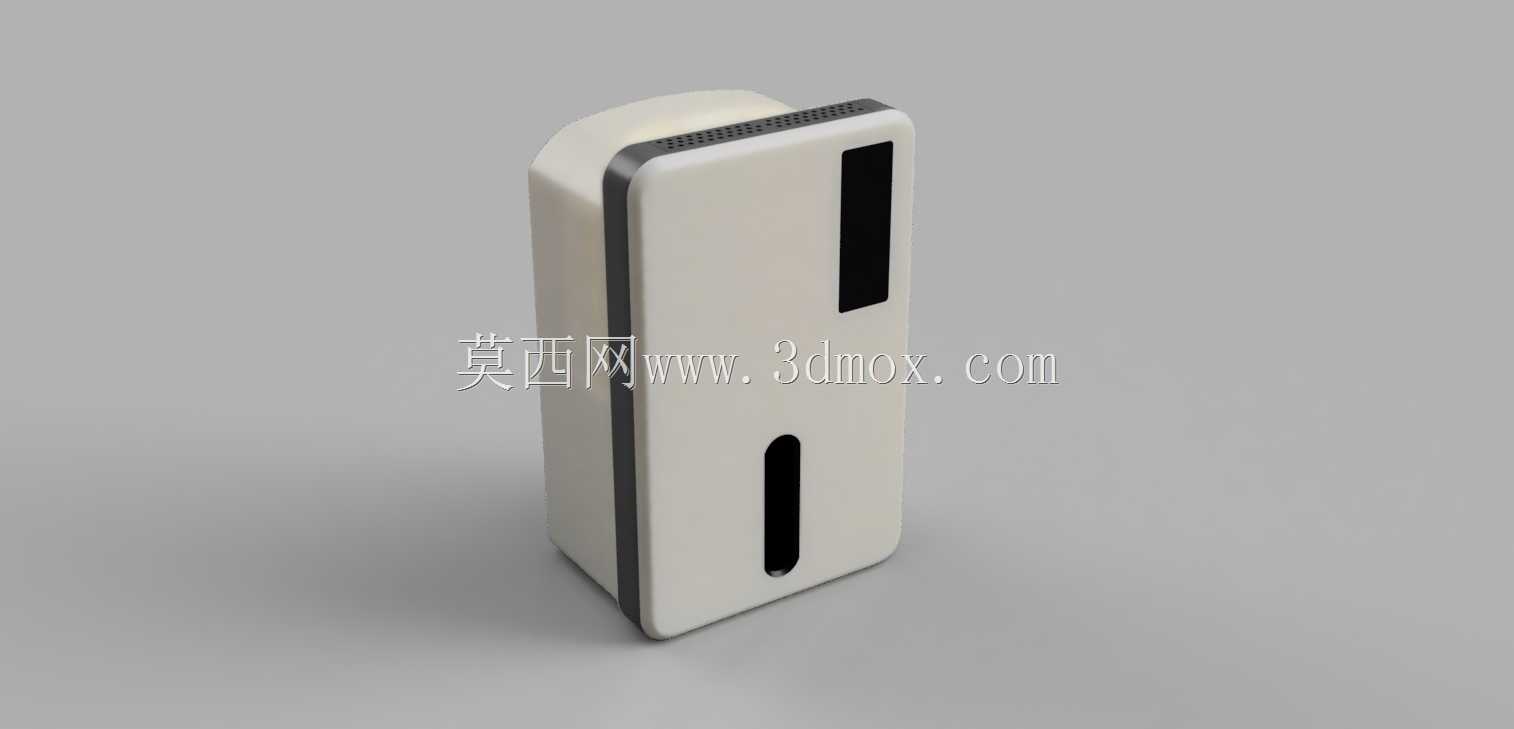

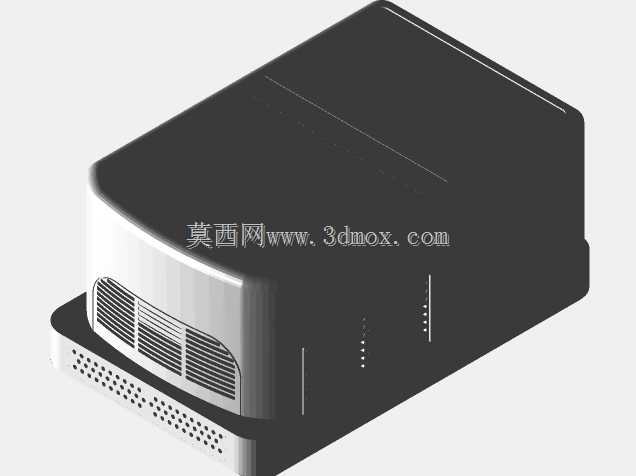

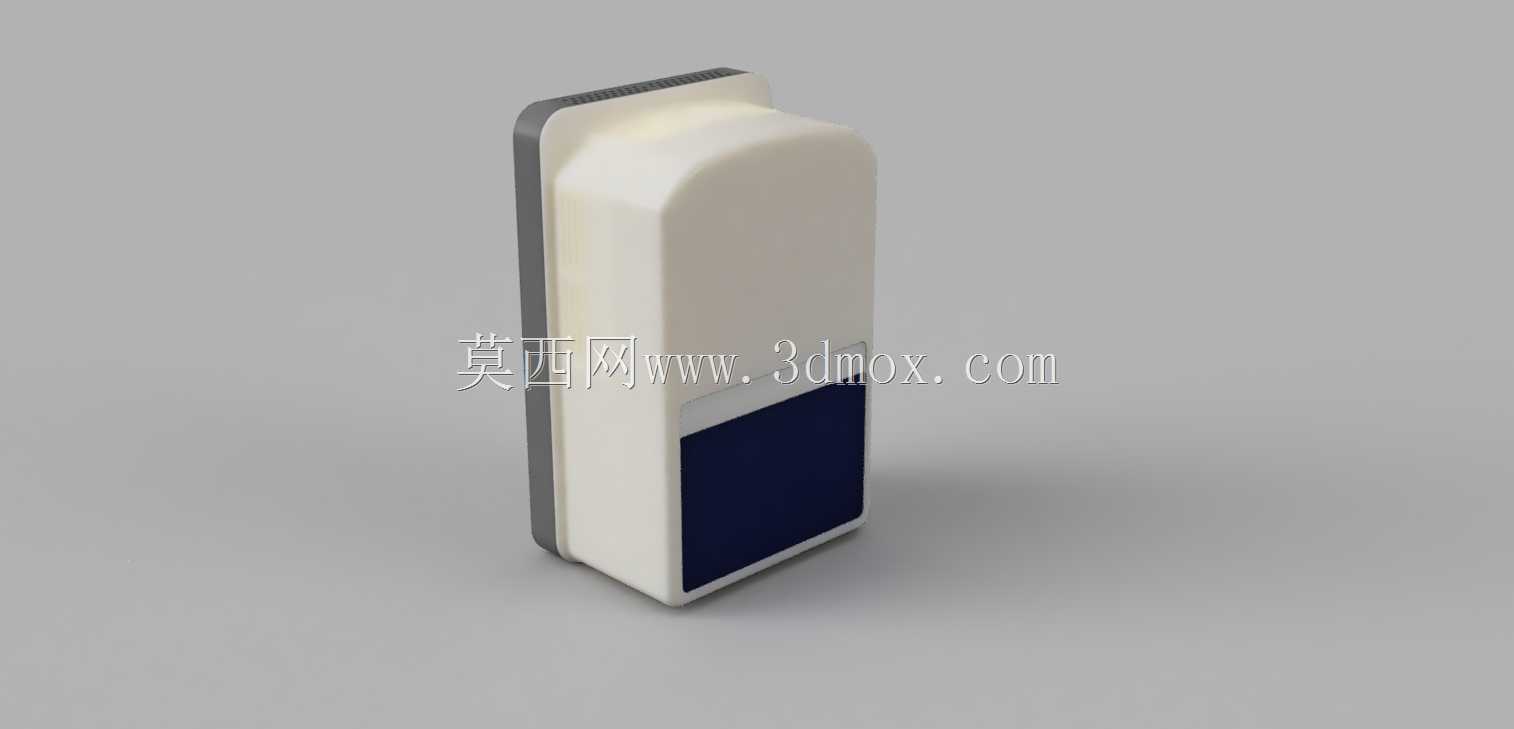

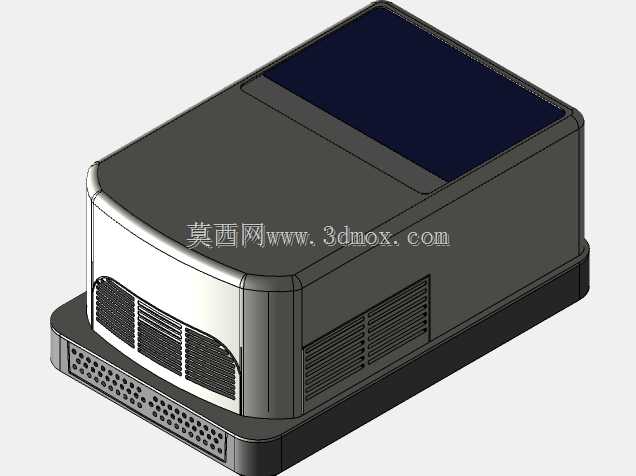

家用小型除湿机外观结构三维数模

　　做柜体集成类项目的时候，经常会遇到密闭空间凝露的问题，尤其是嵌入式储物柜、小型设备舱这类通风条件差的空间，春夏季节内部湿度很容易攀升到70%以上，时间长了不管是存放的纸质物件、电子元器件还是金属结构件，都容易出现发霉、氧化锈蚀的问题，这时候就需要在柜体内部预留位置加装小型除湿单元。这次建模的这款小型除湿机，就是针对这类小空间除湿场景做的适配数模，建模前先对照实物完成了全外部尺寸的测绘，没有做内部零件的复刻，毕竟做集成设计的时候，只需要掌握设备的外部安装边界、接口位置就足够完成布局，没必要把内部的冷凝片、水箱、电路部分全部建出来，反而会拖慢整体装配的运行效率。

　　从实际使用场景来看，这类小型除湿机不需要接排水管路，自带的集水盒满了之后手动倾倒即可，非常适合没有预留排水条件的独立密闭小空间，比如家用的衣柜、鞋柜，小型设备的电气舱，还有出租屋的小型密闭储物间，单台的除湿量刚好覆盖5-10平米的封闭空间，运行噪音低，不会对日常使用造成干扰。建模的时候特意把外壳的所有安装干涉边界都做了还原，包括机身侧面的进风格栅凸起、正面的两个长条形出风口/观察窗的凹陷结构，还有顶部的控制区域凸起高度，都和实物保持一致，避免后续做柜体开孔的时候出现尺寸偏差，导致设备装不进去或者和周边结构刮擦。

　　外形上这款除湿机采用立式圆角长方体结构，机身主体的棱边都做了R角过渡，没有尖锐的直角，一方面是家用产品的安全设计要求，避免磕碰伤人，另一方面也能减少安装时和柜体板材的硬接触。建模的时候把机身的所有外轮廓尺寸都做了参数化约束，长、宽、高三个方向的最大尺寸都锁定在测绘值，包括底部的防滑脚垫凸起高度、背部的挂装孔位位置都做了预留，不管是做平放安装还是壁挂安装的布局，都能直接调用这个数模做干涉检查。要注意的是，这类小型除湿机的背部和侧面都需要预留至少10mm的通风间隙，不能完全贴死在柜体板上，不然会影响进风效率，直接降低除湿效果，建模的时候也在数模周边预留了通风间隙的参考基准面，方便布局的时候快速校验安装空间是否足够。

　　从设计思路上来说，这个数模的定位就是装配级的占位适配模型，不需要做细节的内部结构拆分，所有外部特征都做了简化处理，把会影响安装的凸台、凹槽、开孔位置都准确还原，无关的细小特征比如外壳的合模线、表面的丝印标识都做了省略，既保证了安装校验的准确性，又能把模型文件的大小控制在合理范围，就算放到大的总装配体里也不会造成卡顿。实际做项目的时候，只要把这个数模导入到柜体装配里，调整好安装位置，就能直接开出对应的安装避让孔，还能同步校核周边的走线空间、水箱抽取的操作空间，毕竟除湿机的集水盒是需要定期抽出倒水的，正面必须预留足够的操作距离，不能被其他结构挡住，这些操作边界在数模里都做了对应的参考标识，不用再反复对照实物测量尺寸，能大幅提升结构布局的效率。

　　另外在做结构适配的时候还要考虑设备的供电走线位置，这款除湿机的供电接口在背部靠下的位置，建模的时候也把接口的凹陷区域做了出来，布局的时候要在对应的背板位置预留走线孔，同时要避免电源线被机身压住，造成绝缘层破损的安全隐患。机身的重量主要集中在下部的压缩机和集水盒区域，如果做壁挂安装的话，挂装孔的承重能力要匹配设备的满水重量，不能只按干重计算载荷，避免长期使用后挂装结构脱落。这个数模虽然是粗糙建模，但所有和安装、布局、操作相关的关键尺寸都和实物完全一致，完全能满足结构集成设计的使用需求，不需要再额外花时间测绘建模，能节省不少前期方案设计的时间。
