船舶舱室矩形进风通风结构设计

　　这款通风结构主要应用于内河及近海小型船舶的甲板舱室进风场景，适配船员生活舱、小型设备储物舱这类对进风均匀性有要求、同时需要兼顾甲板面安装平整度的舱室，日常运行时负责将甲板上方的新鲜空气导入舱内，平衡舱室因为人员呼吸、设备散热产生的负压，避免舱内出现闷滞、异味堆积的问题，同时结构本身做了贴合甲板安装的设计，不会在甲板面形成过高的凸起，减少人员通行时的磕碰风险，也能降低甲板上浪时积水顺着结构缝隙倒灌进舱的概率。

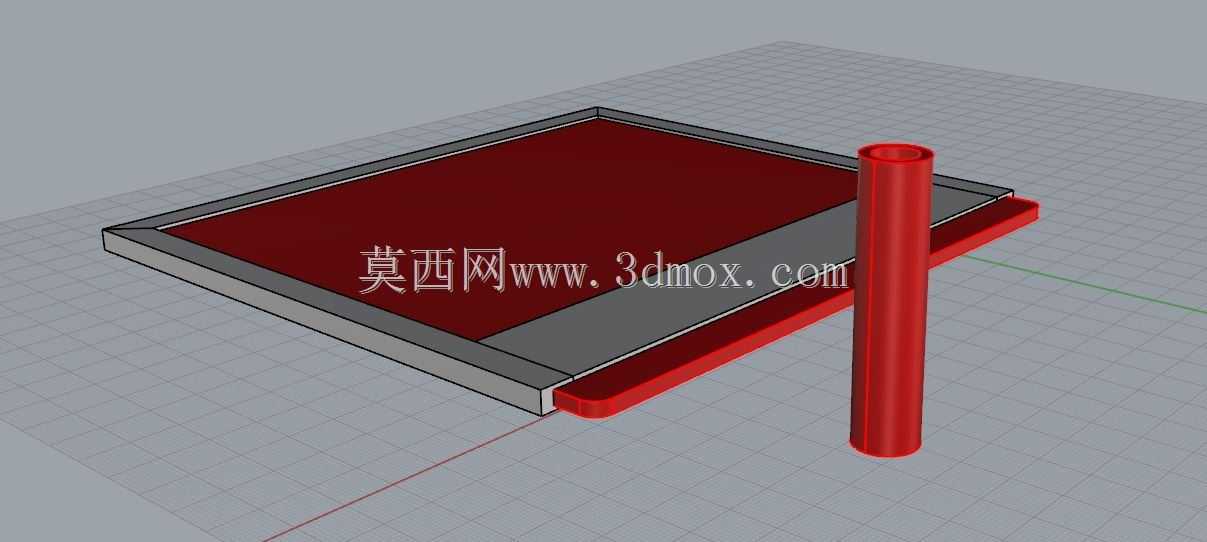

　　从功能特性来看，整个结构分为两个核心部分，一是贴附甲板安装的矩形集风座，二是垂直向上伸出的圆形进风管。矩形集风座的边框做了外翻的安装边，安装时可以直接贴合甲板的开孔边缘，通过周边均匀布置的紧固件完成固定，密封面可以适配常规的船用橡胶密封垫，压紧后能保证安装位置的水密性；集风座内部的流道做了缓坡过渡，不会出现直角弯折带来的风阻陡增问题，外部空气从竖管进入后，能顺着缓坡均匀扩散到整个矩形出风面，避免直吹舱内某一个固定位置带来的不适感。垂直设置的圆形进风管高度经过适配，管口位置高出甲板面足够距离，能避免甲板面的日常积水、清扫时的水流直接灌入管内，管口可以选配适配的防鸟网、防雨风帽，进一步提升户外使用的可靠性，管身和集风座的连接位置做了圆弧过渡，既减少了应力集中，也能降低气流经过连接位置时产生的风噪。

　　设计过程中首先考虑的是船舶甲板的安装边界，常规小型船舶的甲板夹层厚度有限，因此集风座的整体下沉深度做了控制，不需要在甲板下方占用过多的舱内顶部空间，不会干涉舱内顶部的照明线路、小型消防管路的布置；矩形集风座的长宽尺寸适配常规小型舱室的单路进风需求，单组结构就能满足10平米以内舱室的日常通风换气量要求，如果舱室面积更大，也可以在甲板上对称布置两组结构，不需要额外调整管路布局。安装边的螺栓孔位做了等距分布设计，现场安装时不需要额外配钻复杂的孔位，只要按照开孔模板在甲板上开出对应尺寸的矩形孔，就能对齐孔位完成固定，降低现场施工的难度。

　　结构的材质选型适配船用使用环境，外露部分可以选用耐盐雾的金属材质，适应海上高湿度、高盐雾的腐蚀环境，流道内壁做光滑处理，减少气流流动时的阻力损失，同时也不容易积灰，日常维护时只需要拆下竖管顶部的防护网，就能直接冲洗内部流道，不需要拆解整个安装结构。考虑到船舶航行时会产生持续的振动，整个结构的连接位置都做了加强处理，竖管和集风座的连接位置增加了过渡加强筋，避免长期振动下出现焊缝开裂、连接松动的问题；安装边和甲板接触的位置预留了密封垫的压缩空间，即使船舶甲板在航行中出现微小的形变，也能保证密封面始终处于压紧状态，不会出现漏水漏风的问题。

　　实际使用时，外部空气从竖管顶部进入，顺着竖管向下流入矩形集风座的腔体，经过腔体的缓流扩散后，从集风座底部的整个矩形面均匀送入舱内，相比传统的圆形直吹式通风口，这种结构的出风覆盖范围更大，气流速度更柔和，不会让舱内人员有明显的吹风感，同时整个结构突出甲板的部分只有圆形竖管，占用甲板面积小，不会影响甲板上的物料堆放、人员通行。在设计建模过程中，对整个流道的弯折角度做了反复调整，避免出现气流涡流区，减少通风时的阻力损耗，让同等风机压力下的进风量达到最优值；同时对安装边的宽度、螺栓孔的间距做了标准化处理，能够适配行业内通用的安装紧固件，不需要定制特殊的安装配件，降低生产和安装的综合成本。
