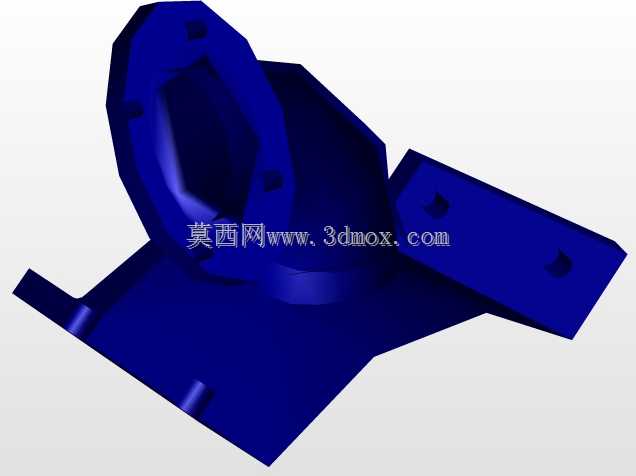

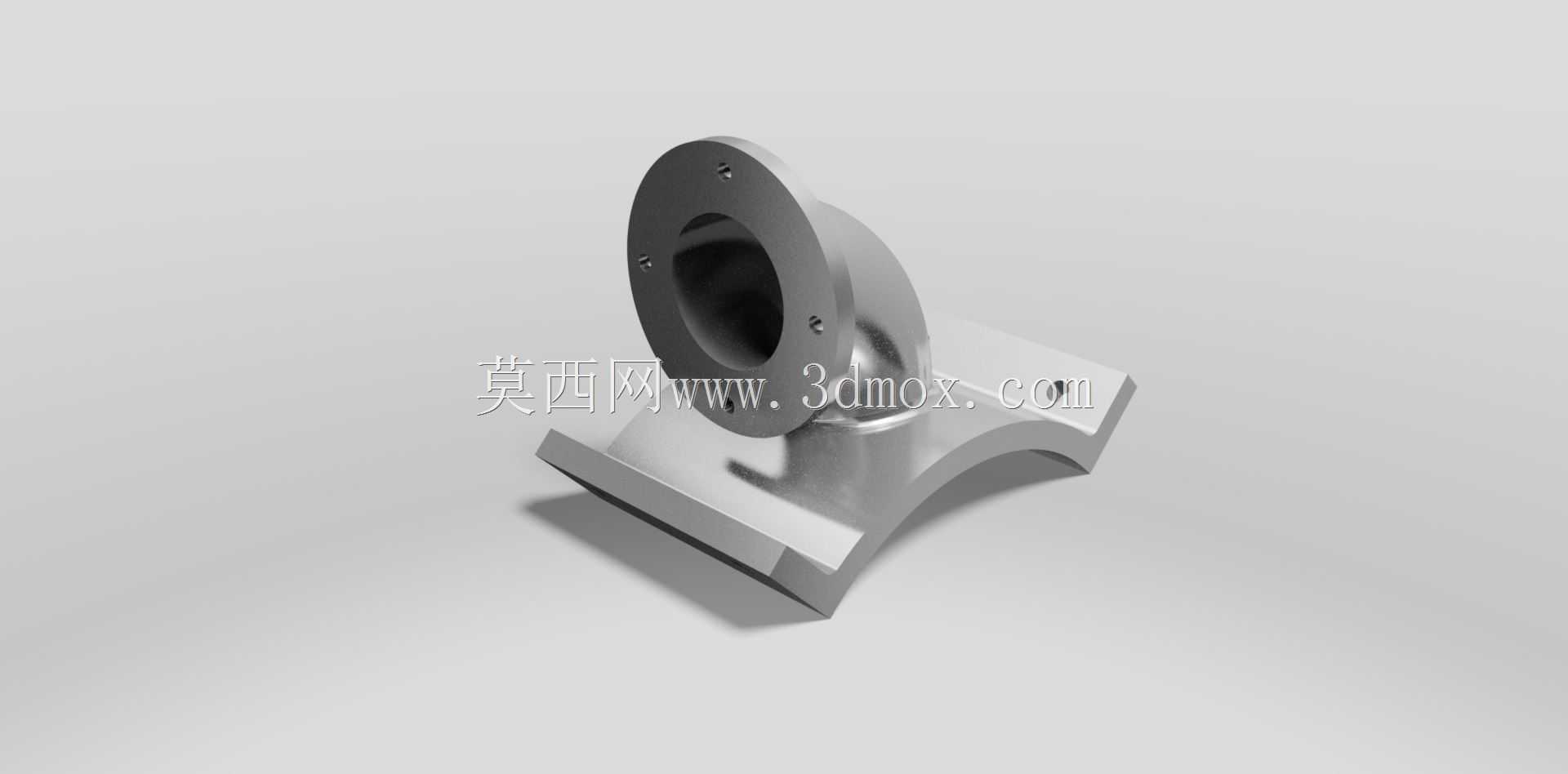

带安装底座90度法兰连接弯头结构

　　在工业流体输送系统的管路布局中，受设备安装空间、介质流向变更需求的限制，管路转向是管路设计中无法回避的环节，90度弯头作为管路转向的核心连接件，其结构合理性直接影响管路的密封性能、安装效率与长期运行稳定性。这款带安装底座的法兰式90度弯头，区别于常规无固定结构的焊接或丝扣弯头，在弯头的弧形流道外侧集成了一体式安装支撑底座，能够在管路转向点位直接完成部件的刚性固定，无需额外设计制作管路支撑支架，尤其适配空间紧凑、管路振动幅度较大的设备内部管路布局场景，比如小型液压站的阀组外接管路、移动式空压机的排气通路、实验室流体试验台的管路排布等场景，能有效减少管路因介质脉动、设备运行振动带来的接头处应力集中问题，降低长期运行后管路密封失效、

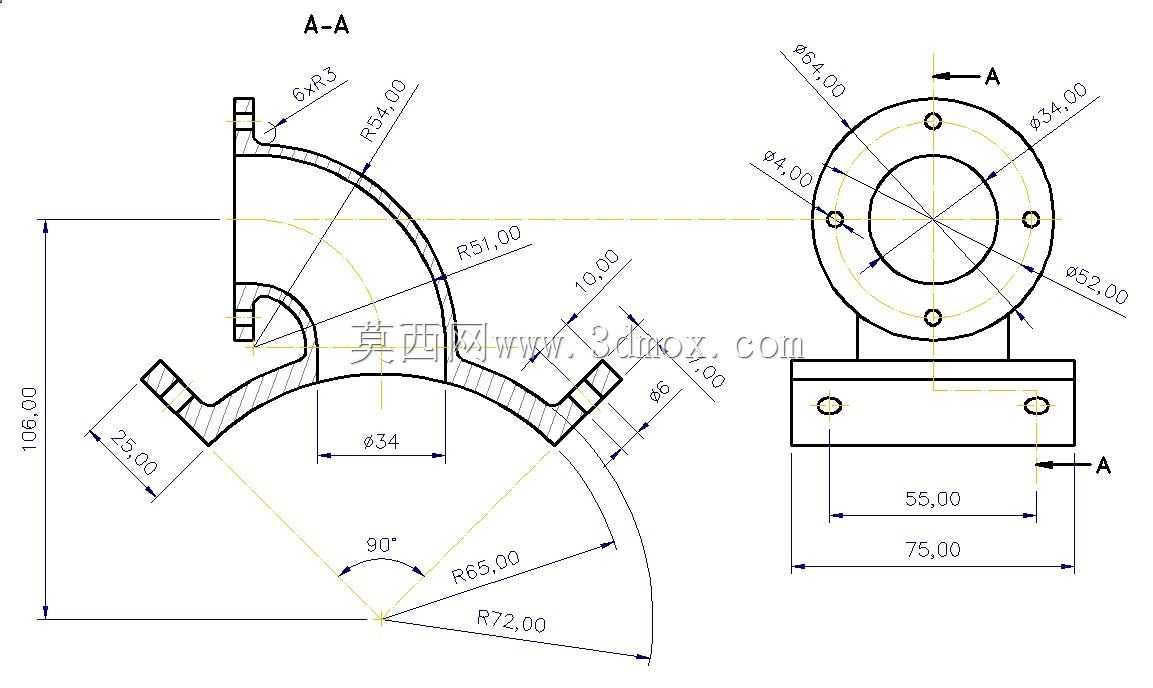

　　焊缝开裂的风险。从结构设计逻辑来看，这款弯头的流道采用等径圆弧过渡设计，转弯处的曲率半径经过流场仿真优化，避免直角转向带来的介质流阻骤增问题，减少介质在转弯处的涡流损耗，对于输送含微小固体颗粒的流体介质时，也能降低颗粒对管壁的冲刷磨损速率，延长部件的实际使用寿命。弯头一端采用标准法兰连接结构，法兰端面上预留了均匀分布的螺栓安装孔，连接时可通过法兰间的密封垫片实现端面静密封，相比丝扣连接，法兰连接的密封可靠性更高，承压能力更强，也便于后期管路的拆装维护，无需转动整段管路即可完成弯头的拆卸更换。另一端的流道接口可根据实际管路需求适配对应连接形式，无论是对接焊接、法兰转接还是快装接头连接都能灵活适配。

　　集成在弯头下方的安装底座采用平板式结构，底座上预留了两个对称的安装固定孔，安装时可通过螺栓直接将弯头固定在设备机架、安装面板或者预埋基础上，底座与弯头弧形外壁之间设置了渐变式加强筋结构，避免底座与弯头主体连接位置出现应力集中，在承受管路重量、介质冲击载荷时不会出现连接部位断裂的问题。在实际安装边界的适配性上，这款弯头的法兰端面与安装底座的底面保持严格的垂直精度，安装固定后法兰端面的平行度、垂直度公差控制在机械管路安装的标准范围内，能够保证对接管路的同轴度要求，避免强行对接带来的法兰密封面偏斜、螺栓受力不均等问题。弯头的整体外形尺寸经过紧凑化设计，法兰外圆直径、弯头整体高度、底座的安装孔间距都适配常用的中小通径管路安装空间，

　　不会出现安装时与周边其他管路、设备部件产生干涉的问题。在实际选型应用时，需要根据管路的输送介质类型、工作压力、工作温度匹配对应的弯头材质与法兰密封面形式，比如输送水基介质的普通工况可采用常规铸铁或碳钢材质，输送腐蚀性化工介质则需要匹配不锈钢或衬塑材质，法兰密封面根据压力等级选择平面、凸面等不同形式，配合对应的密封垫片即可满足不同工况的密封要求。这类带固定底座的弯头相比普通弯头，在移动类设备、紧凑型集成设备的管路设计中优势尤为明显，省去了单独设计管路支架的环节，减少了装配时的零件数量，也降低了后期管路运维的故障点，在中小通径的工业管路系统中有着很高的实用价值。
