多色组合式排挡传动齿轮组结构设计

项目分类:齿轮 发布时间:2022-02-05 ID:542620
  • 多色组合式排挡传动齿轮组结构设计
  • 多色组合式排挡传动齿轮组结构设计
  • 多色组合式排挡传动齿轮组结构设计
  • 多色组合式排挡传动齿轮组结构设计
  • 多色组合式排挡传动齿轮组结构设计

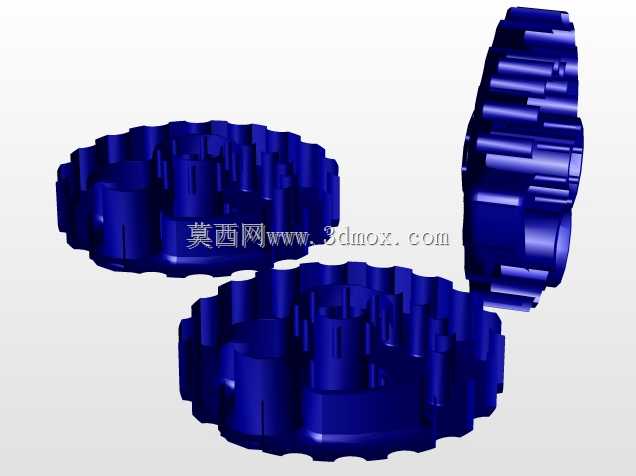

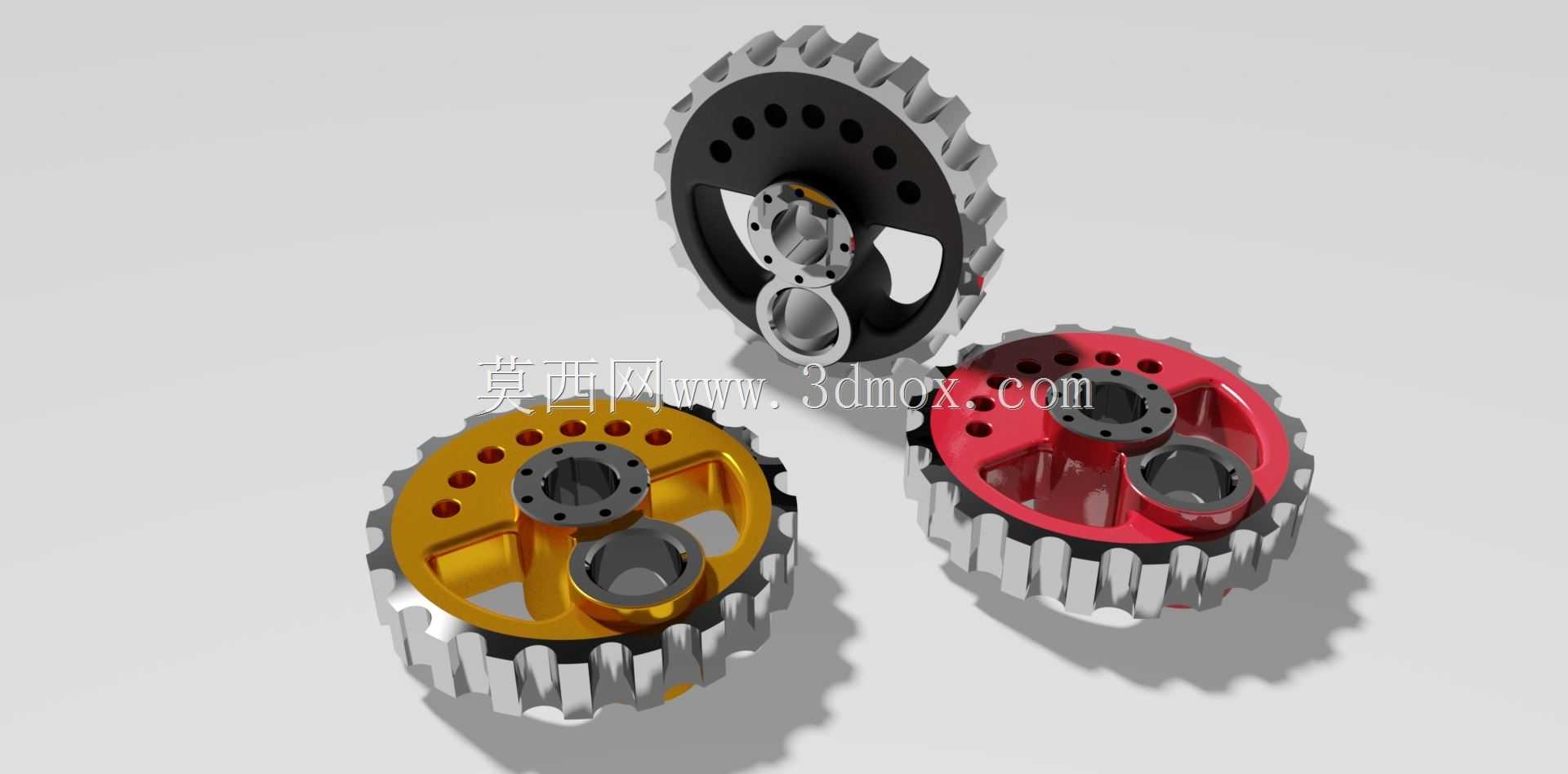

  这套排挡传动齿轮组的设计,最初是围绕手动换挡机构的动力传递平顺性需求展开的,在实际的传动系统布局中,这类齿轮组承担着换挡过程中动力衔接、转速匹配的核心作用,常见于各类手动变速传动单元、小型动力换挡模组中,区别于常规单一直齿传动齿轮,这套组件采用了三色差异化的分体式齿轮结构,不同配色的齿轮单元对应不同的传动速比档位,在换挡拨叉的动作配合下,能够实现不同传动路径的切换,完成档位的变换动作。

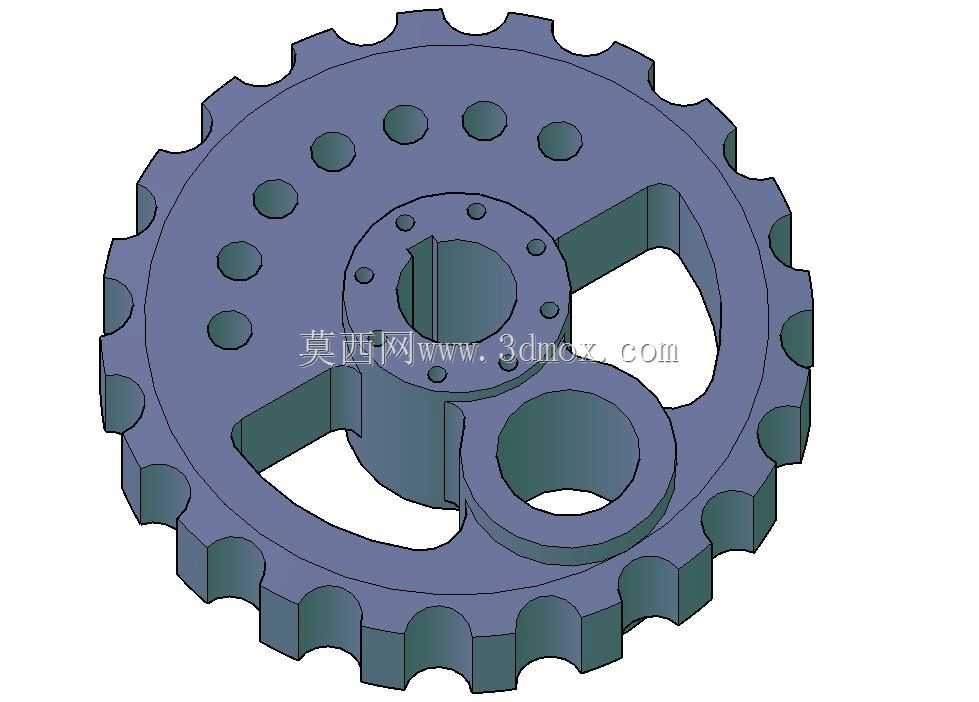

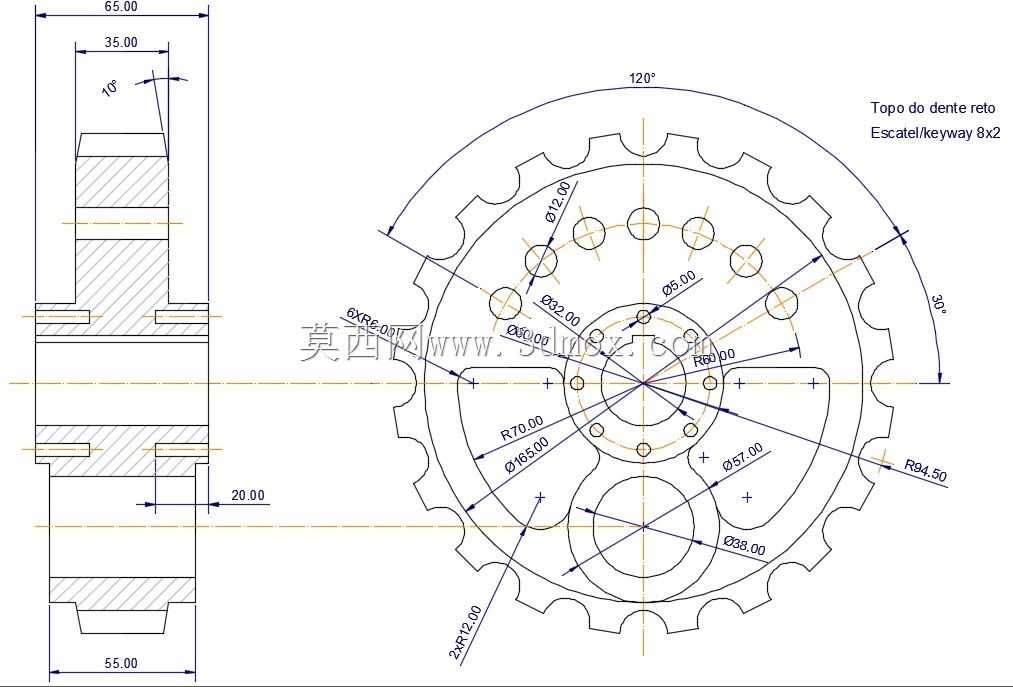

  从结构设计思路来看,每个齿轮单元都采用了外圈齿圈与内芯轮毂分体组合的形式,外圈的啮合齿采用了渐开线齿形设计,齿向经过修形处理,能够降低换挡啮合过程中的冲击载荷,减少齿面的点蚀磨损风险,齿圈部分的周向均匀开设了减重孔,在保证齿根弯曲强度的前提下尽可能降低了组件的转动惯量,让换挡动作的响应速度更快,避免高转速下齿轮惯量过大导致的换挡卡滞、打齿问题。内芯轮毂部分设置了与传动轴配合的花键孔,花键的定心方式采用大径定心,配合公差控制在过渡配合区间,既能够保证扭矩传递的可靠性,也能在维修拆解时顺利完成拆装,轮毂上额外设置的轴承安装位,用于配套滚针轴承实现齿轮与轴之间的相对转动支撑,保证空套档位下齿轮能够顺畅随动,不会出现拖拽卡滞的情况。

  在实际安装边界的考量上,三个齿轮单元的中心距是按照换挡机构的固定轴间距设计的,齿顶圆直径经过精确核算,保证相邻档位齿轮在切换过程中不会发生齿顶干涉,同时啮合侧隙控制在合理区间,既不会因为侧隙过大导致传动换向冲击,也不会因为侧隙过小出现热胀卡滞的问题。齿轮的轴向定位依靠轴用卡簧与止推垫片配合完成,每个齿轮的轴向窜动量控制在0.1mm到0.3mm之间,既保证齿轮转动时不会出现轴向窜动导致的啮合偏载,也能避免轴向定位过紧带来的转动阻力增大问题。

  从应用场景的适配性来说,这类齿轮组不仅可以用于常规的手动变速器换挡机构,也可以适配小型工程机械的变速传动单元、试验台架的换挡模拟模组,在设计过程中已经充分考虑了不同工况下的载荷特性,齿面的接触强度按照额定传递扭矩的1.5倍做了安全系数校核,齿根的弯曲强度安全系数不低于2.0,能够承受换挡瞬间的冲击载荷。不同颜色的齿轮单元除了做档位区分之外,也对应了不同的热处理工艺要求,承受载荷更大的低速档齿轮采用了更深的渗碳层深度,齿面硬度更高,耐磨性更好,高速档齿轮则适当降低了渗碳层深度,兼顾芯部韧性,避免高速转动下的齿面崩裂问题。

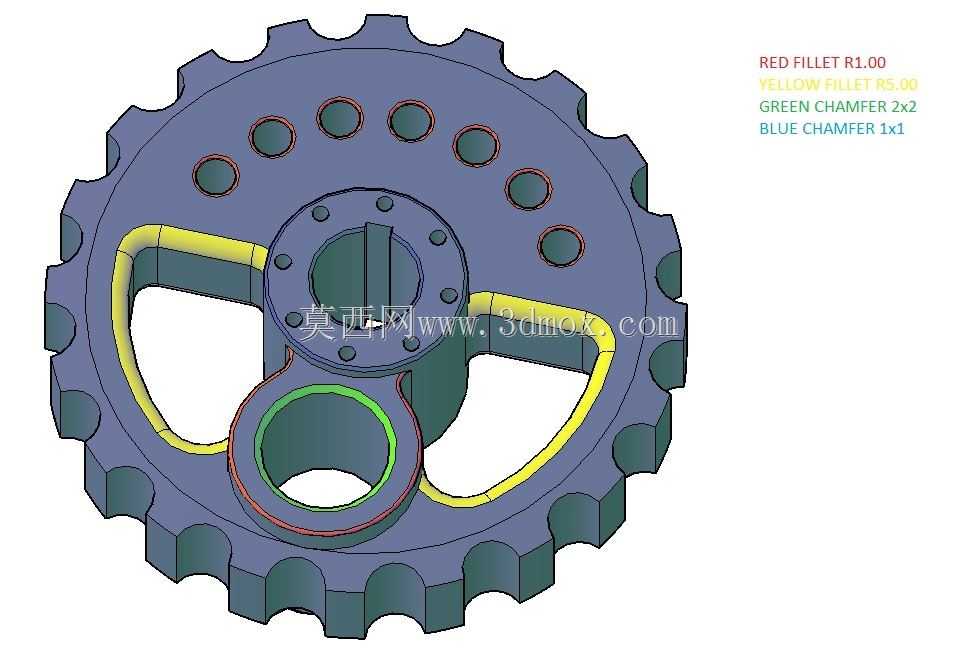

  在结构细节上,每个齿轮的减重孔边缘都做了倒角处理,减少应力集中的风险,齿端做了倒锥设计,能够在换挡啮合时起到导向作用,让同步器的结合动作更加顺畅,不会出现齿端顶住无法挂档的情况。轮毂与齿圈的连接采用了过盈配合加定位销的形式,能够传递大扭矩下的剪切力,避免长期使用后齿圈与轮毂之间出现相对转动,导致传动失效。齿轮的端面跳动和径向跳动公差都按照7级精度控制,能够保证高速转动下的平稳性,降低传动过程中的振动和噪音,提升整个换挡机构的操作质感。

  实际装配过程中,这类齿轮组需要配合同步器组件、换挡拨叉、传动轴共同组成完整的换挡传动单元,安装时需要保证各齿轮的啮合印痕处于齿面中部区域,啮合长度不小于齿宽的70%,如果出现啮合偏载的情况,需要通过调整止推垫片的厚度来修正齿轮的轴向位置,保证传动的平稳性。在润滑设计上,齿轮组采用飞溅润滑的方式,齿面的油膜能够在啮合过程中持续形成,减少齿面的磨损,齿轮转动时带起的润滑油也能够对配套的滚针轴承进行润滑,保证轴承的使用寿命。
