复古双翼螺旋桨轻型飞机曲面结构设计

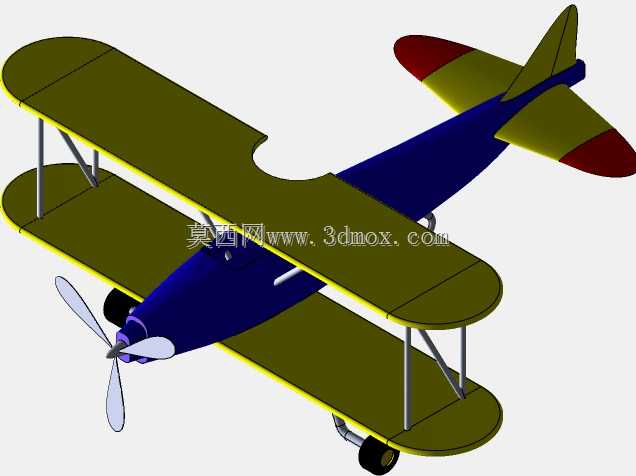

　　这款复古双翼螺旋桨飞行器的三维结构设计，核心围绕轻型通用航空场景的教学演示、航模复刻以及早期航空技术展示需求展开，区别于现代高速通航飞行器的设计逻辑，整体结构优先还原早期双翼机的气动布局特征，同时兼顾三维曲面建模的结构合理性，可直接用于航空科普展陈的等比例缩放制作、航模爱好者的结构参考，也能作为曲面建模教学的典型实操案例。从实际用途来看，这类复古双翼机在当代主要应用于航空科普场馆的静态展陈、低空休闲观光体验的轻型载具参考、航空主题文创产品的结构原型，部分同结构机型也会被改装用于低空农业作业的小型试验平台，其低速飞行时的稳定性优势，是单翼轻型机无法替代的，尤其是在低空低速作业场景下，双翼布局带来的更大升力面积，

　　能让飞行器在更低的滑跑速度下完成起降，对起降场地的要求远低于现代轻型通航飞机。在功能特性的设计上，整机采用上下双层机翼的支撑结构，上下机翼之间通过金属撑杆与张线结构完成力的传导，避免单块机翼过长带来的结构刚度不足问题，机身主体采用流线型曲面过渡，从机头螺旋桨整流罩到机尾尾翼的曲面曲率连续变化，尽可能降低飞行过程中的压差阻力；尾翼部分采用常规布局的水平尾翼与垂直尾翼组合，尾翼翼面的后缘部分设置独立的操纵面结构，可对应完成俯仰、偏航方向的姿态调整，机翼的翼型采用早期低速翼型的截面设计，翼型厚度从翼根到翼尖逐步递减，兼顾升力系数与结构强度的平衡；起落架采用后三点式固定起落架结构，前起落架直接安装在机身下部的承力框架上，

　　尾轮安装在机尾下部的承力位置，整体结构无收放机构，降低结构复杂度的同时，也完全匹配这类低速飞行器的使用需求，固定起落架带来的额外阻力在低速飞行状态下对整体性能的影响可控制在可接受范围内。设计思路层面，整机采用曲面建模的逻辑完成主体结构搭建，首先通过机身纵向的轮廓控制线搭建出机身的主曲面框架，再逐步拼接机翼、尾翼、整流罩等独立曲面部分，所有曲面的拼接位置均做G2连续过渡处理，避免曲面拼接处出现棱角带来的应力集中问题，同时也能保证整机外观的流线完整性；机翼部分的建模优先保证翼型截面的精度，每一段机翼的翼型截面都按照低速飞行的升力要求调整弦长与安装角，上机翼的安装角略大于下机翼，抵消飞行过程中机翼间气流干扰带来的升力损失；

　　螺旋桨部分采用两叶定距螺旋桨结构，桨叶的曲面从桨根到桨尖逐步扭转，匹配不同半径位置的线速度差，保证螺旋桨旋转过程中不同位置的桨叶剖面都能处于合适的迎角范围，提升动力输出效率。从外形尺寸与安装边界来看，整机的翼展与机身长度比例控制在1.1:1左右，符合早期轻型双翼机的尺寸比例特征，上下机翼的垂直间距控制在单块机翼弦长的0.8倍，既避免机翼间距过小带来的气流干扰问题，也不会因为间距过大导致撑杆结构过长、重量增加；机身的最大截面位置设置在驾驶舱区域，截面直径满足单人驾乘的空间需求，机头整流罩的尺寸匹配小型活塞发动机的安装边界，整流罩内部预留出发动机安装、油路布置以及散热风道的空间，起落架的轮距宽度控制在机身宽度的1.6倍，保证地面滑行过程中的侧向稳定性，避免低速滑行时出现侧翻风险；尾翼的位置距离机身重心的距离足够长，保证尾翼的操纵力矩能满足飞行姿态调整的需求，水平尾翼的展长控制在机身宽度的1.2倍，避免地面滑跑过程中尾翼翼尖触碰地面。在结构细节的处理上，机翼与机身的连接位置设置加强承力隔框，将机翼传递的升力分散到整个机身框架上，撑杆与机翼、机身的连接位置均设置铰接式接头，可在装配过程中调整撑杆的张紧度，抵消结构加工误差带来的装配应力；机身表面的曲面分块按照实际加工的工艺需求设置，每一块蒙皮的曲面曲率都在常规钣金加工的可成型范围内，不需要特殊的成型工艺就能完成蒙皮的制作，降低实际生产的工艺难度。
