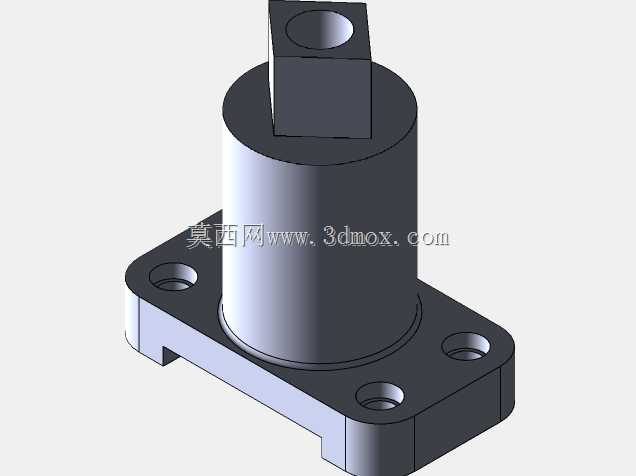

在工装夹具定位、小型检测设备支撑、自动化线工位挡停结构的实际设计场景里,这类带法兰安装底座的支撑类构件是非常常见的结构单元,很多刚接触三维建模的工程人员在练习特征建模、装配配合逻辑的时候,也常以这类结构作为练习载体,它的结构逻辑覆盖了机械设计里最基础的拉伸、切除、孔特征、圆角过渡等常用操作,同时也对应了实际工业场景里的安装、定位、承载需求。从实际功能来看,这个构件的核心作用是作为中间支撑载体,底部的方形法兰底座负责和安装基面完成固定,底座上预留的四个沉头安装孔,对应M4或者M6规格的内六角圆柱头螺钉,安装时可以将整个构件牢牢固定在铝型材台面、钢板工装台或者设备的安装基板上,底座下方的缺口结构,是为了避让安装基面的走线槽、
凸台或者相邻的其他构件,避免安装时出现干涉,这个细节很多新手建模的时候容易忽略,实际装配时如果没有预留这个避让缺口,往往会出现底座无法贴紧安装面的问题,导致支撑垂直度超差。中间的圆柱主体是主要的承载段,圆柱的直径和高度决定了整个构件的支撑高度和抗侧向载荷能力,设计时需要根据实际承受的倾覆力矩来核算圆柱段的壁厚和直径,避免受侧向力时出现弯曲变形,圆柱和底部法兰衔接处的圆角过渡,是为了降低应力集中,在反复受载的工况下,直角衔接的位置很容易出现应力开裂,做R2-R3的圆角过渡就能大幅提升结构的疲劳强度。顶部的方形凸台是功能对接端,凸台中心的通孔可以用来穿装定位销、紧固螺钉,或者作为气路、检测线路的过孔,方形结构的设计是为了防转,
和上方对接的构件配合时,不需要额外增加防转销,靠方形面的配合就能限制周向转动,相比圆柱顶座的结构,方形顶座的防转效果更好,适合需要固定周向角度的安装场景,比如安装光电传感器支架、小型阻挡块、定位压头的时候,方形结构能保证对接件的角度不会因为设备振动发生偏转。从安装边界来看,这类构件的法兰底座边长通常在40-60mm区间,圆柱主体直径在20-30mm区间,总高度根据支撑需求可以在30-80mm区间调整,顶部方形凸台的边长比圆柱直径小4-6mm,保证凸台和圆柱段的衔接有足够的强度,中心通孔的直径通常在6-10mm区间,既可以满足过线、穿销的需求,也不会因为孔过大削弱顶部凸台的结构强度。建模的时候需要注意几个工艺细节:
所有的安装孔都要做沉头处理,沉头深度要对应所选螺钉的头部高度,保证螺钉安装后头部不高出法兰面,避免影响安装贴合度;所有的锐边都要做C0.5的倒角,一方面是避免安装时划伤操作人员,另一方面也能去除机加工产生的毛刺,提升零件的装配精度;顶部方形凸台和圆柱主体的同轴度、法兰安装面和圆柱轴线的垂直度,是这个零件的核心形位公差,建模时要保证特征的对齐关系,后续出工程图的时候也要标注对应的形位公差要求,否则实际加工出来的零件会出现安装歪斜、对接件无法装配的问题。在实际选型应用的时候,如果是用于轻载的检测工位支撑,可以选择铝合金材质做阳极氧化处理,重量轻且有一定的防锈能力;如果是用于工装夹具的承载定位,建议选择45号钢做调质处理,表面发黑防锈,强度更高,能承受更大的冲击载荷;如果是用于有腐蚀环境的工位,可以选择304不锈钢材质,不需要额外做表面处理就能满足防锈需求。这类结构虽然简单,但是涵盖了机械结构设计里最基础的安装避让、载荷承载、防转定位、工艺性处理等核心逻辑,不管是作为建模练习的载体,还是作为实际设备里的功能构件,都有很强的实践参考价值,很多复杂的支撑立柱、定位基座结构,都是在这个基础结构上演变而来的,比如增加高度调节结构、增加侧面安装孔、更换顶部对接结构的形式,核心的设计逻辑都是围绕可靠安装、稳定承载、方便装配这几个核心点展开的。
