双列集成式轴承支撑座结构设计方案

　　在常规的工业传动链路设计中，双轴承集成支撑结构是跨距较长的转轴系统里极为常见的承载部件，这类结构往往承担着两根平行输出轴的径向载荷约束、轴向窜动限位功能，常见于小型齿轮箱输出端、输送线辊筒组的中间支撑位、多轴钻床的主轴排布工位，相比单轴承独立安装的分体式结构，集成式双轴承座能大幅压缩安装占用空间，减少两个轴承座分别找正的调校工作量，同时能保证两个轴孔的同轴度、平行度公差在加工阶段就得到精准控制，避免现场装配出现的孔位偏差导致的轴系卡滞、轴承偏磨问题。

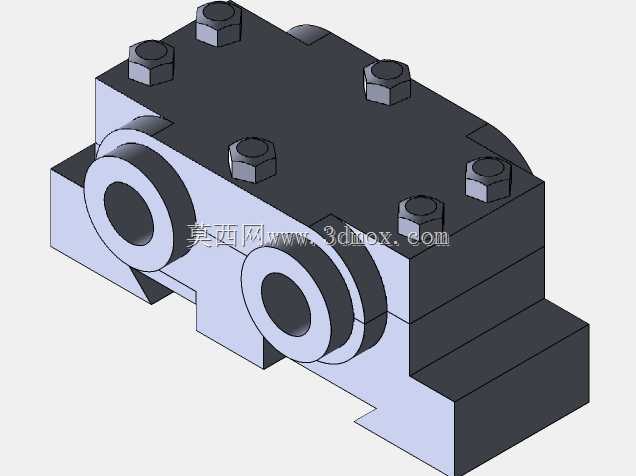

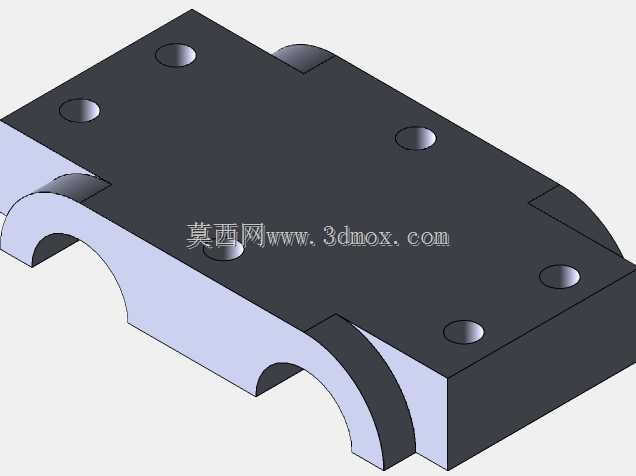

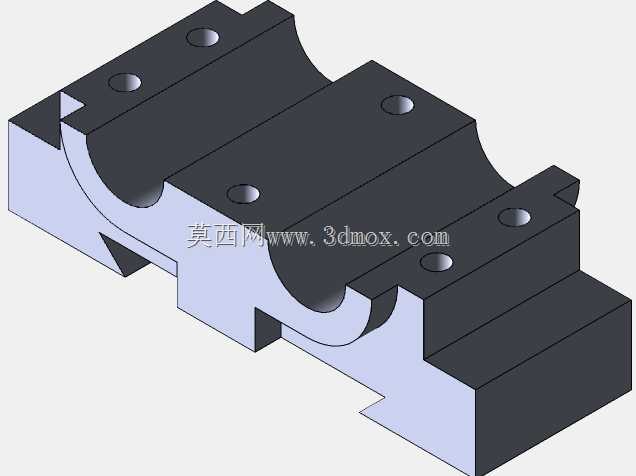

　　从结构功能来看，该支撑座采用上下分体式的合箱结构，上盖与底座通过六颗内六角圆柱头螺栓实现锁紧固定，这种设计的核心考量是装配便利性——安装转轴与轴承时，可先将轴承预先压装到转轴对应轴颈位置，再整体放入底座的半圆轴承窝内，扣合上盖后逐步对角拧紧螺栓，即可完成轴承外圈的压紧固定，无需强行将转轴从轴承座单侧孔位穿入，尤其适用于轴端带有齿轮、带轮等大直径传动件的装配场景，能避免装配过程中刮伤轴承配合面。两个平行布置的轴承安装孔为通孔结构，孔位内侧预留有轴承外圈的定位台肩，台肩高度按照对应深沟球轴承的外圈安装尺寸设计，既能限制轴承外圈的轴向窜动，又不会遮挡轴承内圈的拆卸空间，后续维护更换轴承时，可通过拉马直接顶住内圈将轴承整体顶出，无需额外加工拆卸工艺槽。

　　设计阶段的尺寸链排布需要重点关注几个核心边界：首先是两个轴承孔的中心距公差，需要严格匹配配对传动齿轮的中心距要求，公差带通常控制在±0.02mm范围内，否则会导致齿轮啮合侧隙过大或过小，引发传动噪音、齿面异常磨损问题；其次是轴承孔与底座安装底面的平行度，这个形位公差直接决定了转轴安装后的水平度，若平行度超差，转轴转动过程中会产生附加的径向弯矩，大幅缩短轴承的实际使用寿命；再者是合箱面的平面度要求，上盖与底座的结合面需要精铣加工，平面度控制在0.01mm以内，装配时无需额外加装密封垫即可避免结合面出现缝隙，防止工况环境中的粉尘、切削液渗入轴承腔内部，同时也能保证螺栓锁紧后上盖不会出现偏斜，保证轴承外圈受力均匀。

　　安装边界方面，底座底部带有两个对称的安装支脚，支脚上预留有沉头安装孔，可通过内六角螺栓将整个轴承座固定在设备的安装基板上，支脚的沉孔深度按照对应螺栓的头部尺寸设计，保证螺栓锁紧后头部不突出支脚表面，不会与周边运动部件产生干涉。轴承座的整体外形做了倒角处理，所有锐边均倒钝为R1-R2的圆角，既避免加工、装配过程中锐边划伤操作人员，也能减少应力集中，提升铸件结构的整体强度。轴承腔内部预留有少量润滑脂存储空间，装配时可在腔内填入适量锂基润滑脂，配合轴承自带的密封盖，可实现长时间的免维护运行，无需频繁加注润滑脂，适配多数低速重载、中等转速的工业传动场景。

　　实际选型应用时，需要根据转轴的实际载荷大小匹配对应型号的轴承，若存在较大的轴向载荷，可将深沟球轴承替换为角接触球轴承，此时轴承孔的台肩尺寸需要对应调整，保证角接触轴承的外圈能得到可靠的轴向定位；若应用在粉尘较大的工况环境，可在上盖与底座的合箱面处增加薄薄一层密封胶，进一步提升腔体的密封性能，避免杂质进入轴承滚道引发早期失效。
