卧式化工回流罐结构设计方案

　　在石油炼制、精细化工、煤化工等连续化生产的精馏工艺单元中，回流罐是衔接精馏塔顶馏出管线与回流分配系统的核心工艺设备，其运行稳定性直接决定精馏塔的分离效率与产品组分合格率。不同于普通常压存储罐体，该类设备需要同时承接塔顶冷凝后的气液混合介质，完成液相缓冲、气液分离、回流流量稳定、馏出物分配的多重功能，是精馏工段不可或缺的静设备组成部分。

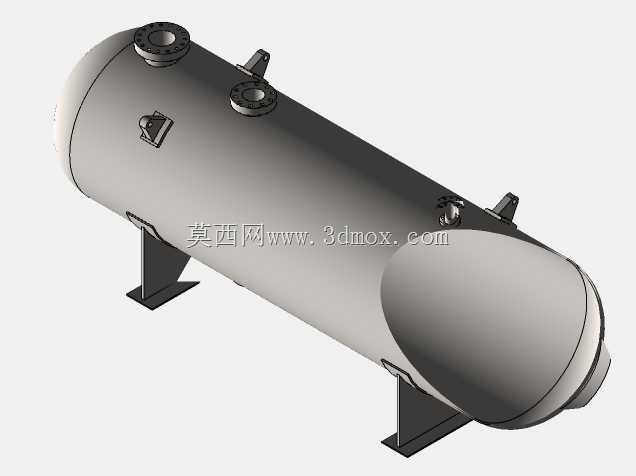

　　从结构设计逻辑来看，该卧式回流罐采用标准椭圆形封头搭配圆柱形筒体的经典承压结构，筒体两端的椭圆形封头曲率过渡平缓，能够有效分散内部介质压力带来的筒壁应力，避免直角结构处的应力集中问题，适配多数中低压工艺工况的承压需求。筒体顶部设置两个带法兰凸台的工艺接口，大口径接口用于对接塔顶冷凝器的来液管线，承接冷凝后的气液混合物料，小口径接口可作为气相平衡口、安全阀安装口或压力检测接口，满足工艺安全与参数监测的需求；筒体侧下方设置的人孔结构采用快开式承压人孔设计，方便设备投用后的内部检修、杂质清理与防腐层检查，人孔位置避开底部支座的承重区域，减少开孔对筒体整体结构强度的影响。

　　罐体底部采用两个对称布置的鞍式支座作为支撑结构，支座的立板与底板采用焊接结构与筒体外壁贴合，鞍座的包角设计符合承压设备支撑的标准要求，能够将罐体满液状态下的总重量均匀传递到设备安装基础上，避免局部应力过大导致筒体变形。两个鞍座其中一个设置为固定支座，另一个设置为滑动支座，适配设备运行过程中因温度变化产生的热胀冷缩位移，防止温度应力拉扯连接管线或造成焊缝开裂。筒体端部封头下方设置的小口径接口为液相出料口，分别对接回流泵入口与馏出物输送管线，接口位置低于筒体正常运行液位下限，保证泵入口始终处于液封状态，避免气蚀问题影响泵组稳定运行。

　　在实际工艺应用场景中，回流罐的内部通常会根据介质特性设置简易的气液分离挡板或破沫网，当气液混合介质从顶部入口进入罐内后，流速突然降低，气相携带的液滴在重力作用下与气相分离，液相沉降到罐体底部形成稳定液位，气相则从顶部气相接口排出进入后续尾气处理或回收系统。罐体底部的液相空间需要保持足够的缓冲容积，一般要求能够满足10-15分钟的回流量缓冲需求，以此抵消上游冷凝量波动、回流泵流量波动带来的液位冲击，保证回流入塔的流量稳定，避免精馏塔内气液平衡被破坏。设计过程中需要严格核算筒体的有效容积、液位控制区间，正常运行液位一般控制在筒体直径的1/2到2/3区间，液位过高会减少气相分离空间导致气相带液，液位过低则容易造成回流泵气蚀，同时要在筒体对应位置预留液位计接口、液位变送器接口，方便现场液位监测与自控系统联锁控制。

　　从安装边界维度来看，该卧式罐体的安装需要提前在混凝土基础上预埋地脚螺栓，滑动支座侧的地脚螺栓预留长圆孔，保证罐体轴向的位移余量；安装时需要保证罐体整体保持千分之一左右的坡度，坡向排污口一侧，方便停车检修时内部残液的排空。设备周边需要预留足够的操作空间，尤其是人孔侧要留出至少1.2米的检修通道，顶部接口位置要预留阀门安装、管线对接的操作空间，避免与周边管线、构架产生碰撞干涉。筒体上的所有外接法兰均采用标准承压法兰，压力等级与工艺系统设计压力匹配，法兰密封面形式根据介质特性选择突面或凹凸面结构，保证密封可靠性，防止易燃易爆、腐蚀性介质泄漏引发安全隐患。

　　不同于立式回流罐，卧式结构的回流罐液位波动更平缓，气相空间更大，气液分离效果更好，适合处理量较大、气相负荷较高的精馏工况，在常减压蒸馏、催化裂化、溶剂回收等装置中应用广泛。设计过程中除了结构强度的核算，还需要根据介质的腐蚀特性选择对应的筒体材质，普通无腐蚀介质可采用碳钢材质，腐蚀性介质则需要选用不锈钢或内衬防腐层的结构，同时要考虑设备的焊接工艺、无损检测要求，保证所有承压焊缝的质量符合压力容器相关规范要求，设备投用前需要按照规范进行水压试验、气密性试验，验证承压能力与密封性能，确保长期运行的可靠性。
