曲面造型练习用异形安装基座结构

　　日常做结构设计的从业者都清楚，曲面建模能力是绕不开的硬门槛，很多刚接触三维设计的人员，碰到带连续过渡曲面、多特征拼接的结构就容易卡壳，要么曲面曲率不连续出现褶皱，要么实体加厚时报错，要么拼接位置出现缝隙没法生成实体，这类异形安装基座的结构，刚好能覆盖曲面建模里最常用的几个核心操作点，拿来做针对性练习效率很高。

　　从实际应用场景来看，这类带曲面造型的基座，常出现在小型消费电子的底壳固定座、桌面小型设备的装饰性安装底座、小型检测仪器的承载台这类位置，既需要满足内部元器件的容纳、安装固定的功能需求，又要兼顾外观的流畅性，不会像纯直角结构那样生硬，同时曲面过渡的结构在日常使用中也能减少磕碰带来的应力集中，避免直角位置受撞击后出现开裂的问题。

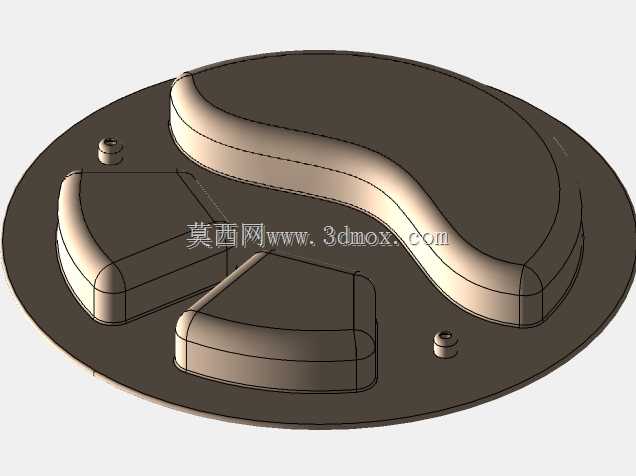

　　看这个结构的功能特性，圆形的底板是整个结构的安装基准，底板上预留的两个小孔是安装孔位，用来穿螺丝把整个基座固定到对应的安装平面上，安装孔做了沉台设计，螺丝锁紧后头部不会突出底板表面，保证安装后整个基座和安装面贴合平整，不会出现凸起干涉。底板上的三个凸起结构，其中两个是带圆角过渡的块状凸台，一个是大尺寸的S形连续曲面凸台，这几个凸台一方面是作为内部元器件的定位支撑，对应安装的零件可以直接卡在凸台形成的空位里，减少额外的定位零件，另一方面S形的曲面凸台本身也是外观面的一部分，流畅的曲面过渡能让整个基座的外观更具设计感，不会显得呆板。

　　说到设计思路，做这类结构的时候首先要确定安装基准面，也就是圆形底板的下表面，所有特征的尺寸都要从这个基准面出发标注，避免后续装配的时候出现基准不统一的问题。然后先搭建曲面的骨架线，S形曲面的轮廓线要先在草绘里调整好曲率，用曲率梳检查每一段线的曲率变化是否顺滑，不能出现突然的拐点，不然生成曲面的时候就会出现不光顺的问题。骨架线确认没问题之后，再用边界曲面、放样曲面这些命令生成主曲面，曲面生成后要做曲率分析，检查曲面的高斯曲率分布是否均匀，有没有局部曲率突变的位置，调整到曲面过渡顺滑之后，再和底板、其他凸台做拼接，拼接位置要做相切或者曲率约束的圆角过渡，不能直接硬接，不然不仅外观有棱线，受力的时候也容易在拼接位置出现应力集中。凸台的边缘都做了等半径的圆角处理，一方面是避免锐边划手，另一方面也是减少注塑或者3D打印的时候出现应力集中导致的变形，要是做量产的注塑件，这些圆角位置还要考虑拔模角度，保证开模的时候能顺利脱模，不会拉伤表面。

　　关于外形尺寸与安装边界，整个基座的外轮廓是正圆形，安装的时候只需要预留出对应直径的圆形安装空间即可，底板的厚度是均匀的，保证安装后整体的稳定性，不会因为底板厚薄不均出现安装翘曲的问题。两个安装孔的中心距是固定的，选型的时候只要核对安装面上对应的螺孔位置和这个孔距匹配，就能直接安装，不需要额外做转接件。上方的凸台最高处的高度是统一的，保证后续安装上盖或者面板的时候，整个接触面是齐平的，不会出现高低差导致的装配间隙。三个凸台之间形成的空腔尺寸，是用来放置对应的功能模块的，设计的时候已经留够了零件的安装间隙，不会出现零件放不进去或者装配后晃动的问题。

　　拿这个结构做练习的时候，可以从线框搭建开始一步步做，先画底板的轮廓，再做各个凸台的基础形状，最后处理S形的过渡曲面，过程中可以尝试不同的曲面生成命令，对比不同命令做出来的曲面质量差异，比如用放样做的曲面和用边界混合做的曲面，在曲率连续性上有什么区别，加厚的时候不同厚度值会不会出现报错，怎么调整曲面的公差来解决加厚失败的问题，这些操作都是实际做项目的时候经常会碰到的问题，把这个结构练熟，后续碰到类似的带曲面的设备基座、外壳类结构，就不会出现无从下手的情况，也能避免很多建模过程中常见的错误，提升建模的效率和模型质量。
