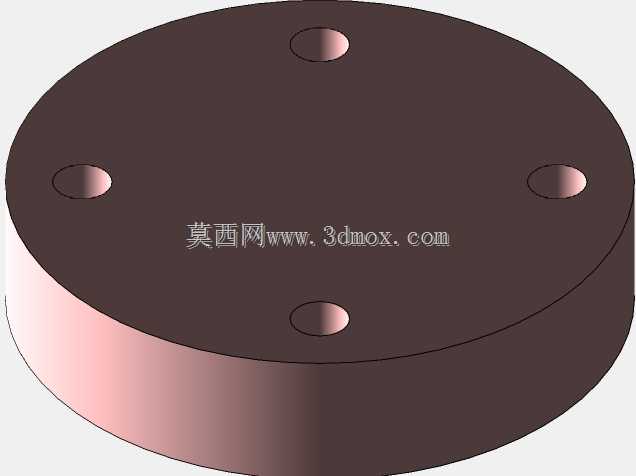

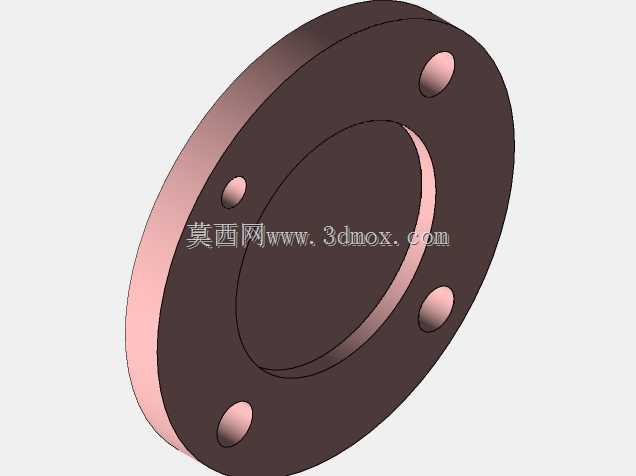

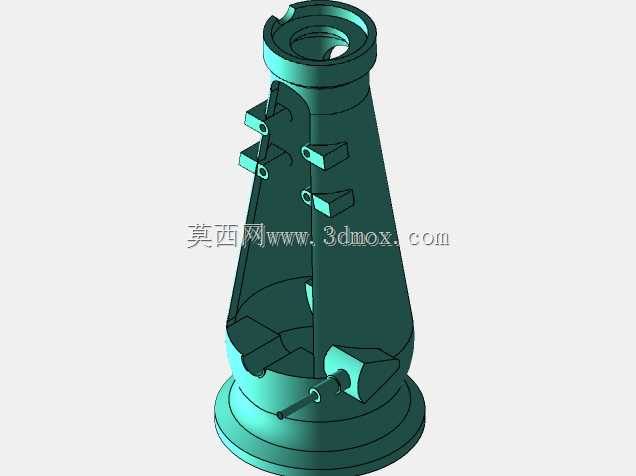

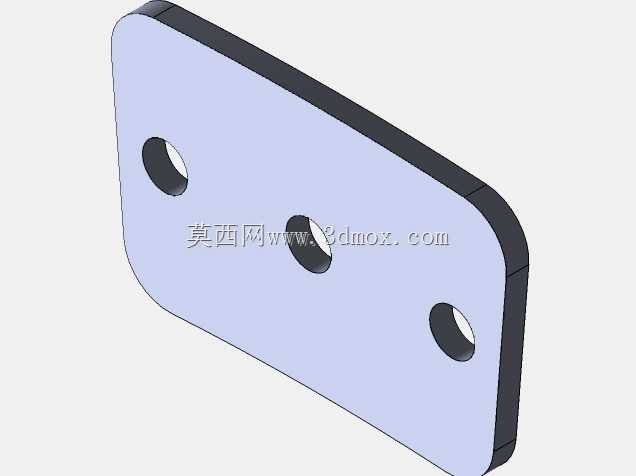

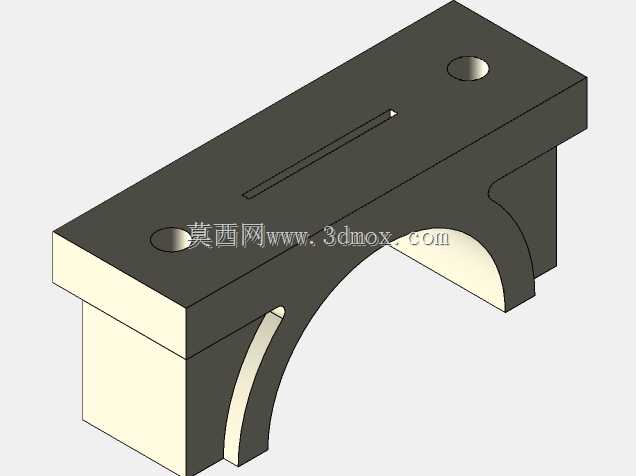

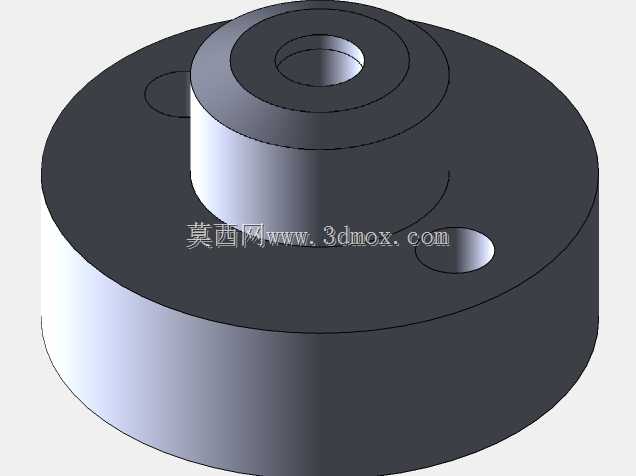

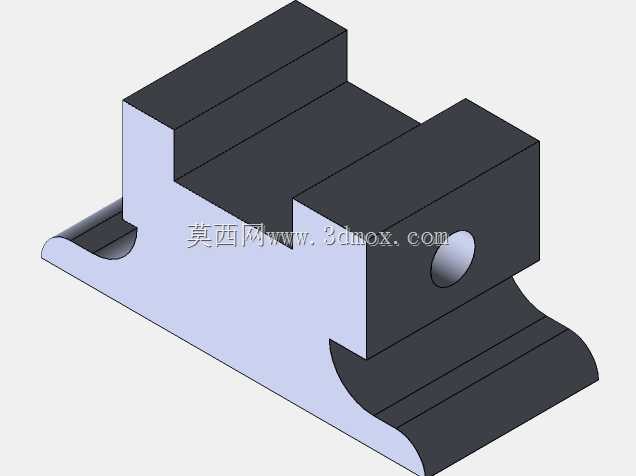

  内河小型作业船舶、近岸休闲艇的动力舱布局,往往受限于船体宽度与吃水深度,常规卧式动力机组横向占用空间大,容易挤压燃油存储、管系布置的预留区域,这款立式布局的船用动力结构,正是针对这类窄舱室场景做的适配设计。从安装边界来看,整机采用下窄上宽的立式塔状结构,底部安装法兰的定位孔按照船用机架的通用安装间距排布,可直接适配多数小型船舶的钢制机座,不需要额外做转接支架,安装时仅需保证输出轴端与传动系统的同轴度在允许公差范围内,即可完成定位固定,大幅减少现场安装的配作工作量。

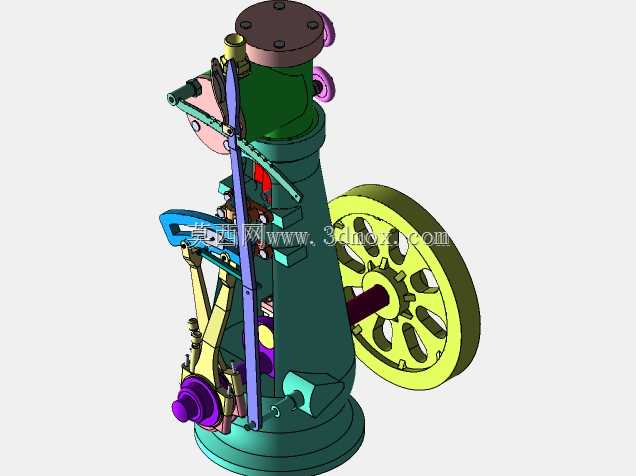

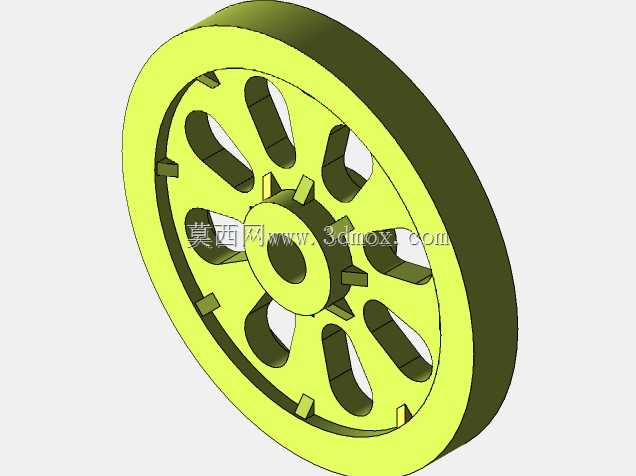

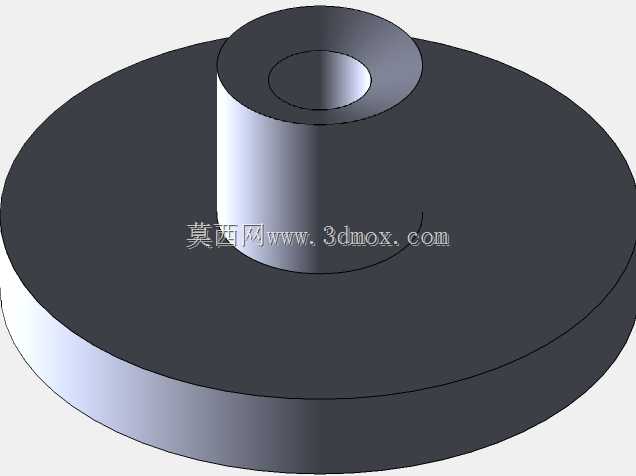

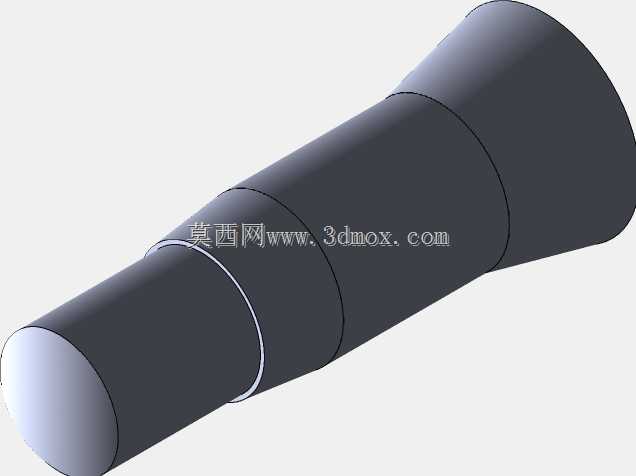

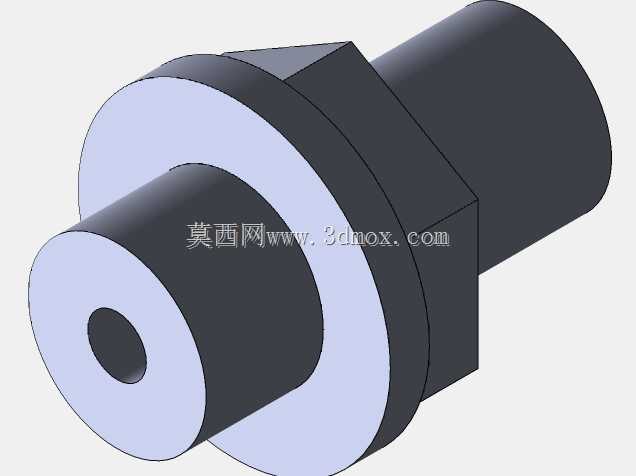

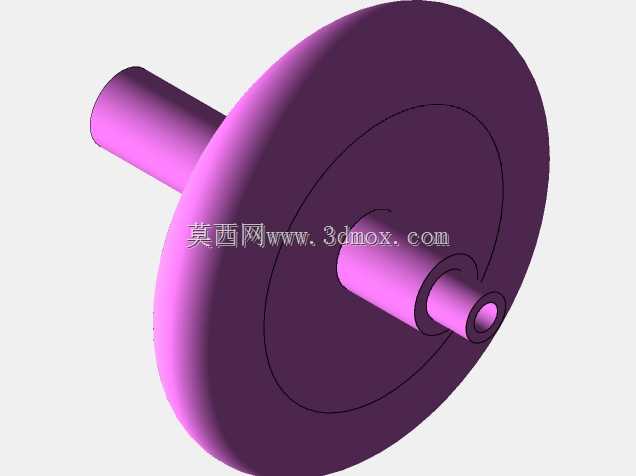

  设备的核心用途是为小型船舶提供行进的动力输出,同时可通过侧置的输出接口,兼顾带动舱底小型水泵、应急照明发电机组的附属动力需求,不需要额外配置独立的辅助动力单元,能有效压缩动力系统的整体占用空间。从功能特性来看,侧置的大直径飞轮采用辐条式镂空结构,在保证足够转动惯量、稳定曲轴运转转速的前提下,尽可能降低自身重量,减少船舶航行时的无效载重;飞轮端的动力输出接口采用标准平键连接结构,可直接匹配船用齿轮箱的输入轴,也可根据需求换装皮带轮,带动不同的附属设备。

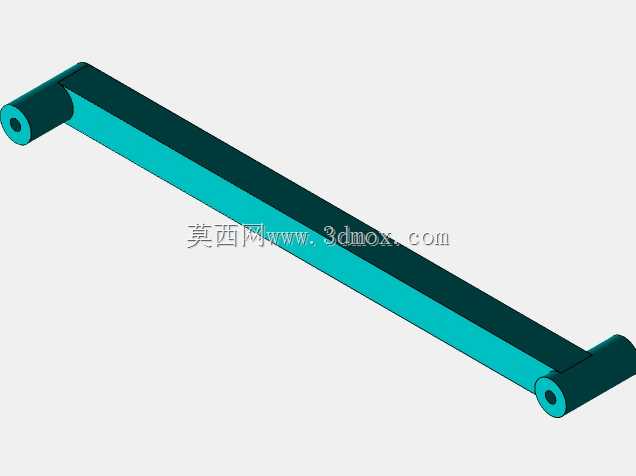

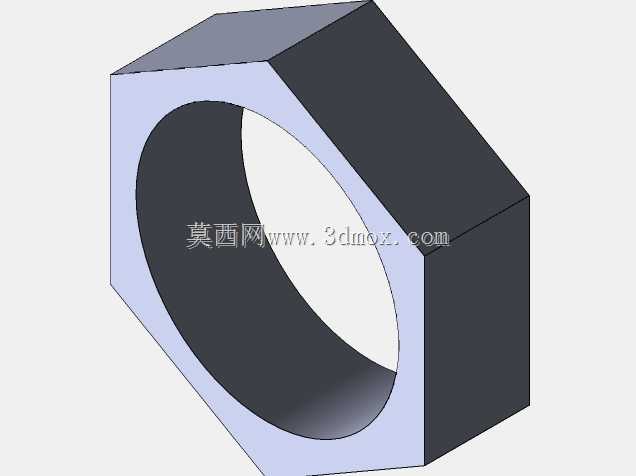

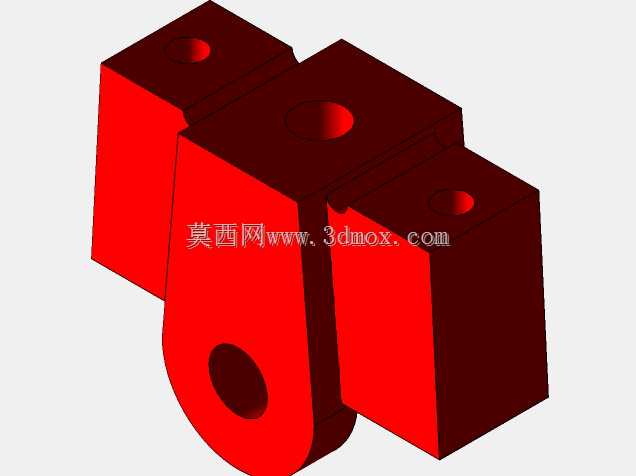

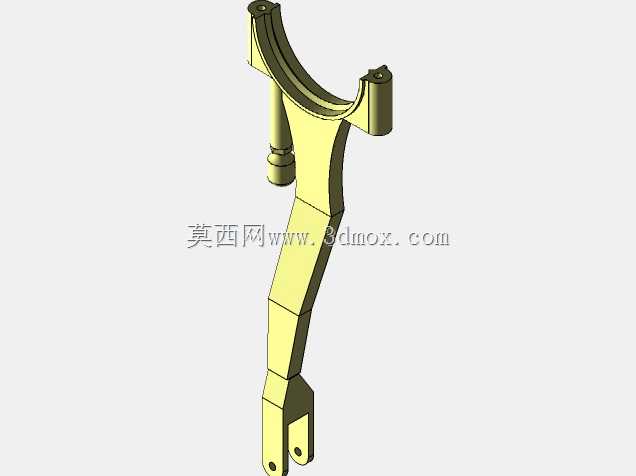

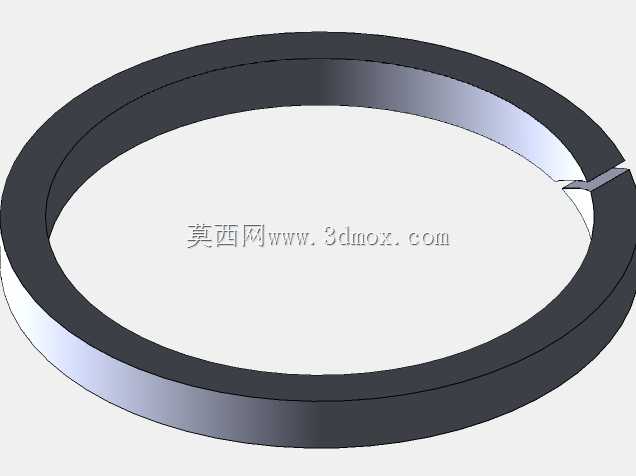

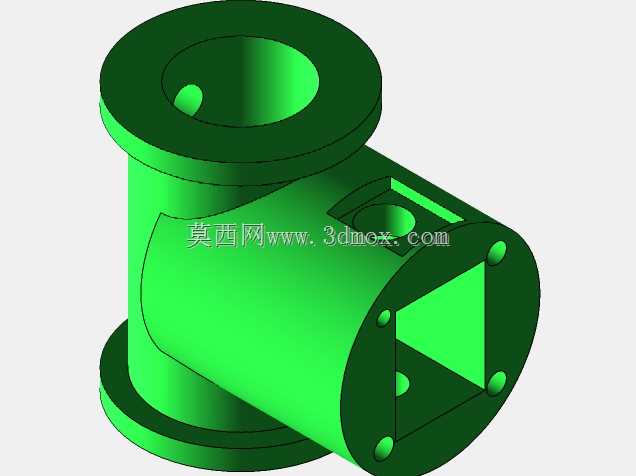

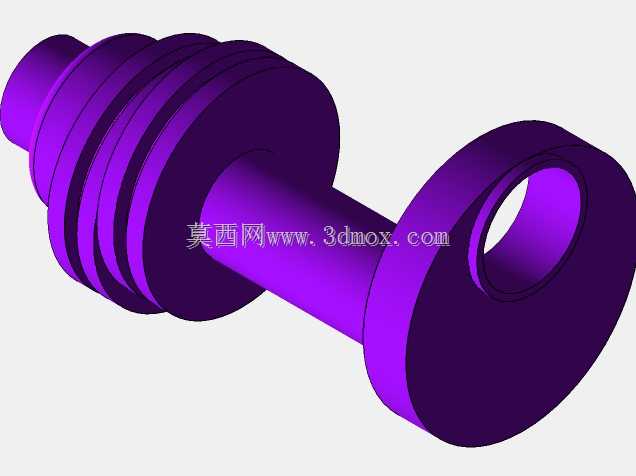

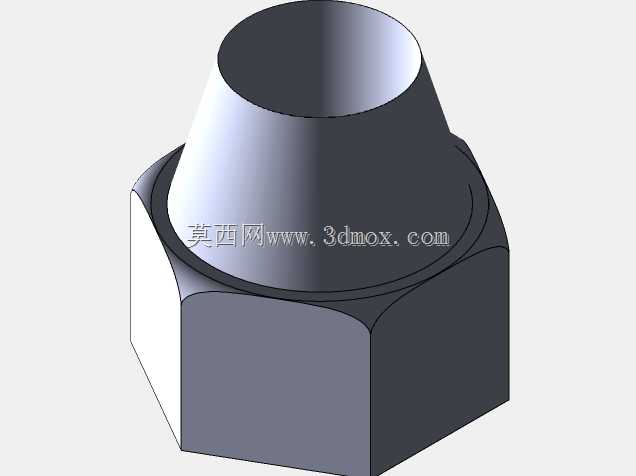

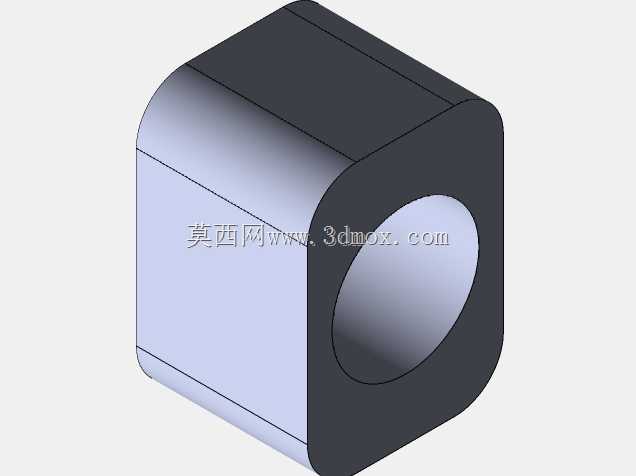

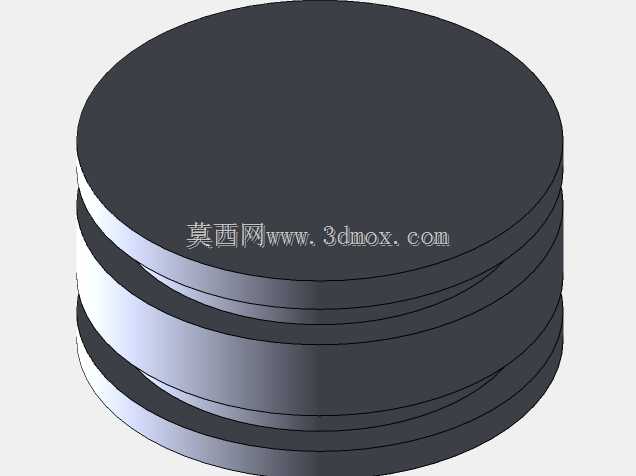

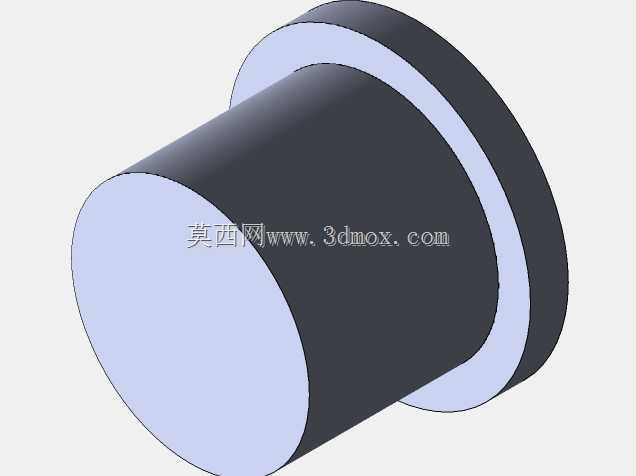

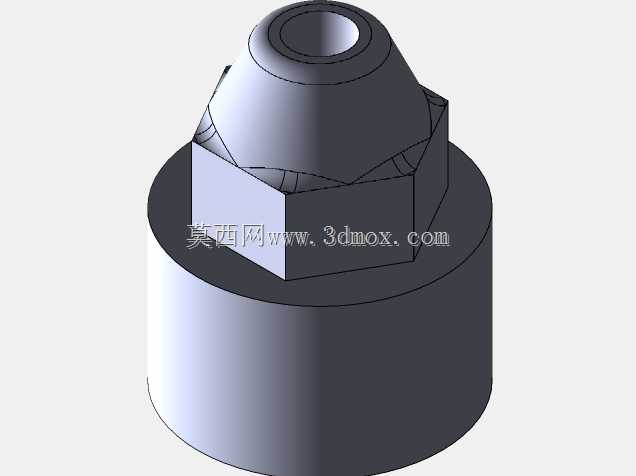

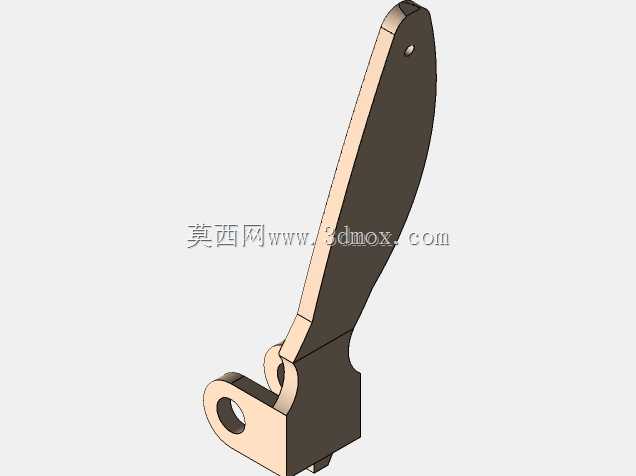

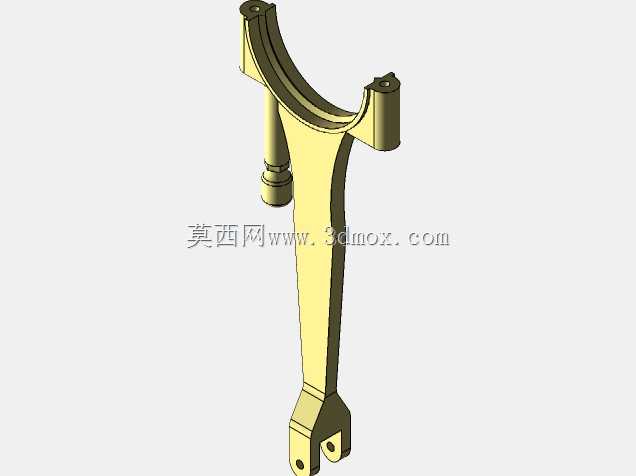

  上部的缸体部分集成了配气与进排气结构,外露的阀件操纵连杆采用刚性连接结构,相比软索操纵的结构,在高湿度、高盐雾的船用环境下,故障率更低,维护时仅需定期检查连接销轴的磨损量,及时更换磨损件即可保证配气相位的准确性。缸体顶部的端盖采用快拆式螺栓固定,日常检查缸内密封件、清理积碳时,不需要将整机从机座上拆下,仅需拆除顶部连接螺栓即可打开端盖作业,大幅降低运维的时间成本。

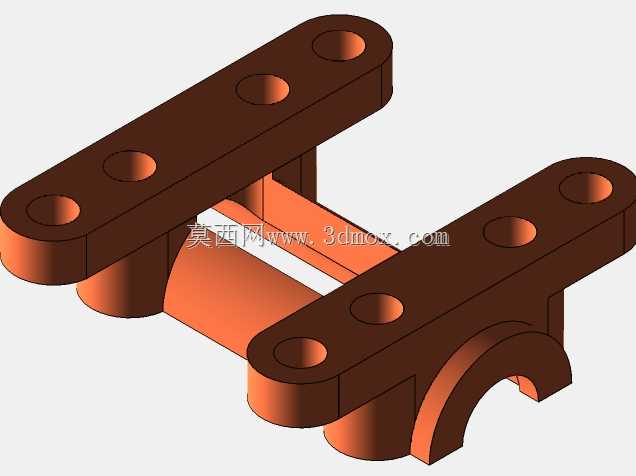

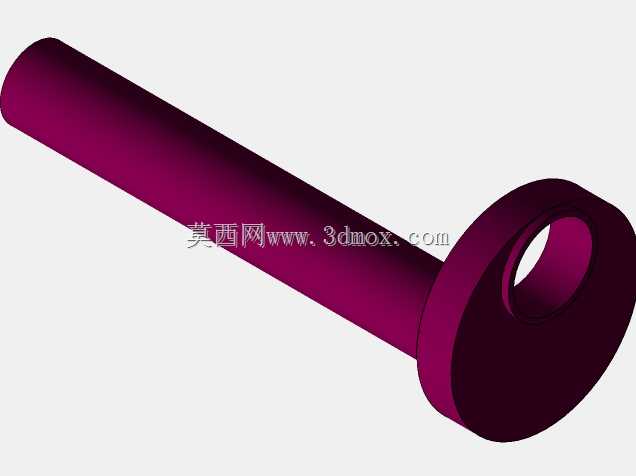

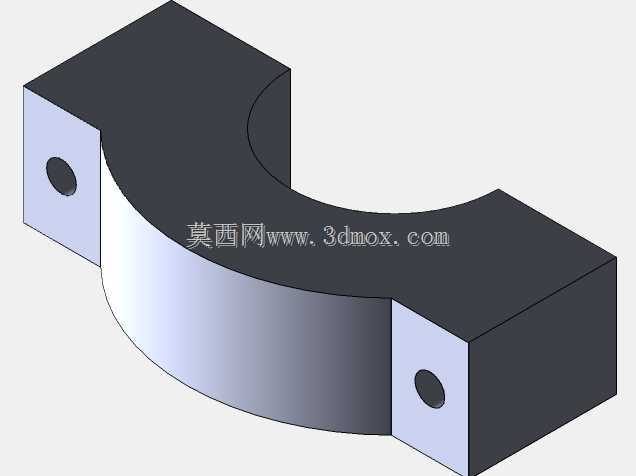

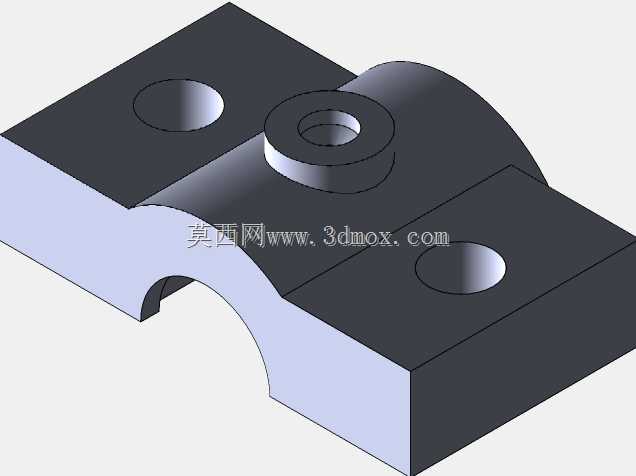

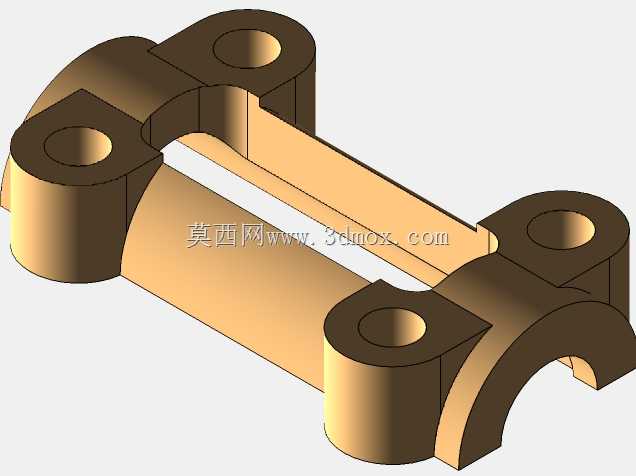

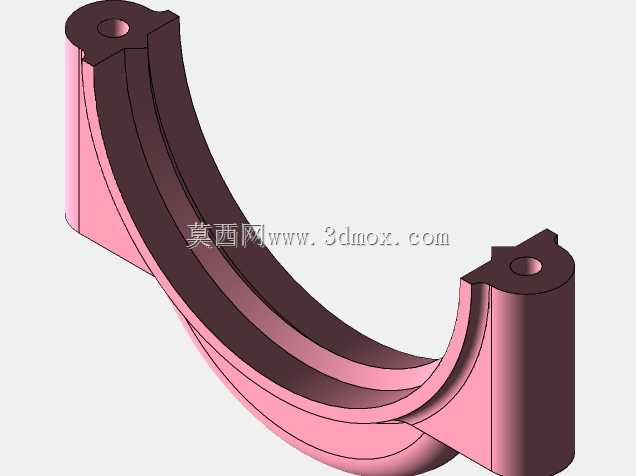

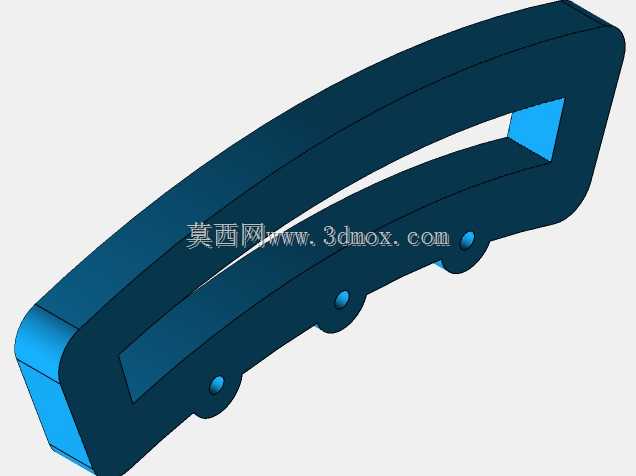

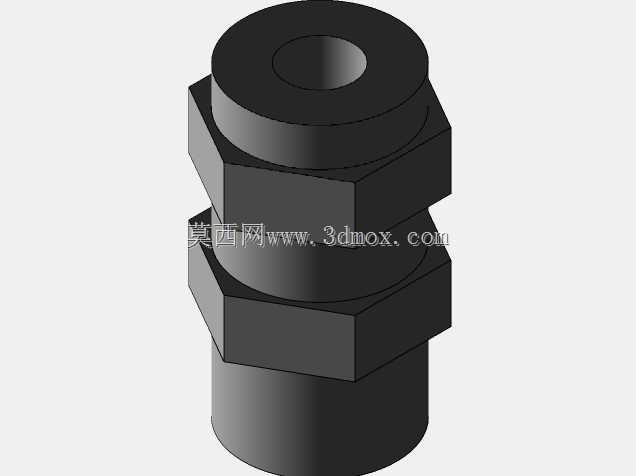

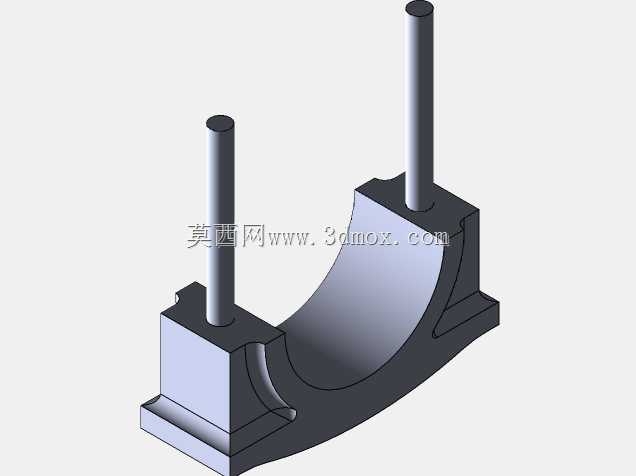

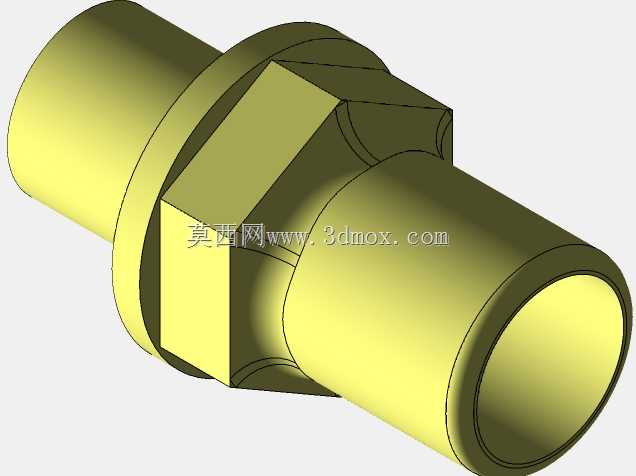

  设计过程中优先考虑了船用环境的防护需求,所有外露的运动部件都预留了防护罩的安装位,可根据航行区域的环境,加装金属或者非金属防护罩,避免航行过程中溅入的海水、舱底积水进入运动副造成锈蚀;整机的管路接口都布置在机身的同一侧,方便现场统一排布燃油、润滑、冷却管路,减少管路弯折,降低管路堵塞、泄漏的风险。从传动结构来看,立式布置的曲轴、连杆组件,润滑油可依靠自重回流到下部的油底壳,不需要额外设置复杂的回油管路,润滑系统的结构更简单,在船舶发生小幅横倾时,也能保证润滑油的正常回流,避免出现润滑不足导致的部件磨损。

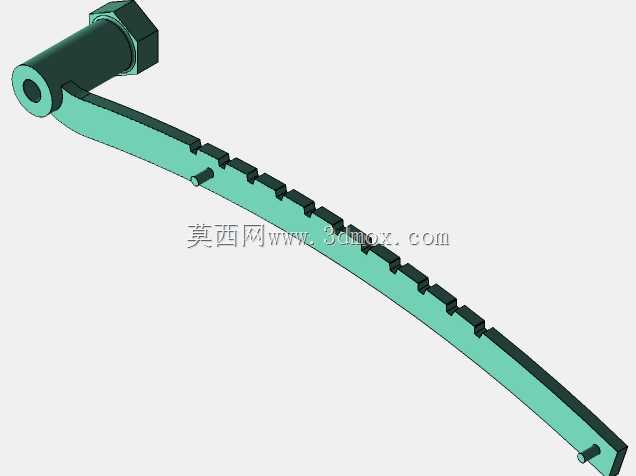

  考虑到船舶动力舱的通风条件有限,缸体的外壁设计了多道散热筋,在自然通风的条件下即可满足持续运转的散热需求,不需要额外配置外置的散热风扇与冷却管路,进一步简化了动力系统的结构,减少故障点。操纵机构的布置集中在机身的侧前方,操作人员站在动力舱的通道内即可完成调速、停机的全部操作,不需要探身到设备间隙内操作,提升了运维操作的安全性。整机的重心落在底部安装法兰的中心区域,即使船舶遇到风浪发生一定角度的横摇,也不会出现重心偏移导致的机座连接螺栓受力不均的问题,保证长期运行的结构可靠性。
