带凸耳安装位的中空法兰连接座

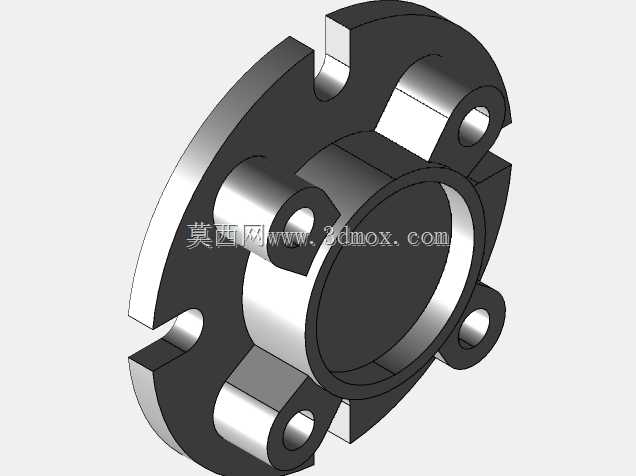

　　这类带周向凸耳安装位的中空法兰连接座，在工业传动、管路对接、组件定位场景中应用十分广泛，常见于中小型动力输出端的轴系衔接、气动管路的终端固定、旋转机构的基座连接位置，区别于常规整圈螺栓孔的平法兰，这种带离散凸耳的结构能在保证连接强度的前提下，大幅降低零件自身重量，同时给周边配套组件留出足够的装配避让空间，在空间紧凑的设备内部布局中优势明显。从实际功能来看，该零件的中心通孔是核心功能通道，既可以作为传动轴的穿设避让空间，也可作为流体、压缩气体的流通通道，中心孔的内圆柱面有较高的同轴度要求，通常需要与对接的轴类零件或者管路接头保持H7级别的间隙配合，避免工作过程中出现偏磨、泄漏或者传动卡滞的问题。

　　周向均匀分布的三个带通孔凸耳是主要的安装受力位，每个凸耳上的光孔用于穿设固定螺栓，凸耳的位置度公差需要控制在0.05mm以内，保证安装时螺栓能顺利穿入对接基座的螺纹孔，不会出现别劲导致的装配应力残留；凸耳与主体法兰环之间做了平滑的圆弧过渡，避免应力集中在交变载荷下出现开裂，这也是这类承受周期性振动载荷零件的常规设计处理方式。设计这类零件时，首先要根据对接端的轴径或者管路通径确定中心通孔的尺寸，再根据所需的连接螺栓规格确定凸耳上安装孔的直径，通常M6的螺栓对应6.5mm的光孔，M8的螺栓对应8.5mm的光孔，预留足够的装配调整余量；凸耳的分布角度需要结合周边设备的布局确定，常规均布为120°间隔，若周边有管线或者其他零件干涉，

　　也可调整为非等角分布，但要保证三个安装点的受力合力与中心轴线重合，避免安装后出现偏载。主体法兰环的厚度需要根据额定载荷计算，通常在承受1000N以内的轴向拉压载荷时，法兰环厚度取8-10mm即可满足强度要求，凸耳的厚度与法兰环保持一致，减少加工时的翻面次数，降低加工成本。零件一侧的凸起轴颈是定位配合位，用于插入对接基座的定位孔内，轴颈的外径与对接孔采用过渡配合，装配时可以快速实现零件的径向定位，不需要额外调整同轴度，大幅提升装配效率；轴颈的根部同样做了退刀槽与圆角过渡，避免机加工时出现清根不到位的问题，同时减少应力集中。从安装边界来看，这类零件的最大外缘由三个凸耳的外端面决定，装配时需要在对接基座上预留出对应凸耳分布的圆形安装空间，

　　空间直径比凸耳外端所在的圆周直径大3-5mm即可，不需要预留整圈法兰的安装空间，相比同规格的平法兰能节省近40%的径向布局空间；零件的轴向总高度由法兰环厚度加一侧轴颈的长度决定，轴颈长度通常比对接基座的定位孔深度小0.2-0.3mm，保证装配时法兰端面能与基座端面完全贴合，不会出现轴颈顶死导致的连接面缝隙。建模过程中，这类零件的主体结构通过旋转特征就能生成基础轮廓，周向的凸耳结构先做出单个凸耳的拉伸特征，再通过圆周阵列完成其余两个凸耳的创建，凸耳上的安装孔可在单个凸耳建模时直接切出，阵列后同步生成，最后对所有锐边做0.5mm的倒角处理，避免装配时划伤操作人员，同时去除机加工产生的毛刺。需要注意的是，这类零件如果用于传动场景，需要做动平衡校验，三个凸耳的重量差要控制在5g以内，避免高速旋转时产生离心振动；如果用于流体管路连接，中心孔的内表面粗糙度要达到Ra1.6以下，法兰贴合面的粗糙度达到Ra3.2，保证密封件压紧后不会出现泄漏。实际选型替换时，要重点核对中心通孔直径、安装孔的分布节圆直径、轴颈的配合尺寸这三个核心参数，只要这三个参数匹配，即便凸耳的外形有小幅差异，也能完成适配安装，不需要完全复刻原有零件的所有细节，在设备维修场景中可以大幅降低备件的采购成本。
