多向安装位异形机械连接基座结构

　　在轻工自动化输送线、小型专用工装夹具的工位定位模块里，这类异形连接基座的使用场景十分普遍，它不像标准方形支座那样有规整的安装面，而是根据工位周边的避让需求，把不同方向的连接接口整合在同一个本体上，减少了多零件拼接带来的累计误差，也能压缩工位的整体占用空间。从实际装配的角度看，这类基座的核心作用是给上方的执行元件——比如小型导向轴、气动夹爪的安装柱、检测传感器的固定支架——提供统一的定位基准，同时通过自身不同方向伸出的安装耳片，直接固定在设备的型材框架或者工作台面板上，不需要额外加装过渡连接板。

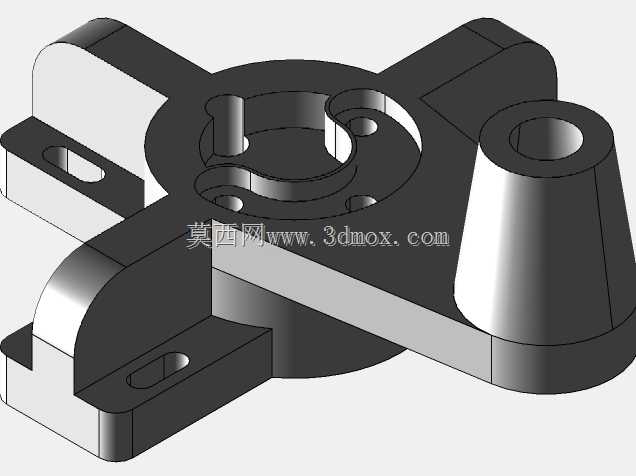

　　设计这类零件的时候，首先要敲定的是中心基准孔的位置，这个孔是整个基座所有特征的定位原点，后续所有安装柱、连接耳的位置尺寸都要从这个孔的中心引出，避免基准转换带来的公差偏移。中心孔周边的几个沉头孔，是用来锁紧上方配套的回转类零件的，孔的深度要匹配对应螺栓的沉头尺寸，保证螺栓锁紧后端面不高出基准面，不会和上方安装的零件产生干涉。侧面伸出的锥形凸台是整根轴类安装位，凸台的内孔和中心基准孔有严格的同轴度要求，这里如果偏差超过0.02mm，装在上面的导向轴就会出现卡滞，影响后续执行元件的动作精度。

　　三个方向伸出的安装耳片上都做了长条形的腰型孔，这是考虑到现场装配的时候，框架的安装孔位难免有加工误差，腰型孔可以提供±2mm的位置调整量，降低装配时的对位难度，不需要在现场重新扩孔修正。耳片的厚度是根据整体承载需求计算的，按照这类基座常规的承载上限——也就是上方安装元件总重量不超过5kg、动作冲击载荷不超过15N的工况，耳片厚度取8mm就能满足强度要求，不会在长期交变载荷下出现变形断裂。耳片和主体连接的位置都做了R3的圆角过渡，避免直角位置的应力集中，要是这里做直角，在设备长期运行的振动影响下，很容易从转角位置萌生裂纹，最终导致耳片断裂。

　　建模过程中，主体的基础轮廓先通过拉伸生成，再通过拉伸切除做出中心的通腔，这个通腔不是单纯的减重设计，腔体内的台阶面是用来嵌装定位衬套的，衬套压装进去之后，可以给穿过中心孔的传动轴提供径向支撑，减少轴转动时的晃动。侧面的锥形凸台用旋转特征生成后，还要和主体做合并处理，保证结合面没有多余的分割线，后续出工程图的时候也不会出现多余的轮廓线，方便加工人员识图。几个腰型孔的位置要注意和耳片的边缘保持足够的距离，孔边到耳片侧边的距离不小于3mm，避免加工的时候孔边缘出现崩边，也能保证螺栓锁紧的时候，耳片有足够的承压面积。

　　从安装边界来看，这个基座的最大外轮廓尺寸控制在120mm×100mm×65mm的范围内，不会占用过多的工位空间，三个安装耳片的安装面都在同一个水平面上，和设备框架贴合的时候不需要额外加调整垫片，只要保证框架安装面的平面度在0.1mm以内，就能保证基座安装后的水平度。中心基准孔的端面和底部安装面的平行度要求控制在0.03mm以内，这样上方安装的零件垂直度才有保障，不会出现倾斜。另外，主体侧面的几个小直径通孔是用来安装紧定螺钉的，当上方的轴类零件插入锥形凸台的内孔后，拧紧紧定螺钉就能把轴锁死，防止轴在转动或者往复动作的时候出现轴向窜动。

　　这类零件在实际加工的时候，一般先铣出底部的安装基准面，再以这个面为定位基准加工中心孔和各个安装孔，这样能保证所有特征的位置精度。建模的时候所有特征的拔模斜度都取1.5°，如果是采用注塑工艺生产的话，这个斜度刚好能满足脱模需求，不会出现零件粘模的问题；如果是采用铝件铣削加工的话，这个斜度也不会影响装配，反而能减少零件和安装孔之间的装配阻力。需要注意的是，几个安装耳片的背面都做了0.5mm的凹坑，这个位置是用来嵌装防震橡胶垫的，设备运行时产生的振动可以通过橡胶垫缓冲一部分，避免基座上的检测传感器因为振动出现检测数据漂移的问题。
