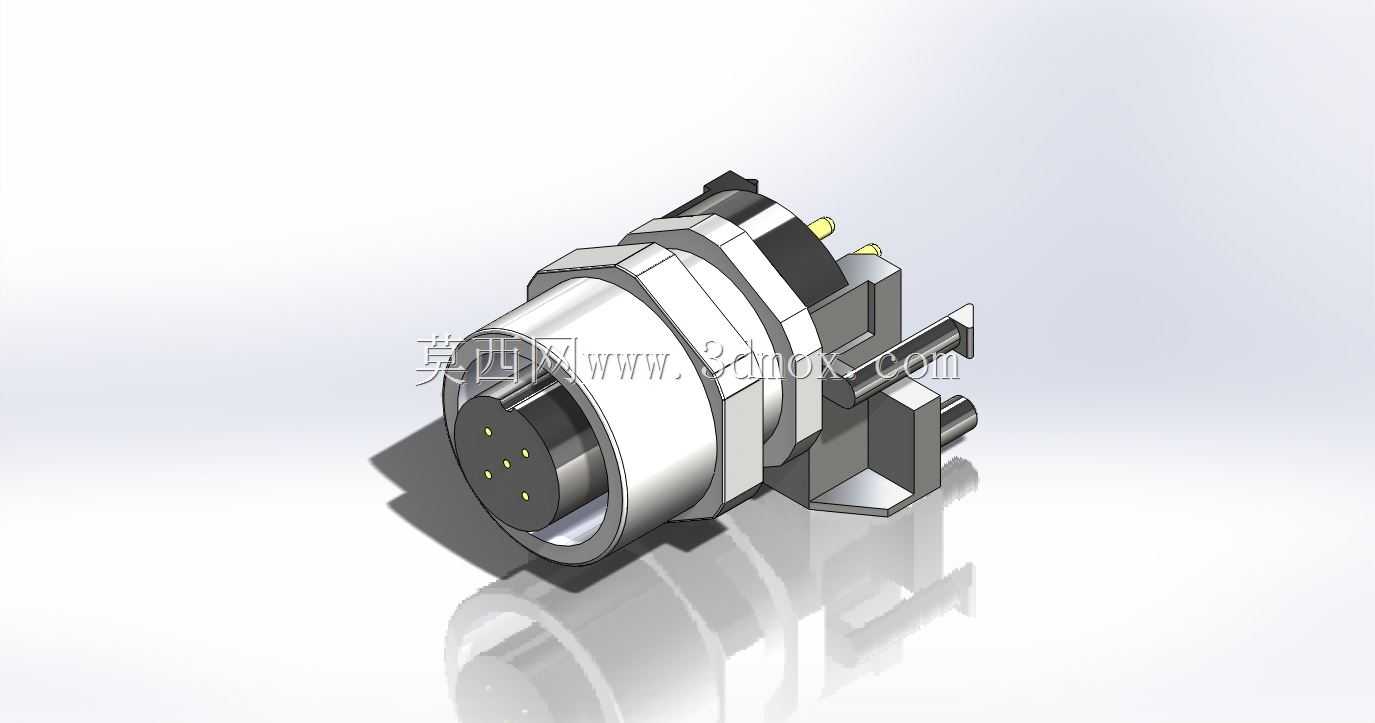

工业圆形多针连接器结构设计

　　这款圆形多针连接器的设计，最初是针对工业现场控制柜与执行端的信号、小功率供电混合传输需求做的结构方案，在离散制造车间的设备布线场景里，这类接插件要同时应对设备振动、现场油污、频繁插拔维护的多重工况，不能只做理想化的结构堆叠。从实际使用场景出发，这类连接器常被用在机床操作面板与柜体内部的线束对接、自动化产线工位模块的快速拆接、检测设备的探头端信号传输环节，尤其是需要频繁拆装维护的工位，不能采用焊接式的固定接线结构，否则每次维护都要拆焊线束，大幅拉长停机时间。设计时优先考虑了安装端的适配性，尾部预留的法兰安装位做了定位凸台，和设备面板开孔配合时不需要额外做对位标记，安装螺丝孔的间距匹配行业通用的开孔尺寸，不需要用户重新改孔，

　　直接替换同规格的老旧连接器即可。插针端做了防呆结构，插合面的定位槽采用不对称设计，现场维护时哪怕是视线不好的柜内操作，也不会出现插反导致针脚弯折的问题，插针本身采用镀金接触层，应对工业现场的温湿度波动，长期使用也不会出现接触电阻过大导致的信号衰减。外壳部分采用金属切削加工的结构，相比注塑外壳有更好的屏蔽性能，在有变频器、伺服驱动器的强电磁干扰车间里，能有效屏蔽外部电磁杂波对弱信号传输的影响，外壳的台阶处做了密封槽设计，搭配密封圈可以达到IP65的防护等级，现场有切削液飞溅、粉尘飘落的工位也能稳定使用。尾部的线束固定结构做了压线夹设计，线束接入后可以通过压线夹将外被牢牢固定，避免现场拉扯线束时把线芯从插针端扯脱，

　　之前做现场调试时见过不少没有压线结构的连接器，工人拉扯线束后直接把线芯扯断，排查故障要花很长时间，这个结构就是针对这类现场问题做的优化。插合端的锁紧结构采用卡扣式设计，插合到位后会有清晰的触感反馈，不需要额外拧螺纹，现场插拔操作单手就能完成，卡扣的锁紧力经过反复验证，在设备持续振动的工况下不会出现松脱，同时拆卸时只需要按压卡扣就能拔出，不会出现锁死拆不下来的情况。从安装边界来看，这款连接器的主体外径控制在32mm以内，面板开孔只需要开30mm的通孔即可，尾部出线端的最大直径是18mm，适配线径8-12mm的多芯护套线，安装时突出面板的高度只有26mm，不会在操作面板上突出过多导致磕碰，背面的接线端深度是34mm，

　　柜内布线时预留40mm的纵深空间就足够完成接线操作，不会和柜内的线槽、其他元器件产生干涉。内部的插针排布采用中心环绕布局，4根信号针分布在中心区域，外围预留了2根功率针的位置，可以同时传输24V控制信号和5A以内的直流供电，不需要单独走供电线路，减少现场布线的线束数量。绝缘基座采用耐高温的工程塑料材质，长期工作温度可以覆盖-20℃到85℃的范围，在设备靠近发热源的位置安装也不会出现基座变形导致的针脚错位。在建模过程中，所有配合面都做了公差匹配，插针和绝缘基座的配合采用过盈配合，过盈量控制在0.02-0.03mm，既可以保证插针不会在基座内晃动，又不会因为过盈量太大导致装配时基座开裂，外壳和绝缘基座的配合采用间隙配合，间隙控制在0.05mm以内，装配后不会出现晃动，同时方便生产时的快速组装。考虑到现场维护的需求，这款连接器的所有零部件都采用模块化设计，插针、绝缘基座、外壳、卡扣、压线夹都可以单独更换，某个部件损坏后不需要更换整个连接器，只需要更换对应配件即可，降低现场的维护成本。在实际选型参考时，结构工程师可以直接调用这个模型做面板开孔的干涉检查，不需要重新测绘尺寸，模型里的所有安装孔位、配合尺寸都和实际量产的零件保持一致，导入装配体后可以直接做布线模拟，验证线束弯折半径是否满足要求，避免实际装配时出现线束长度不够、和周边部件干涉的问题。
