船用推进器防护导流结构设计

　　在小型舷外电动推进器的实际使用场景中，水下杂物缠绕、硬质障碍物磕碰桨叶是高频出现的故障诱因，尤其在浅滩、水草密集的内陆水域、近岸咸淡水交汇区域作业时，裸露的螺旋桨很容易被废弃渔网、水生植物茎秆缠绕卡滞，或是触碰水下礁石、硬质河床造成桨叶崩缺、转轴变形，这类故障不仅会直接中断航行作业，还可能导致推进器电机过载烧毁，增加运维成本。这款适配Minn Kota Endura Max 55型号推进器的护罩结构，核心作用就是在推进器桨叶外围形成刚性防护屏障，同时兼顾水动力优化，降低加装防护结构带来的航行阻力增量。

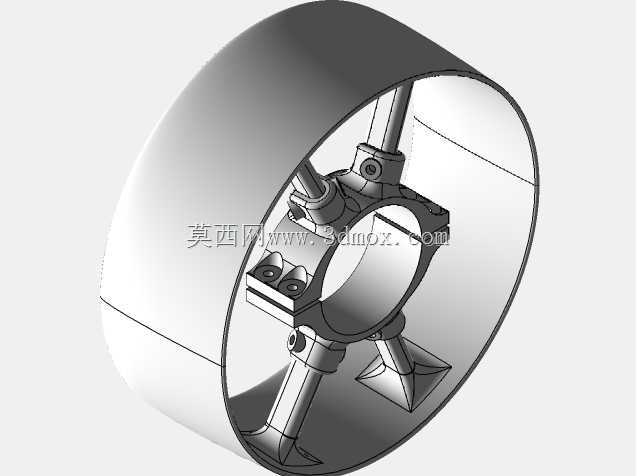

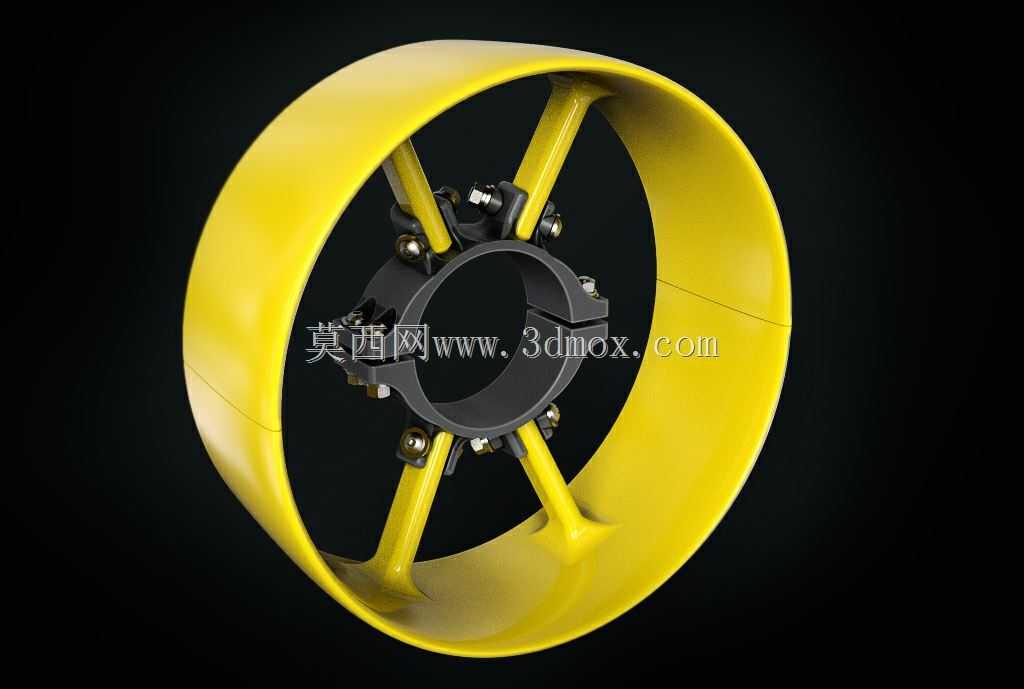

　　从结构设计逻辑来看，该护罩采用环形外筒加径向支撑辐条的整体架构，环形外筒的内壁型线并非简单等径直筒，而是参考NACA006对称翼型的流体特性做了型面优化，当推进器运转推动水流向后喷出时，翼型结构的护罩内壁可以梳理紊乱的水流，减少桨叶叶尖处的涡流损耗，在实现防护功能的同时，尽可能降低对推进器推力效率的影响，甚至能在一定航速区间内优化桨叶入流条件，提升推进效率。支撑辐条采用流线型截面设计，替代传统的圆钢支撑结构，减少辐条自身切割水流产生的紊流与阻力，辐条沿环形护罩周向均匀分布，连接中心安装抱箍与外侧环形护罩，保证整体结构的刚性与抗冲击性能。

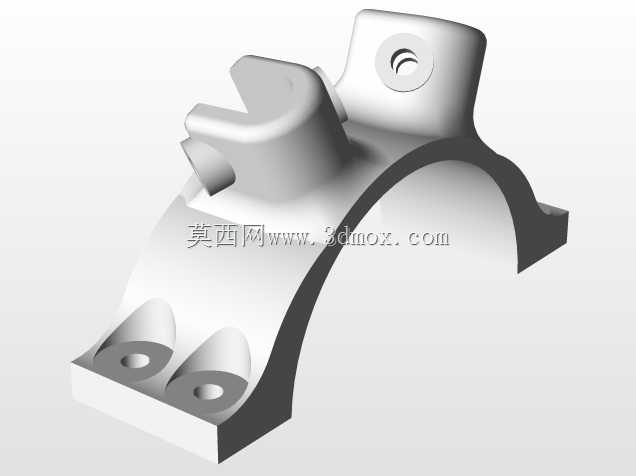

　　考虑到增材制造的工艺适配性，护罩的整体结构做了分件设计，将大尺寸的环形外筒拆分为两个半圆弧段，降低单件打印的尺寸边界要求，适配多数桌面级FDM/FFF 3D打印设备的成型幅面，两个半环的对接端面设计有定位配合结构，组装时可以通过环氧树脂粘接实现牢固连接，也可根据实际使用需求采用冷焊、紧固件锁合等其他拼接方式。中心的安装抱箍采用对开式夹装结构，无需改动原有推进器的结构，直接通过紧固件抱紧在推进器桨叶外围的机壳位置即可完成安装，安装边界完全匹配对应型号推进器的机壳外径，安装后护罩与桨叶叶尖预留有均匀的安全间隙，不会出现运转过程中剐蹭桨叶的问题。

　　材料选型方面，该结构适配不锈钢材质的机加工生产，也可使用具备耐水腐蚀性能的工程塑料进行3D打印制作，不锈钢材质版本可同时适配淡水与咸水环境使用，抗冲击性能更强，适合经常在复杂硬质障碍物水域航行的场景；工程塑料打印版本重量更轻，不会给推进器的转向机构增加过多负载，适合水草、软质杂物较多的内陆水域使用。结构设计过程中尽可能减少了悬空无支撑的结构特征，除了中心抱箍的安装位需要少量打印支撑外，其余部位均可在无支撑条件下完成打印，降低打印过程中的材料损耗与后处理工作量。

　　实际安装使用时，需要先确认护罩与推进器桨叶的同轴度，避免因安装偏斜导致运转时出现动平衡问题，带来不必要的振动；根据所使用的打印设备精度特性，可在建模时预留0.1-0.2mm的水平尺寸补偿量，抵消FDM工艺打印过程中材料挤出膨胀带来的尺寸偏差，保证拼接面与安装抱箍的配合精度。打印完成后可对支撑辐条、环形护罩的表面做简单打磨处理，降低表面粗糙度，进一步减少水流摩擦阻力。该护罩除了适配指定型号的推进器外，只要桨叶直径、安装位机壳外径尺寸匹配，也可适配其他同规格的小型舷外推进器使用，为水下运转的螺旋桨提供可靠的物理防护，减少杂物缠绕与硬物撞击带来的设备损坏风险，同时通过优化的水动力型面，降低加装防护结构对推进效率的负面影响。
