带法兰安装座锥形轴承护圈结构

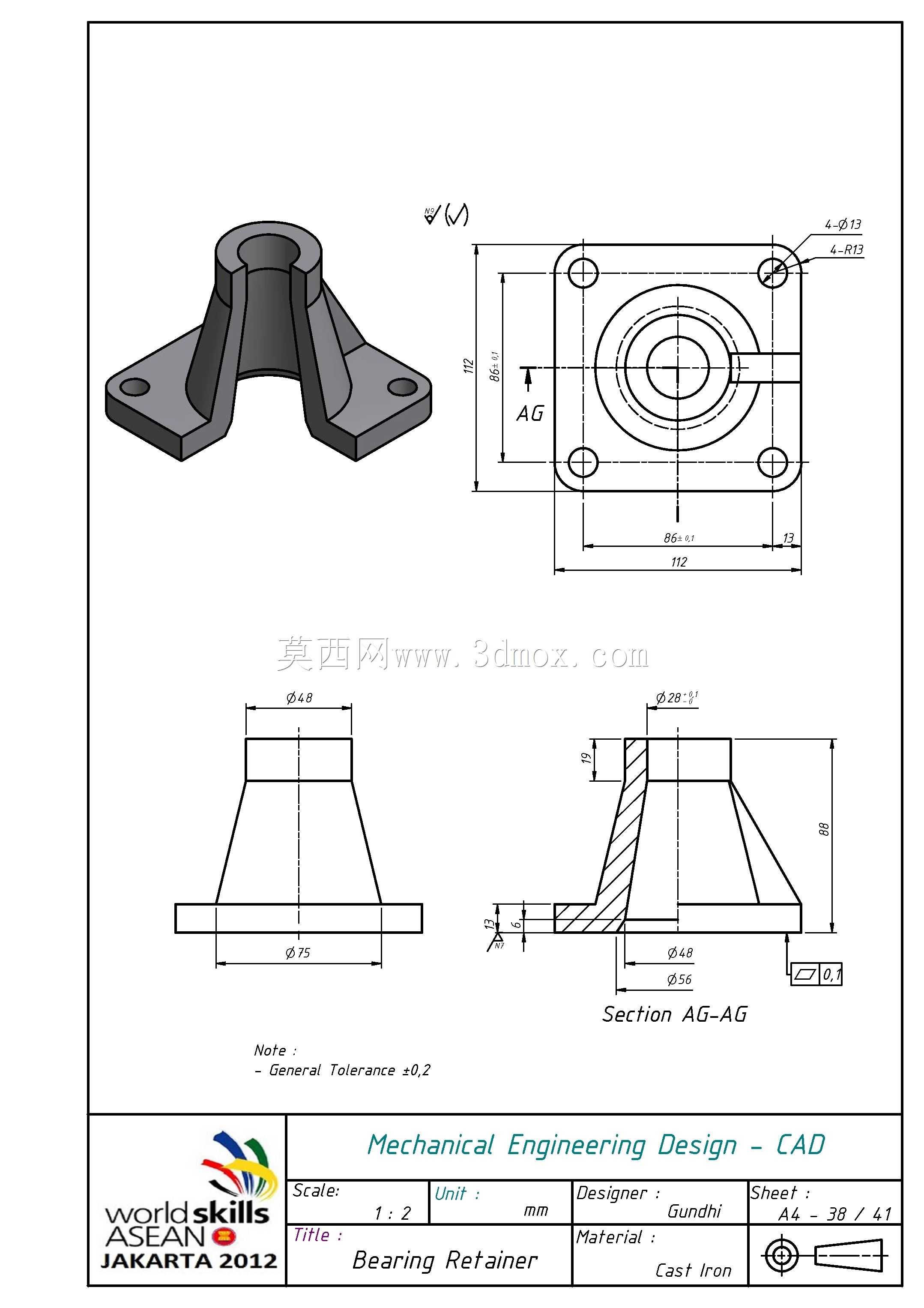

　　在各类旋转传动设备的轴承装配环节，轴承护圈是承担轴承定位、轴向限位以及外部杂质阻隔作用的关键配套零件，本次涉及的带法兰安装座锥形结构护圈，主要适配中低速重载工况下的立式轴承安装场景，常见于输送线辊筒端部、小型减速机输入输出轴端、农业机械传动转轴支撑位置，能够在设备运行过程中避免轴承外圈出现轴向窜动，同时阻挡外界粉尘、切削碎屑、润滑脂泄漏路径外的杂物进入轴承滚道，延长轴承的实际服役周期。从实际装配的边界条件来看，该护圈采用方形法兰作为安装基准，法兰面四个角位置设置贯通安装孔，可直接通过螺栓与设备的轴承座端面、墙板安装面完成锁紧固定，安装时无需额外加工定位止口，法兰端面的平面度公差控制在0.05mm以内，能够保证与安装面完全贴合，

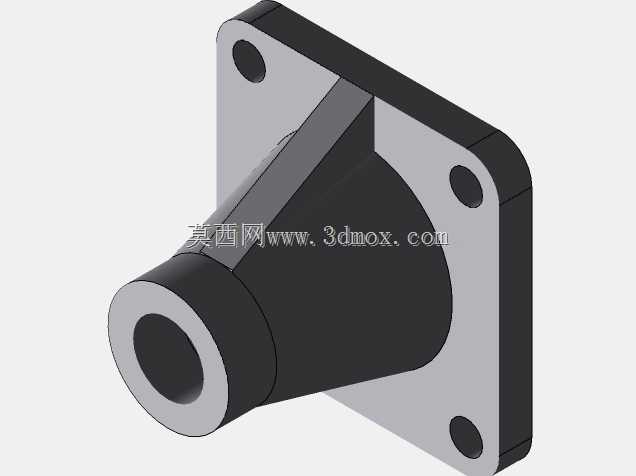

　　避免锁紧后出现局部应力集中导致的护圈变形。护圈主体采用锥形过渡结构，从法兰端面向中心轴承配合位置逐渐收窄，这种结构一方面能够降低护圈整体的重量，减少旋转轴系的附加惯量，另一方面锥形外壁可以引导设备运行过程中滴落的润滑脂回流至轴承腔内部，同时避免杂物在护圈表面积攒，相较于直筒式护圈，锥形结构的抗冲击性能更优，在设备受到轴向冲击载荷时，锥形壁面能够将部分轴向力分散至法兰安装面，降低中心配合位置的应力集中系数。从尺寸设计逻辑来看，护圈中心的通孔尺寸与轴承外圈的定位台阶尺寸匹配，通孔内壁与轴承外圈的配合间隙控制在0.1mm至0.2mm之间，既能够保证装配时轴承可以顺利推入到位，又能够避免间隙过大导致的轴承定位失效，

　　法兰面的安装孔中心距严格匹配对应规格轴承座的安装孔位参数，四个安装孔的孔径适配常用的内六角圆柱头螺栓规格，装配时螺栓穿过安装孔后直接拧入轴承座端面的螺纹孔即可完成固定，无需额外配置螺母，减少装配工序的零件数量。护圈的剖面结构中，中心位置设置有环形限位台阶，台阶高度刚好抵住轴承外圈的端面，当轴系运行产生轴向窜动趋势时，轴承外圈的端面将作用力传递至限位台阶，再通过锥形壁面分散至整个法兰安装面，最终由安装螺栓承担轴向载荷，避免轴承外圈在轴承座孔内出现轴向滑移。在实际选型应用时，该结构护圈适配的轴承外径范围覆盖常用的中小型深沟球轴承、圆锥滚子轴承规格，安装时需要注意法兰面与轴承座端面之间可以根据密封需求添加薄型密封垫片，

　　进一步提升腔体的密封性能，避免润滑脂泄漏以及外界水汽进入轴承内部。相较于传统的卡簧式轴承限位结构，这种一体式法兰护圈的轴向承载能力更强，能够承受更大的轴向冲击载荷，同时兼具防护与限位双重功能，不需要在轴承座孔内加工卡簧槽，降低了轴承座的加工难度与加工成本，在批量设备装配场景中，这种一体式护圈的装配效率更高，不需要额外的卡簧安装工具，仅通过常规的内六角扳手即可完成全部装配作业。从结构建模的细节来看，锥形壁面与法兰端面的衔接位置设置有圆角过渡，避免尖角位置出现应力集中，同时在零件加工过程中，圆角过渡能够减少铣削加工时的刀具磨损，提升零件加工的成品率，护圈所有锐边均做倒钝处理，避免装配过程中划伤操作人员，也防止锐边割破密封垫片影响密封效果。在设备维护环节，这种护圈的拆卸也十分便捷，只需要松开四个安装螺栓即可将护圈整体取下，不需要对轴系其他零件进行拆解，能够大幅提升轴承检查、润滑脂更换的作业效率，降低设备维护的停机时间。针对不同的工况环境，该护圈结构可以根据实际需求调整材质，常规工况下采用普通碳素钢制作即可满足使用需求，在腐蚀环境下可以更换为不锈钢材质，在轻量化需求场景下也可以采用高强度工程塑料注塑成型，结构本身的尺寸参数不需要做大幅调整即可适配不同材质的加工工艺，具备较强的工况适配性。
