带端面安装孔的金属圆柱套筒结构件

项目分类:通用机械零部件 发布时间:2022-02-05 ID:542812
  • 带端面安装孔的金属圆柱套筒结构件

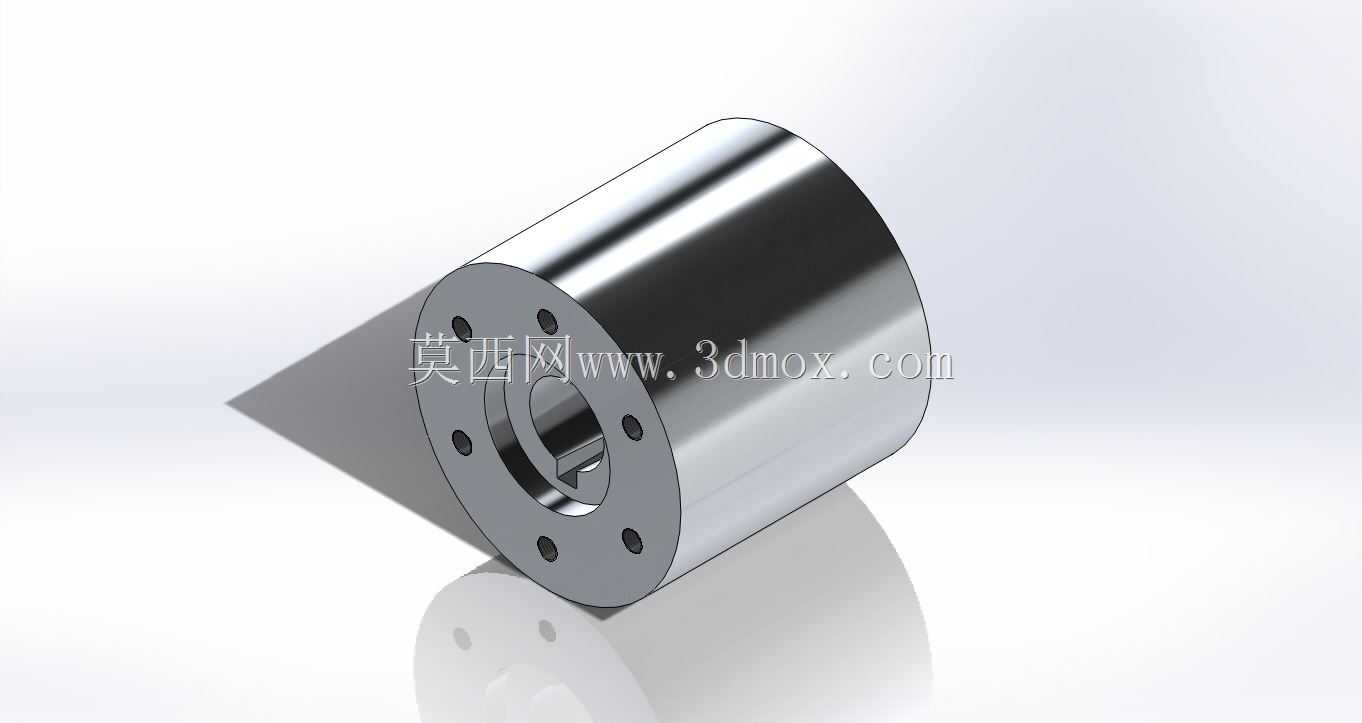

  这类带端面均布安装孔的圆柱套筒结构,在工业传动、流体输送、工装夹具领域的应用覆盖度极高,日常做设备改造、非标设计时经常会碰到同类型结构的选型与建模需求。从结构本身来看,外圆柱面采用高精度磨削加工的设计思路,主要是为了适配与外部衬套、轴承内圈或者导向套的配合场景,外圆的圆柱度公差通常会控制在IT6级以内,保证往复运动或者旋转运动过程中不会出现卡滞、偏磨的问题。端面的8个均布安装孔采用沉孔设计,安装时螺栓头可以完全沉入沉孔内部,不会突出端面影响相邻部件的装配贴合,孔位的位置度公差需要严格控制,否则现场安装时会出现螺栓无法穿入、对接面贴合不严的问题,建模时需要优先做孔位的阵列参数化设计,方便后续根据不同的对接法兰尺寸调整孔数、孔距与孔径。中间的内孔采用阶梯式结构,靠近安装端面的一侧内孔直径更大,主要是用来容纳轴端的定位台阶、密封件或者锁紧螺母,内侧的小直径内孔则是与传动轴、输送管路直接配合的工作面,内孔与外圆的同轴度是整个零件的核心形位公差要求,一旦同轴度超差,装配后会出现轴系跳动、密封泄漏、传动异响等一系列现场故障。

  做这类零件的三维建模时,首先要确定安装边界尺寸:外圆直径需要匹配外部安装座的内孔尺寸,预留合适的配合间隙,通常过渡配合的间隙控制在0.01-0.03mm之间;套筒的总长度要根据安装空间的轴向尺寸确定,不能过长导致部件顶死,也不能过短导致配合长度不足、连接刚性不够;端面安装孔的分布圆直径要和对接法兰的孔位分布圆完全一致,孔径要比所用安装螺栓的公称直径大0.5-1mm,补偿加工与装配带来的位置误差。实际应用场景里,这类结构既可以作为传动系统的轴套,支撑旋转轴承受径向载荷,也可以作为流体管路的连接接头,端面加装密封垫后实现管路的刚性连接,还可以作为工装夹具的定位套,穿过定位销实现工件的快速定位。设计过程中需要考虑零件的受力情况,如果是承受较大径向载荷的传动套筒,材质通常选用40Cr调质处理,表面淬火提升外圆的耐磨性;如果是流体输送场景的套筒,则会选用304或者316不锈钢材质,避免介质腐蚀导致的零件失效;如果是工装用的定位套,会选用20CrMnTi做渗碳淬火处理,内孔硬度达到HRC58-62,保证长期反复装拆不会出现磨损导致定位精度下降。建模时需要注意倒角与圆角的处理,外圆两端的倒角通常取C1-C2,方便装配时顺利导入配合孔内,内孔的台阶处要做R0.5-R1的圆角过渡,避免应力集中导致零件在交变载荷下出现开裂,安装孔的孔口也要做小倒角,去除加工毛刺,避免螺栓装配时刮伤螺纹或者出现应力集中。这类零件的加工工艺通常是先下料棒料,车床粗车外圆与内孔留加工余量,调质处理后精车各尺寸到要求,然后钻床或者加工中心钻端面安装孔、锪沉孔,最后外圆磨床磨削外圆到最终尺寸,有内孔精度要求的还需要做内孔磨削或者珩磨处理,保证表面粗糙度达到Ra0.8以下,满足配合要求。现场装配时,需要先清理配合面的毛刺与杂物,涂抹少量润滑脂方便压装,螺栓要按照对角顺序逐步拧紧,避免端面受力不均导致套筒偏斜,影响后续的运动精度。
