二级塑料齿轮搭配蜗轮传动结构设计

项目分类:通用机械零部件 发布时间:2022-02-05 ID:542862
  • 二级塑料齿轮搭配蜗轮传动结构设计

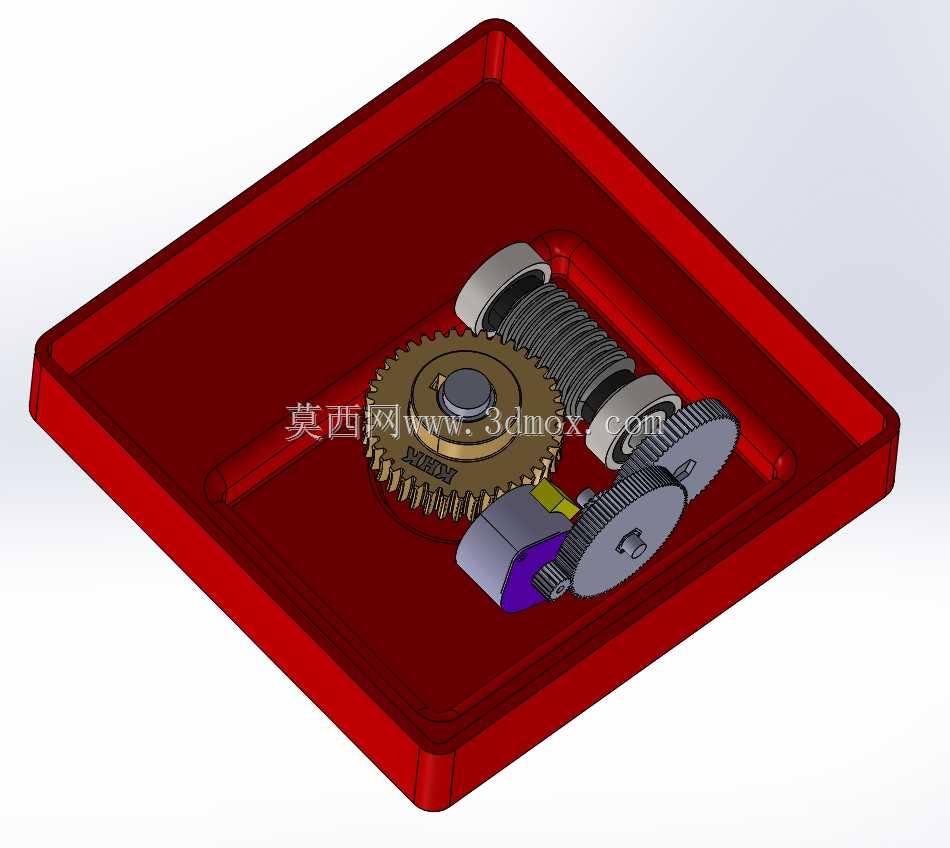

  这套传动结构的设计初衷,是面向小空间内的大减速比低速传动场景,常见于小型民用电动装置、教学演示传动模组、低负载精密调节机构这类对安装空间有严格限制、同时对传动噪音控制有一定要求的应用场合。整套传动组件被集成在方形红色壳体内,壳体既作为传动部件的安装基座,也承担防护、储油(若后续补充润滑方案)、隔绝外部粉尘杂质的作用,安装边界完全贴合壳体内腔轮廓,所有传动件的轴向、径向窜动量都在设计阶段做了预留,避免运转过程中出现部件剐蹭壳体的问题。

  从传动链路来看,输入端的蜗杆直接与蜗轮啮合,完成第一级大减速比传动,蜗轮输出端同轴连接第一级塑料直齿轮,再通过两级塑料直齿轮的啮合完成后续减速,最终从末级齿轮轴输出扭矩。当初在方案选型阶段,曾尝试过全金属齿轮的传动方案,但金属齿轮在小模数、低负载场景下不仅加工成本偏高,运转啮合的噪音也难以控制,而塑料齿轮本身具备自润滑特性、重量轻、运转噪音低的优势,刚好匹配这类低负载传动的需求,不过纯塑料齿轮的大减速比方案存在扭矩承载不足、长期运转磨损快的问题,因此第一级采用金属蜗轮搭配蜗杆的结构,承担输入端的高转速低扭矩传动,利用金属部件的耐磨特性扛住输入端的高速啮合磨损,后续低速级采用塑料齿轮,兼顾噪音控制与成本控制。

  设计过程中曾验证过无润滑全塑料齿轮的方案,实际测试发现环境温度变化带来的塑料件热胀冷缩,会大幅提升齿轮啮合的径向反作用力,不仅会增大传动阻力,长期运转还会导致壳体安装位受力变形,无法承受持续的传动载荷,因此才调整为第一级蜗轮蜗杆采用金属材质,后续级采用塑料齿轮的组合,理论总传动比可以做到700以上,不过实际测试中蜗轮的传动效率比初始计算值高出0.26倍,导致实际输出转速与扭矩和初始设计目标存在偏差,整套方案的传动效率匹配还需要进一步调整齿轮参数来优化。

  从安装尺寸来看,整套结构的外轮廓完全由方形壳体限定,所有齿轮、蜗杆的安装轴孔都直接开设在壳体侧壁上,不需要额外的安装支撑板,大幅压缩了整体结构的体积,蜗杆的输入端伸出壳体侧壁,方便连接驱动电机,末级输出轴同样伸出壳体另一侧,方便连接负载端。啮合间隙的设计上,塑料齿轮的啮合侧隙比常规金属齿轮预留大0.02-0.03mm,抵消温度变化带来的尺寸膨胀,避免出现卡滞问题;蜗轮与蜗杆的啮合侧隙则按照金属传动副的常规标准预留,保证传动精度的同时控制回程误差。

  在实际应用选型时,这套结构更适合输出扭矩在1N·m以内、间歇运转的场景,比如小型自动窗帘的驱动模组、教学用传动演示教具、小型玩具的驱动结构、精密仪器的微调机构,不适合连续高负载运转的工况,毕竟塑料齿轮的长期负载耐受能力有限,连续运转下的磨损速度会明显加快。如果要适配更高负载的场景,可以将后续两级塑料齿轮更换为含油尼龙材质或者POM材质,提升耐磨性能与结构强度,同时在壳体内预留润滑脂填充空间,给蜗轮蜗杆啮合位补充润滑,进一步提升传动效率与使用寿命。

  结构的装配逻辑也做了简化,所有传动部件都可以从壳体上方开口直接放入对应轴位,不需要复杂的定位工装,装配完成后盖上上盖即可完成整体封装,后期维护拆解也十分方便,只需要打开上盖就能检查所有齿轮的啮合状态与磨损情况,不需要完全拆解整个壳体。轴类零件全部采用光滑圆柱轴,与齿轮的连接采用过盈配合加周向扁位防转,不需要额外的键连接,进一步压缩了零件的加工成本与装配复杂度,适合小批量量产的场景。
