FDM打印适配型锥面配合氧气调节阀结构

　　在小型医用供氧、桌面级实验气路、便携制氧设备的气路管控场景里，这类小通径氧气阀的适配性一直是结构设计里容易被忽略的细节——很多市售小规格调节阀要么配合间隙过大导致低压下微漏，要么调节阻尼不均，在小流量输出区间很难精准控制氧气供给量，尤其是面向FDM熔融沉积成型工艺做定制化适配的阀件，很少有针对打印公差做专门的配合结构优化。这款阀件的核心设计逻辑，就是完全围绕FDM打印的工艺特性做结构匹配，没有沿用传统机加工阀件的公差带设定，而是把锥面配合的密封调节结构作为核心，专门适配5.5mm直径的调节器轴安装尺寸，从根源上降低打印件后处理的工作量。

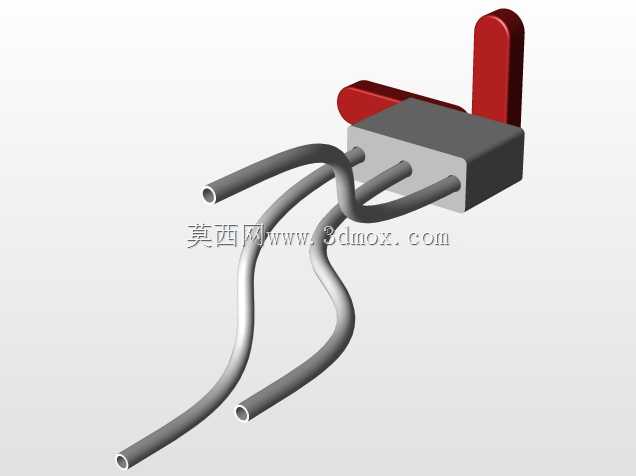

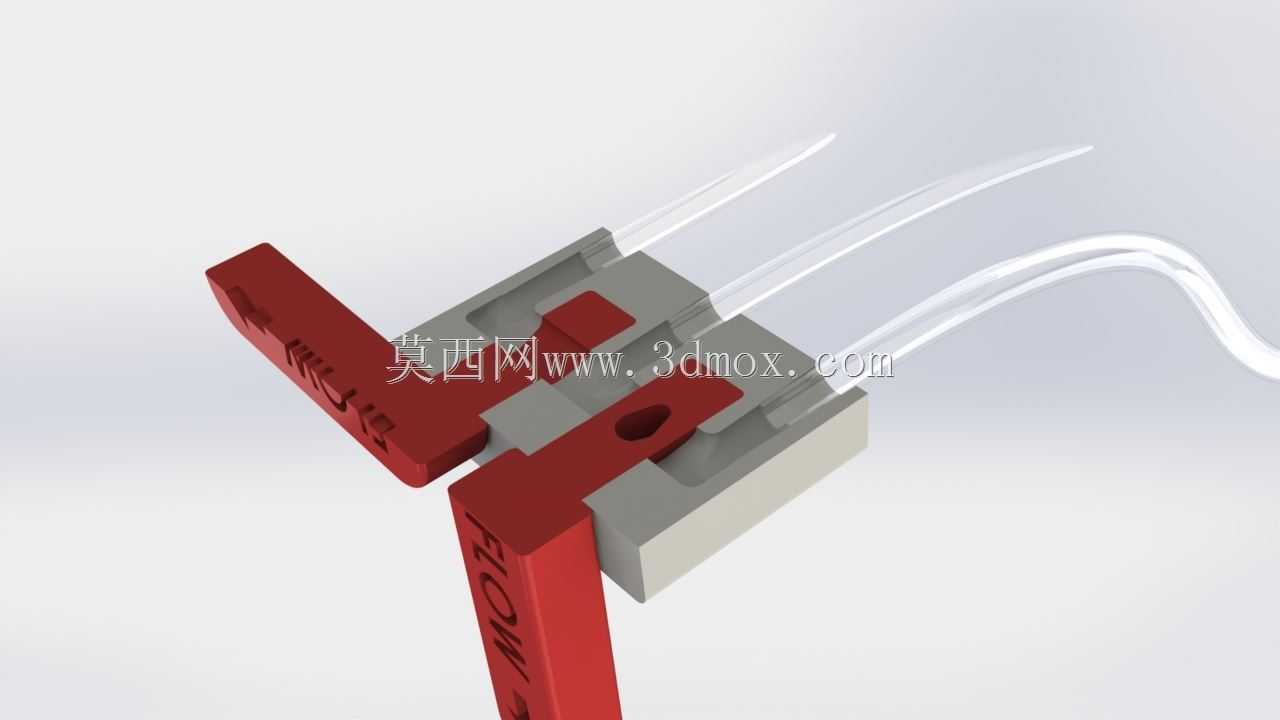

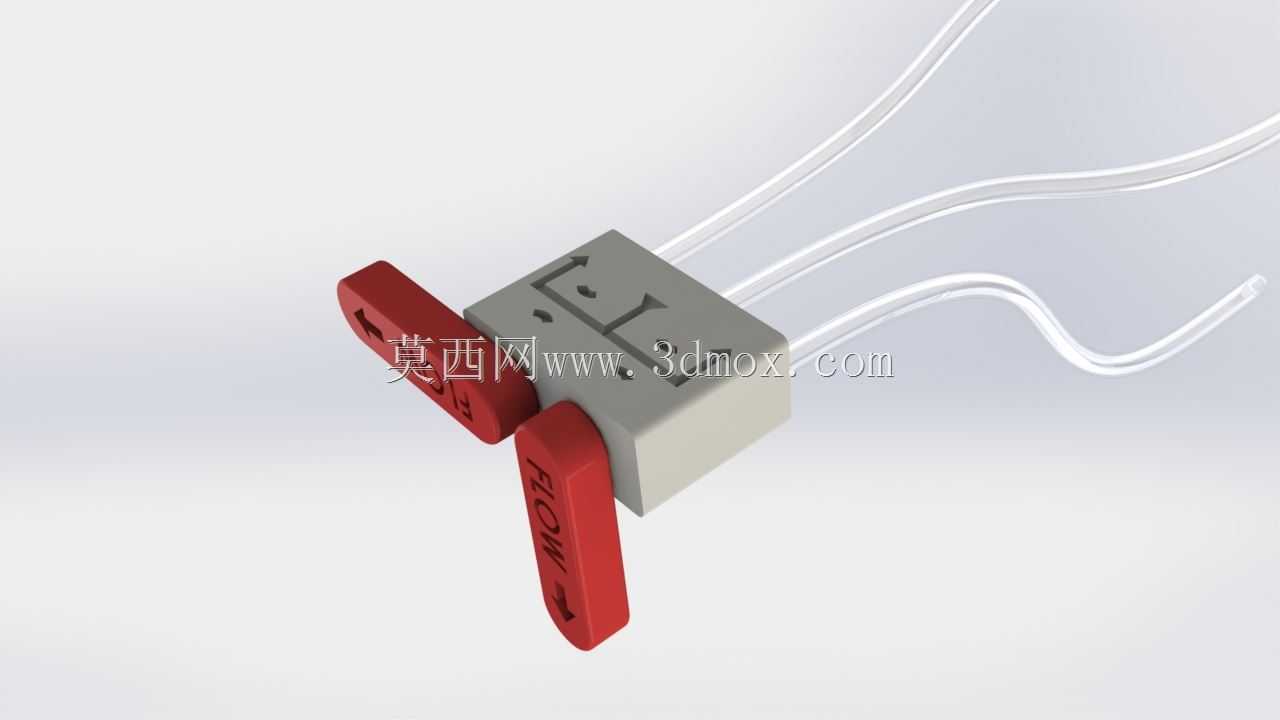

　　从实际功能落地的角度看，这款阀件承担的是氧气通路的通断与流量精细调节作用，和常规工业级高压氧气阀不同，它面向的是低压小流量的供氧场景，比如家用便携制氧机的末端流量调节、小型水产增氧装置的气路管控、学生实验装置的氧气供给控制，这类场景对阀件的耐压要求不高，但对调节的线性度、低压下的密封性能、装配的便捷性有比较实际的要求。设计时特意把阀的开合调节件做了醒目的红色标识结构，一方面是和灰白色的阀座主体形成视觉区分，方便操作人员快速识别调节手柄的位置，另一方面手柄表面做了防滑的结构纹路，即便戴薄型防护手套操作也能精准转动调节，不会出现打滑的问题。

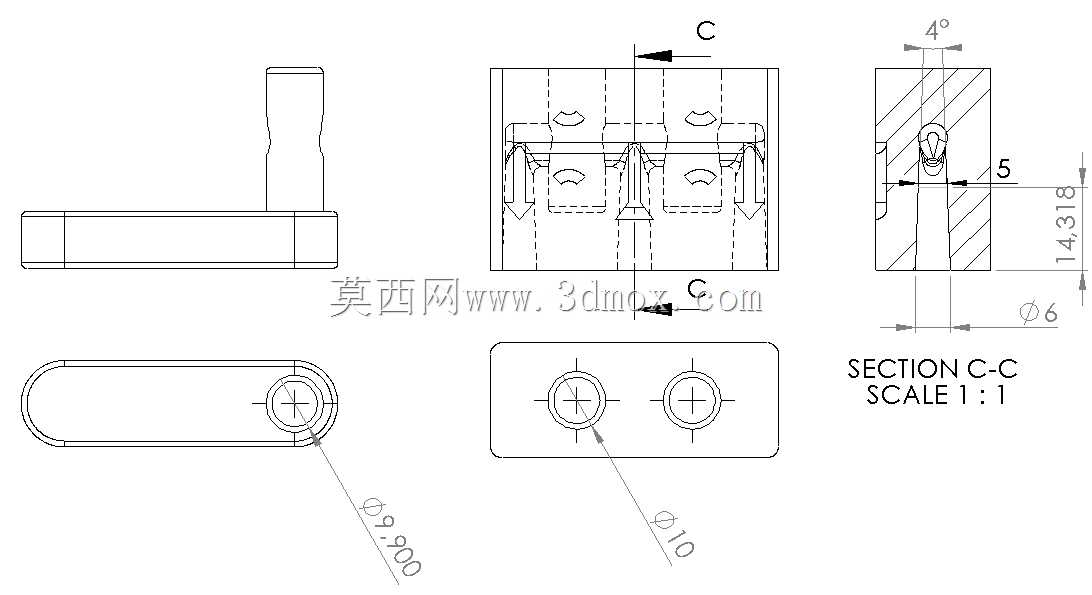

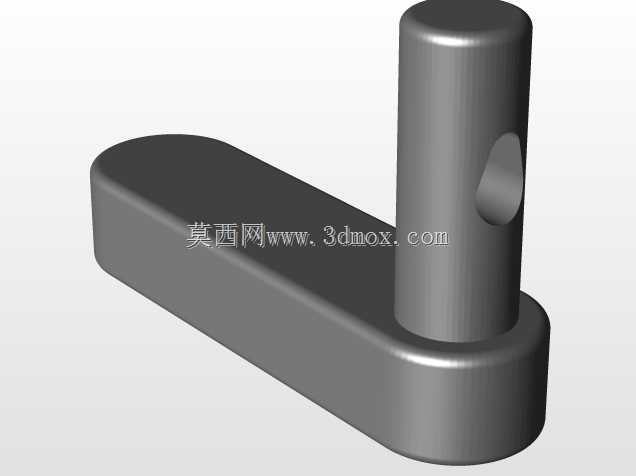

　　锥面配合的结构是这款阀件最核心的设计点，传统的平面密封结构对FDM打印的层纹非常敏感，打印层间的微小台阶就会导致密封面贴合不严，出现低压渗漏的问题，而锥面配合可以通过调节阀芯的轴向进给量，自动适配打印带来的尺寸公差，只要锥面角度设计合理，即便打印出来的轴径有0.1-0.2mm的尺寸偏差，也能通过旋合深度的调整实现可靠密封，不需要额外加装橡胶密封圈，既减少了装配零件数量，也避免了橡胶件在氧气环境下长期老化带来的安全隐患。这里要注意的是，锥面的角度不能选得过小，过小的锥角会导致调节行程过长，操作起来不够灵敏，角度过大又会降低密封面的贴合压强，影响密封效果，设计时经过多轮打印测试，把锥角设定在兼顾密封性能和调节灵敏度的区间，适配常规PLA、PETG等常用FDM打印材料的收缩特性。

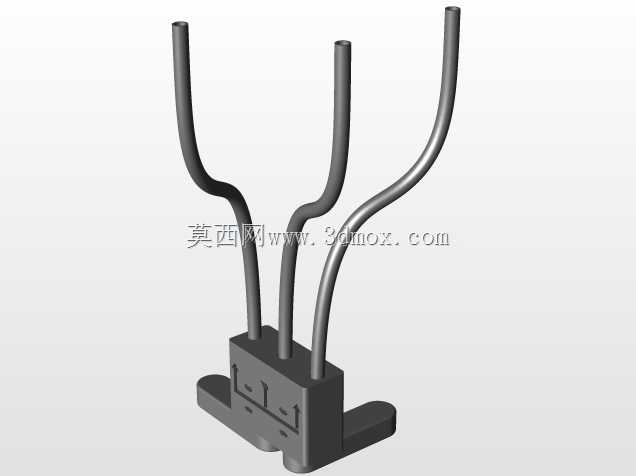

　　安装边界方面，这款阀件的整体结构非常紧凑，没有多余的外凸结构，阀座的安装面做了平整化处理，可以直接通过粘接或者螺丝固定在设备的壳体面板上，适配的管路接口可以根据实际使用需求搭配不同直径的气管接头，因为核心的调节结构集中在阀座内部，外部接口的修改不会影响内部的配合精度，给不同场景的二次适配留足了空间。调节手柄的转动角度和流量输出的线性关系做了专门的优化，从全闭到全开的转动行程控制在90度左右，既不会因为行程太短导致流量调节过于敏感，也不会因为行程太长需要多次转动才能调整到目标流量，在小流量输出区间，手柄的微小转动就能带来平缓的流量变化，刚好匹配吸氧场景下小流量精细调节的需求。

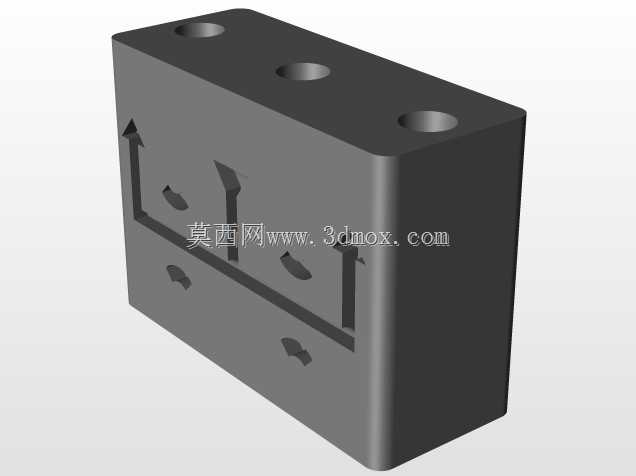

　　考虑到FDM打印的成型特点，整个阀件的结构没有设计大角度的悬空结构，所有悬空部位的角度都大于45度，打印时不需要添加支撑结构，既节省了打印材料，也避免了去除支撑时破坏密封配合面的问题，拆分式的结构设计让两个主体部件都可以直接平放打印，不需要复杂的打印方位调整，即便是入门级的FDM打印机，只要校准好挤出量和平台水平度，就能打印出满足使用要求的零件。阀件内部的流道做了圆滑过渡处理，没有直角拐角，一方面可以减少气体流动时的阻力，降低气流噪音，另一方面也避免了流道内的直角结构在打印时出现支撑残留，影响气路的通畅性。

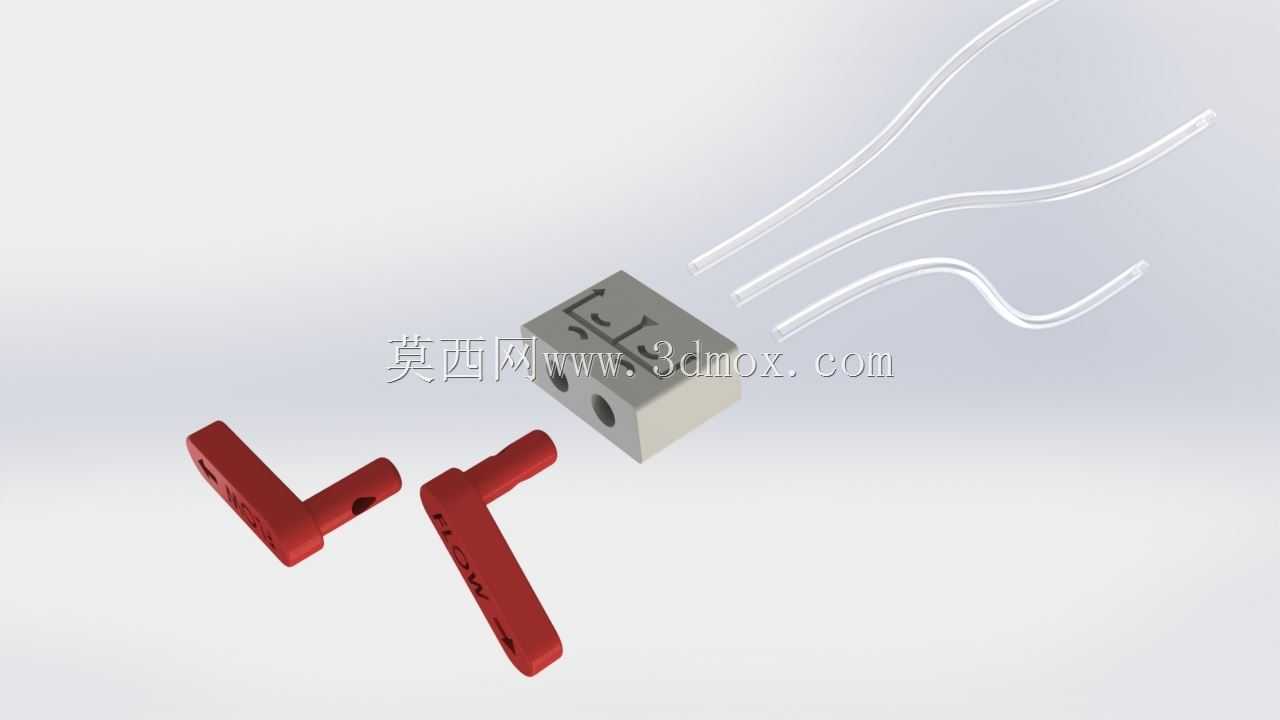

　　在实际装配过程中，两个配合部件不需要额外的紧固件，依靠锥面的配合阻尼就能保持在设定的调节位置，不会因为气流的轻微冲击出现位置偏移导致流量变化，同时也预留了一定的磨损补偿空间，即便长期使用导致配合面出现轻微磨损，只需要稍微调大阀芯的进给量就能恢复密封性能，延长了阀件的整体使用寿命。和需要搭配O型圈、弹簧等多个标准件的传统小流量阀相比，这款阀件只需要两个打印零件就能完成全部功能，非常适合应急场景下的快速制作，也适合小批量定制化的设备配套，不需要储备多种标准配件，大幅降低了配套成本。
